Sistema de ensaio de consumo da máquina de lavar de 4 estações
| UUT Type: | Máquinas de lavar roupa | Main Temp.&Huim.: | normalmente 23°C e 65% UR |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25m/s | Test Station: | 4 estações |

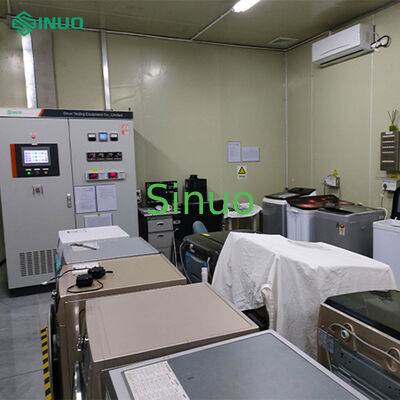

Este laboratório utiliza painéis de câmara isolados e uma unidade de reprocessamento de ar para fornecer um ambiente estável de temperatura e umidade para testes de desempenho da máquina de lavar. Utilizando um sistema de água com temperatura constante e sistemas de medição e controle relacionados, as unidades em teste podem operar continuamente a uma temperatura de 23±2°C e um controle de umidade de 65%±5%. Esta instalação proporciona as condições necessárias para testar o consumo de energia das máquinas de lavar roupa e outros testes de desempenho.
Este projeto, um laboratório de desempenho de máquinas de lavar, inclui principalmente três estações de teste para máquinas de lavar e uma estação de teste para uma máquina de referência. O objetivo é estabelecer um laboratório de última geração capaz de testar máquinas de lavar, melhorando os índices de qualificação dos produtos e a competitividade do mercado.
O laboratório cobre uma área de aproximadamente 51㎡. É composto por uma sala de testes e uma sala de equipamentos, capazes de realizar testes de desempenho de máquinas de lavar. Este laboratório pode realizar testes em três estações simultaneamente. A construção do laboratório inclui principalmente as seguintes partes:
- Sala da câmara de teste
- Unidades de refrigeração e chiller
- Sistema de controle ambiental
- Sistema de abastecimento de água e sistema de tubulação com temperatura e pressão constantes
- Sistema de controle
- Sistema de controle de dureza da água
- Sistema de medição (estações de teste podem medir a temperatura da água de entrada, pressão, dureza da água e parâmetros elétricos)
- Sistema de fornecimento de energia e engenharia de distribuição de energia secundária
- Projeto, instalação e comissionamento
- Requisitos de temperatura ambiente da sala de teste: 10°C-35°C, normalmente 23°C, com uma precisão de controle de ±1°C
- Requisitos de umidade ambiente da sala de teste: 55% UR-75% UR, normalmente 65% UR, com uma precisão de controle de ±2% UR
- Uniformidade de temperatura: Não uniformidade de temperatura horizontal: ≤±1°C (10°C-45°C)
- Gradiente de temperatura vertical: ≤±0,5°C/m (16°C-45°C), ≤1,2°C/m caso contrário
- Velocidade do vento: ≤0,25m/s
- Controle de tensão da fonte de alimentação: ± 1%
- Requisitos de temperatura do abastecimento de água: 10°C-60°C, ajustável dentro de ±1°C; abastecimento direto de água também é possível
- Pressão de abastecimento de água: (0,03 MPa-1,2 MPa), ajustável dentro de ± 0,02 MPa, normalmente 0,24 MPa ± 0,02
- Estabilidade da temperatura da água: ≤±2,0°C
- Faixa de dureza da água: (0,1~3,0 mmol/L)±0,2mmol/L, ajustada manualmente
- Instrumentos elétricos: Corrente, tensão, potência, etc., nível 0,25, faixa de tensão 0-600V, corrente 0-20A, precisão: ±0,5%
- Aquisição de temperatura: ±0,1°C, resolução: 0,01°C
- Precisão do controle de umidade: ± 3% UR
- Consumo de energia: ±0,5%; Unidade: 0,001 kWh
- Corrente: 0-20A, precisão: ≤±0,5%
- Tensão: 0-300V, precisão: ≤±0,5%, 0-330V, precisão: ≤±0,5%
- Potência: 0-4kW, precisão: ≤±0,5%
- Pressão de abastecimento de água, precisão: ≤±0,02MPa
- Consumo de energia
- Consumo de água
- Proporção de lavagem
- Taxa de desgaste de lavagem
- Desempenho de desidratação
- Desempenho de enxágue
- Sala de teste: camada de isolamento de poliuretano com 100 mm de espessura, painéis de aço com revestimento colorido de dupla face e 0,6 mm de espessura
- Painéis de poliuretano retardadores de chama com densidade de espuma não inferior a 38kg/m³ e classificação retardante de chama de B1
- Dimensões da sala de teste: L6000mm x L3000mm x A3200mm; dimensões específicas podem ser ajustadas com base nas condições reais
- Estações de teste: 4 estações, estações de trabalho em aço inoxidável
- Porta da sala de teste: W1200mm x H2200mm, sem soleira, com janela de observação
- Iluminação: São instaladas quatro lâmpadas fluorescentes de tubo duplo, à prova de neblina e à prova d'água (com tampas protetoras).
- Uma tomada de energia CA monofásica de reserva está instalada na parede (na porta)
- A sala de teste possui uma placa indicando a operação de teste
- Teto: Painéis de alumínio perfurados de 600x600mm são usados para garantir uma distribuição uniforme do ar
- O piso da sala de testes é de concreto, impermeável, pavimentado com telhas antiderrapantes e possui ranhuras de drenagem
- Unidade de Tratamento de Ar: Carcaça em aço inoxidável (1 unidade)
- Fornecimento de ar: Sopradores centrífugos (2 unidades)
- Chiller refrigerado a água: 1 unidade
- Dispositivo de aquecimento: Aquecedor elétrico de aço inoxidável, regulador de potência trifásico, fácil de desmontar e manter
- Controle de umidificação: Tubo de umidificação elétrico em aço inoxidável, regulador de potência trifásico, tanque de água totalmente em aço inoxidável com tampa removível e lavável para fácil remoção de calcário (1 unidade)
- Dispositivos de proteção: 1 conjunto para pressão de ar, sobretemperatura, corte de água, alta e baixa pressão e sobrecorrente
| Não. | Nome | Modelo |
|---|---|---|
| 1 | Compressor | Rolar |
| 2 | Condensador | R22, aletas refrigeradas a ar |
| 3 | Filtro secador | Série EK |
| 4 | Visor | Série IHM |
| 5 | Válvula de expansão eletrônica | Série F |
| 6 | Válvula solenóide | Série 200RB |
| 7 | Válvula manual | Série BM |
| 8 | Tubo de ramal | ￠3 |
| 9 | Evaporador de aleta de alumínio | Folha de alumínio hidrofílica |
| 10 | Manômetro de alta pressão | -1~3,0MPa |
| 11 | Manômetro de baixa pressão | -1,0 ~ 1,6 MPa |
| 12 | Protetores de alta e baixa pressão | PS2-L7A |
| 13 | Separador de óleo | Série A-WZ |
| 14 | Separador de gás | Série SA |
| 15 | Outras válvulas | --- |
- Dois conjuntos de fontes de alimentação reguladas de frequência variável trifásica: 15kVA, tensão ajustável 0-400V, resolução de 0,1V, frequência de 50/60Hz
- Fonte de alimentação para máquinas de lavar e máquinas de referência
- Todas as tensões de alimentação são programáveis
Cada estação de trabalho possui um sistema de abastecimento de água de três vias. Dois deles são sistemas de abastecimento de água com temperatura e pressão constantes, incluindo tanques de água fria e tanques de água quente. A temperatura e a pressão da água são ajustáveis e a dureza da água é controlável manualmente. Uma delas é a captação de água; todas as bombas de água são bombas de aço inoxidável do sul.
