IEC 60879 Sistema de Teste de Avaliação de Eficiência Energética para Múltiplos Ventiladores

Sistema de Teste de Avaliação de Eficiência Energética para Múltiplos Ventiladores IEC 60879

Aplicação de Normas:

IEC 60879-2019 "Ventiladores de conforto e reguladores para uso doméstico e similar - Métodos para Medição de Desempenho"

Este sistema de teste de eficiência energética de ventiladores é desenvolvido em conformidade com a IEC 60879:2019, ES 7821:2024 e outras normas aplicáveis. Ele permite a medição precisa de indicadores-chave de desempenho, incluindo velocidade do ar, taxa de fluxo de ar, velocidade de rotação, consumo de energia e eficiência energética, para vários tipos de ventiladores, como ventiladores de mesa, ventiladores de chão e ventiladores de pedestal. O sistema suporta a aquisição e análise de dados para avaliação de produtos de ventiladores, inspeção de qualidade e fins de pesquisa e desenvolvimento.

Visão geral do sistema:

Este sistema de teste apresenta um design de câmara única e é equipado com uma unidade de medição de fluxo de ar dedicada para garantir testes de desempenho precisos e estáveis. A câmara de teste é construída com painéis de isolamento de poliuretano rígido de 100 mm de espessura e chapas de aço coloridas de 0,6 mm em ambos os lados, proporcionando excelente isolamento térmico e estabilidade ambiental.

Um sistema de ar condicionado externo independente é integrado para regular com precisão o ambiente interno de teste. Através de funções de resfriamento, aquecimento e umidificação, a temperatura e a umidade da câmara podem ser controladas com precisão para atender totalmente a vários requisitos de teste.

O laboratório é suportado por uma sala de operação separada, projetada para abrigar computadores de escritório, armários integrados de energia e controle e equipamentos de fonte de alimentação de frequência variável. Esta sala de operação é normalmente construída adjacente à câmara de teste pelo cliente, usando estruturas de painel modular para flexibilidade e conveniência.

Todo o sistema de teste é controlado por computador, permitindo que os operadores conduzam testes fora da câmara sem perturbar o campo de fluxo de ar. Os processos de teste são totalmente automatizados, com aquisição, armazenamento e análise de dados em tempo real. Após a conclusão, relatórios de desempenho do fluxo de ar e classificações de eficiência energética são gerados automaticamente, oferecendo alta repetibilidade, operação eficiente e gerenciamento conveniente de dados.

UUT

* Ventilador de mesa

* Ventilador de chão

* Ventilador de pedestal

* Fonte de alimentação: CA 0~250V ajustável sem degraus, ± 1%

Conteúdo do teste

* Velocidade do vento: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Volume de ar: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Velocidade de rotação: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Potência de entrada: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Valor de eficiência energética: ventilador de pedestal, ventilador de chão, ventilador de mesa

Precisão do teste

* Volume de ar: uma vez instalado, o desvio entre os três resultados do teste e o valor médio está dentro de ± 3%.

Principais peças de controle elétrico:

Nome do dispositivo	Precisão e Grau	Foto de referência
Gabinete de energia e controle	Marca: Sinuo
Sensor de temperatura e umidade	Marca: DIHUI Modelo: DSWP-T5W1 Exibir ponto decimal: 0,01 ℃ Precisão do instrumento: 0,5 ℃ Umidade:±3%RH
Anemômetro	Marca: OMEGA Modelo: HHF142B Faixa: 40 FPM a 7800 FPM Precisão do instrumento: ± 1 % Precisão
Sensor de pressão de ar	DWSP-T5W1
Módulo de aquisição de parâmetros elétricos	Marca: Yokogawa Modelo: WT310 Precisão: 0,1%
Computador industrial	Marca: ADVANTECH Modelo: IPC-610L+SIMB I5-2400 8G 500 GSSD

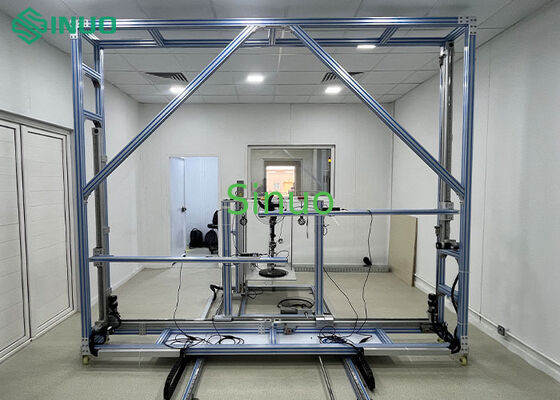

Foto no local para referência







Vantagens



(1) Este dispositivo de teste é desenvolvido de acordo com os requisitos do cliente e é usado principalmente para testar o desempenho de ventiladores de mesa, ventiladores de chão e ventiladores de pedestal.

(2) Este sistema de teste tem as vantagens de alta precisão de teste, dados precisos, velocidade de teste rápida, operação conveniente, economia de energia e baixo investimento, o que os suportes de teste tradicionais não possuem.

(3) Este sistema de teste adota controle e operação automáticos duplos do computador, o que garante a estabilidade a longo prazo e a operação conveniente, e pode efetivamente evitar a interrupção da coleta de dados e o reajuste das condições de trabalho causados ​​por falha, reinicialização ou operação incorreta do computador. Além da operação simultânea no computador, o sistema de teste também pode registrar simultaneamente os dados originais, exibir a curva de controle do processo, imprimir o relatório de dados originais, gerar automaticamente os resultados do cálculo e exibir os resultados na forma de uma curva no computador, ao mesmo tempo, emitir o relatório no formato exigido pelo cliente.

(4) Esta sala de teste usa um esquema eficiente de economia de energia e um sistema rápido e estável. O sistema de estabilização rápida pode atingir condições estáveis ​​em 2,5 horas.

(5) Os acessórios principais são marcas importadas bem conhecidas com boa estabilidade e baixa taxa de falhas. O sensor de temperatura e umidade é DIHUI, e o sensor de velocidade do vento é da marca Testo ou TSI, e o motor de passo e o servo motor são da marca japonesa ou marcas equivalentes.

(6) A sala de teste tem as vantagens de alta eficiência e economia de energia. Parte da sala de teste pode fazer pleno uso da combinação de recuperação de calor e controle hierárquico para reduzir a potência operacional e economizar muita energia.

(7) A aparência geral é bonita. A placa de armazenamento a frio de marca conhecida é adotada, que tem as vantagens de bom desempenho de isolamento térmico e aparência plana.

(8) A sala de teste tem operação de longo prazo sem falhas, e a vida útil pode chegar a mais de 10 anos.

(9) O desvio do resultado da comparação com o laboratório nacional não é superior a 3%. Atenda aos requisitos técnicos da certificação do laboratório nacional ou da aplicação da licença de produção.
