ES7821 Torre/mesa/Ventiladores de conforto e reguladores Laboratório de teste de eficiência energética

ES7821 Torre/ mesa/ ventiladores e reguladores de conforto Laboratório de ensaio de eficiência energética

Aplicação das normas:

ES 7821 "Ventiladores e reguladores de conforto para uso doméstico e similares - Métodos de medição do desempenho"

Este laboratório de ensaio de eficiência energética de torres/mesas/ventiladores e reguladores de conforto foi desenvolvido em conformidade com a norma IEC 60879:2019, ES 7821:2024, e outras normas aplicáveis, permitem a medição precisa dos principais indicadores de desempenho, incluindo a velocidade do ar, a taxa de fluxo de ar, a velocidade de rotação, o consumo de energia e a eficiência energética,para vários tipos de ventiladores, tais como ventiladores de mesaO sistema suporta a aquisição e análise de dados para avaliação de produtos de ventiladores, inspeção de qualidade e fins de pesquisa e desenvolvimento.

Visão geral do sistema:

Esta solução de ensaio adota umaConfiguração de câmara única compactae incorpora umaMódulo de medição de fluxo de ar dedicado, assegurando uma elevada precisão e estabilidade a longo prazo na avaliação do desempenho.Painéis de isolamento de poliuretano rígido de 100 mm de espessura, em combinação comChapas de aço revestidas por cores de 0,6 mm, de duas faces, proporcionando uma excelente retenção térmica e um ambiente de ensaio estável.

Para garantir um controlo ambiental preciso, o sistema é combinado com umunidade de ar condicionado externo independente. Ao integrar funções de arrefecimento, aquecimento e umidificação, a câmara de ensaio pode manter a temperatura de temperatura normal.condições de temperatura e umidade altamente precisas, satisfazendo plenamente uma ampla gama de cenários de ensaio.

ASala de controlo e operação separadaEstá instalada fora da câmara de ensaio para acomodar postos de trabalho de escritório, gabinetes integrados de alimentação e controlo, bem como equipamento de alimentação de frequência variável.Esta sala auxiliar é geralmente construída pelo cliente ao lado da câmara utilizandoEstruturas de painéis modulares, oferecendo flexibilidade, fácil instalação e utilização eficiente do espaço.

Todo o processo de ensaio é gerido através de umSistema de controlo baseado em computador, permitindo que os operadores realizem ensaios remotamente sem interferir no campo de fluxo de ar interno.recolha, armazenamento e análise de dados em tempo realUma vez concluídos os testes,Resultados do desempenho do fluxo de ar e avaliações da eficiência energéticasão gerados automaticamente, garantindo uma elevada repetibilidade, uma maior eficiência e uma gestão simplificada dos dados.

.

UUT

* Ventilador de mesa

* Ventilador de chão

* Ventilador de pedestal

* Fornecimento de energia: AC 0~250V ajustável sem passos, ± 1%

Conteúdo do ensaio

* Velocidade do vento: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Volume de ar: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Velocidade de rotação: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Potência de entrada: ventilador de pedestal, ventilador de chão, ventilador de mesa

* Valor da eficiência energética: ventilador de pedestal, ventilador de piso, ventilador de mesa

Precisão do ensaio

* Volume de ar: uma vez instalado, o desvio entre os três resultados dos ensaios e o valor médio é de ± 3%.

Partes principais de comando elétrico:

Nome do dispositivo	Precisão e grau	Foto de referência
Armário de alimentação e controlo	Marca: Sinuo
Sensor de temperatura e umidade	Marca: DIHUI Modelo:DSWP-T5W1 Ponto decimal: 0,01 °C Precisão do instrumento: 0,5 °C Humidade: ± 3%RH
Anemômetro	Marca: Omega Modelo:HHF142B Intervalo: de 40 a 7800 FPM Precisão do instrumento: ± 1 % de precisão
Sensor de pressão do ar	DSP-T5W1
Modulo de aquisição de parâmetros elétricos	Marca: Yokogawa Modelo: WT310 Precisão: 0,1%
Computador industrial	Marca: ADVANTECH Modelo: IPC-610L+SIMB I5-2400 8G 500 GSSD

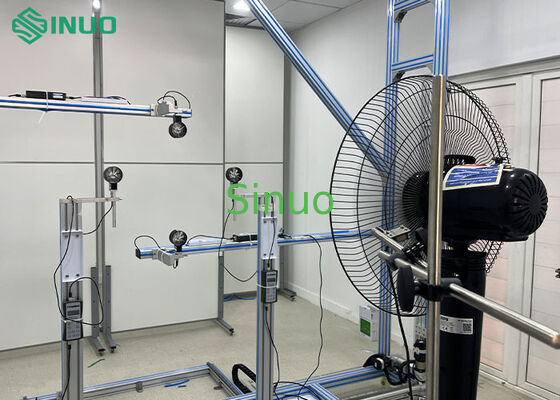

Foto no local para referência







Principais vantagens do produto



• Este sistema de ensaio, concebido e personalizado de acordo com as necessidades específicas do cliente, destina-se principalmente a:Avaliação do desempenho dos ventiladores de mesa, ventiladores de piso e ventiladores de pedestal, abrangendo uma ampla gama de cenários de aplicação.

• Em comparação com as plataformas de ensaio convencionais, o sistema proporcionaMaior precisão de medição, saída de dados fiável e consistente, ciclos de ensaio mais curtos e operação simplificada, ao mesmo tempo que oferecemenor consumo de energia e menor investimento inicial.

• O sistema apresenta umArquitetura de controlo automático de duas camadascom operação por computador e proteção de dados independente, assegurando estabilidade operacional a longo prazo e controlo fácil de utilizar,evitando efetivamente a perda de dados ou a interrupção do teste causada por falhas de computadorDurante os ensaios, o sistema suporta a utilização de um sistema de controlo de desempenho, de um sistema de controlo de desempenho e de um sistema de controlo de desempenho.Registo simultâneo de dados brutos, exibição de curvas de processo em tempo real, cálculo automático, impressão de relatóriosOs relatórios finais de ensaio são gerados automaticamente emFormatos especificados pelo cliente.

• UmProjeto de sala de ensaio com eficiência energética otimizadaO mecanismo de estabilização rápida permite que o sistema alcance condições de funcionamento estáveis.Dentro de aproximadamente 2,5 horas.

• Todos os componentes-chave são provenientesMarcas reconhecidas internacionalmente, assegurando uma excelente fiabilidade e uma baixa taxa de falha.Sensores DIHUI, a velocidade do fluxo de ar é monitorizada utilizandoInstrumentos de teste ou de ETI, e o controlo de movimento é manuseado porMotores passo-a-passo e servomotores de marca japonesa ou alternativas de alto desempenho equivalentes.

• A sala de teste enfatizaOperação de alta eficiência e poupança de energia, utilizandotécnicas de recuperação de calor e estratégias de controlo a vários níveisem secções selecionadas para reduzir significativamente o consumo de energia durante a operação a longo prazo.

• A estrutura global apresenta umaaparência limpa e moderna, construído compainéis isolados de marcas conhecidasUtilizado em aplicações de armazenamento a frio, oferece um desempenho térmico superior e um acabamento exterior liso e plano.

• Projetado para durabilidade, a sala de teste suportaoperação contínua a longo prazo com elevada fiabilidade, alcançando umcom uma duração de utilização superior a 10 anosem condições normais de utilização.

• Os resultados dos ensaios demonstram uma excelente coerência com os laboratórios nacionais de referência,Desvios de comparação controlados no limite de 3%, que satisfaz plenamente os critérios técnicos parapedidos de acreditação de laboratórios nacionais e de licenças de produção.



Display do anemômetro
