IEC 62552 Sistema de ensaio de eficiência energética dos frigoríficos de duas estações

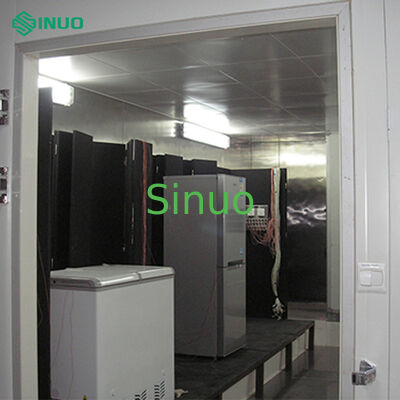

ISO 15502 Câmara de ensaio de desempenho energético do frigorífico e congelador proporciona um ambiente estável e fiável para os ensaios e desenvolvimento de tipos de frigorífico.O sistema pode acomodar simultaneamente 2 frigoríficos para testes abrangentes em várias condições de funcionamento padrão e cenários de utilização simulados.

Normas de conformidade:IEC 62552:2015

Capacidades de ensaio:

• Ensaios da taxa de refrigeração
• Análise da temperatura de armazenamento
• Medição do coeficiente de funcionamento
• Monitorização do consumo de energia
• Avaliação da capacidade de congelamento
• Ensaios de recuperação de carga
• Avaliação da capacidade de produção de gelo
• Ensaios de condensação

Estrutura do laboratório:

• Painéis de isolamento de espuma de poliuretano de espessura de 100 mm, de grau B1
• Sistema de ar de suprimento e de retorno de dois lados
• 0.6 mm de espessura de chapas de aço interiores/exteriores
• Tecto de painéis perfurados de alumínio
• Dimensões externas: 4000 mm W * 4000 mm D * 3200 mm H
• Porta de folha única com armação e janela de observação eletricamente aquecidas
• 2 bancos de ensaio de madeira (2300 mm W * 1200 mm D * 2300 mm H)

Parâmetros de desempenho:

• Intervalo de temperatura: 0°C a +50°C ±0,3°C
• Intervalo de umidade: 35% RH a 93% RH ± 3,0% RH (controlado entre 10°C e 45°C)
• Velocidade do vento: inferior a 0,25 m/s
• Taxa de aquecimento/refrigeração: transição de -10°C para 50°C em menos de 90 minutos
• Gradiente de temperatura vertical: inferior a 0,88°C/m

Controle de temperatura e umidade:

• Regulador de temperatura: SR93
• Faixa de controlo: 0°C a 50°C
• Precisão de controlo: ±0,3°C
• Intervalo de controlo da humidade: 35% a 95% RH
• Precisão de controlo da umidade: ± 3% RH

Medição da temperatura:

• Termopares: 2 * 0,254 mm (Ø), Omega, 20 pontos por estação
• Precisão de medição: ±0,3°C (-5°C a 80°C)
• Terminais isotérmicos: tomadas dedicadas American Omega SMP-MF
• Aquisição de parâmetros de temperatura: Yokogawa GM10, 40 canais

Sistema informático:

• Processador Intel i7
• 8 GB de RAM
• Disco rígido de 1 TB
• Monitor LCD de 27 polegadas
• Software de teste baseado no Windows com interface em inglês

Unidade de ar condicionado:

• Unidade de condensação por compressão refrigerada a água com controlo sem passos
• Compressores Copeland/Danfoss de 3 HP+3 HP
• Cambio de calor e bobina de cobre
• Aquecedor elétrico de aço inoxidável com comando de relé de estado sólido
• Umidificador de águas por ultra-som com abastecimento automático de água
• Sistema de ventilador centrífugo
• Armário de ar condicionado de aço inoxidável (1.0 mm)

Sistema de controlo:

• Controlador de temperatura e umidade: SR93
• Controlador lógico programável: Mitsubishi PLC
• Ecrã táctil: Mitsubishi 10 polegadas
• Relais de estado sólido: Ximaden ou marcas de renome equivalentes
• Interruptores e contactores: marca Schneider
• Funções abrangentes de alarme e proteção

Construção e materiais:

• Armário de tratamento de ar de aço inoxidável (de espessura ≥ 1,0 mm)
• Caixas terminais isotérmicas fabricadas em aço inoxidável de espessura de 1,2 mm
• Armário de controlo com placas de aço de espessura de 1,2 mm
• Todos os instrumentos e componentes são novos, de alta qualidade, com garantias válidas
• Gestão profissional de cabos com rotulagem específica

Características de segurança:

• Sistema de alarme de gás combustível (0-1000 ppm ou 0-100% da gama LEL)
• Dispositivos de protecção contra temperaturas, pressões, níveis de água, tensões e correntes anormais
• Projeto de segurança elétrica em conformidade com as normas nacionais
• Aterramento fiável com fio de núcleo de cobre de 2,5 mm2
• Capacidade de operação contínua de 72 horas sem descongelamento

O software de ensaio de laboratório fornece uma funcionalidade abrangente para a avaliação do desempenho do frigorífico:

• Software de ensaio padrão mais recente conforme com a norma IEC 62552
• Taxa de recolha de dados ajustável (3 a 30 segundos)
• Funções de ensaio abrangentes, incluindo:
  • Análise do consumo de energia
  • Monitorização da temperatura de armazenamento
  • Avaliação da capacidade de congelamento
  • Medição da taxa de arrefecimento
  • Ensaios de recuperação de temperatura
  • Avaliação da capacidade de produção de gelo
  • Análise das flutuações de tensão
• Excelente estabilidade e fiabilidade
