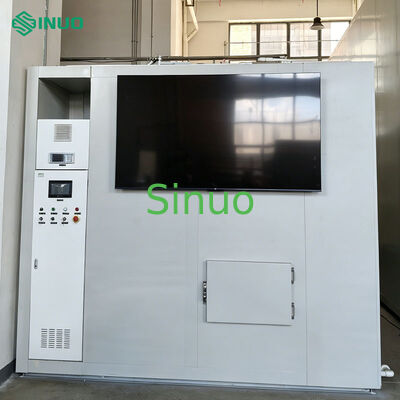

Sistema de teste de diferença de energia de entalpia de ar ISO 15042 7.5HP
Propriedades Básicas
Local de Origem:
China
Marca:
Sinuo
Certificação:
Calibration Certificate (Cost Additional)
Número do modelo:
SN331-25RT
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
Tailored
Condições de pagamento:
T/T
Capacidade de fornecimento:
1 ajustado pelo mês
Especificações
| Applied Standards: | ISO 15042, ISO 5151, etc. | UUT Type: | Condicionadores de ar 7.5HP |
| Test Report: | O formato pode ser personalizado | Cooling Capacity: | 0,75 HP ~ 7,5 HP |
| Heating Capacity: | 0,75 HP ~ 7,5 HP | Air Flow: | 300 a 4000 m3/h |
| Static Pressure Precision: | ≤±（±0,5%RD）+（±0,5%FS） | Nozzle Pressure Precision: | ≤±（±0,25%RD）+（±0,25%FS） |
Descrição do produto
ISO 15042 Sistema de ensaio da diferença de energia entre a entalpia do ar e a do ar de 7,5 HP
Visão geral do sistema
Este laboratório de ensaio do método de entalpia do ar de 7,5 HP consiste em salas laterais interiores e exteriores projetadas para testar o desempenho do ar condicionado medindo temperatura, pressão e parâmetros elétricos.O sistema é adequado para testar o tipo de janela, tipos divididos e aparelhos de ar condicionado autônomos, que suportam tanto os ensaios normalizados de condições de funcionamento como os requisitos de ensaios alargados para a inspecção e desenvolvimento de amostras de produtos.
O funcionamento do sistema é controlado através de um controlador programável e de uma interface HMI, com coleta de dados de alta precisão e transferência de dados em tempo real para computadores de nível superior para processamento, exibição, armazenamento,e geração de relatórios.
Normas de conformidade
Projetados e testados em conformidade com:
- ISO 5151:2010
- ISO 15042:2017
Princípio de funcionamento
A sala de ensaio ajusta a temperatura do ar na lâmpada seca e na lâmpada molhada através de um controlo equilibrado da temperatura e da umidade.enquanto os medidores de controle de temperatura regulam a saída do aquecedor e do umidificador para alcançar as condições de ar desejadas.
Procedimentos operacionais
Lista de verificação pré-inicialização
- Reveja registos de execução anteriores
- Verificar o estado do abastecimento de energia e água
- Garantir que a unidade em ensaio (UUT) está correctamente instalada
Operação padrão
- Feche o interruptor de energia e pressione o botão "Start"
- Ativar ventiladores, sistemas de aquecimento, humidificação e pressão estática através de HMI
- Ativar os sistemas de refrigeração e de bocal conforme necessário
- Definição dos valores SV do controlador de temperatura de acordo com as condições de funcionamento
- Alimentação da UUT através de fonte de alimentação variável de frequência
- Medir os parâmetros de UUT quando as condições de funcionamento estabilizarem
- Desligamento segue sequência inversa do procedimento de inicialização
Especificações da unidade em ensaio
Tipos de UUT suportados
- Tipo de parede
- Tipo de tecto
- Tipo de quatro vias
- Tipo de suporte de piso
Intervalos de medição
- Intervalo de capacidade de ensaio:
- Capacidade de refrigeração: 0,75 CV - 7,5 CV
- Capacidade de aquecimento: 0,75 CV - 7,5 CV
- Fluxo de ar: 300-4000 m3/h (câmara receptora de 7,5 CV)
- Dimensões da unidade:
- Tipo de painel: W≤1000mm, D≤800mm, H≤1800mm
- Tipo de divisão: W≤1000mm, D≤500mm, H≤2000mm
- Parâmetros elétricos:
- Potência de fase única: 0-5 kW
- Voltagem de fase única: 0-300V
- Corrente de fase única: 0-20A
- Frequência: 50/60 Hz
- Fator de potência: 0-1
Fornecimento de energia
- Tipo: Três fases, quatro fios, 45 kVA (1 conjunto)
- Estação de abastecimento: 7,5 CV Tipo de motor único (alimentação de três fases)
Requisitos ambientais
- Sem fluxo de ar forte, luz solar direta ou gases corrosivos
- Sem vibrações intensas ou fontes de interferência
- Temperatura ambiente: 0°C-35°C, umidade relativa: < 90%
- Ambiente da sala de controlo de ensaio:
- Temperatura: 23°C±5°C
- Humidade: < 85% RH (incluindo os períodos de não funcionamento)
- Livre de insetos, roedores e gases corrosivos
Requisitos de utilidade
- Fornecimento de energia: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% de taxa operacional)
- Fornecimento de água: água limpa e sem escamas a 20 L/h; ligação DN15
- Drenagem: ligação DN50
Teste as capacidades
- Capacidade nominal de arrefecimento (T1, T2, T3)
- Capacidade de aquecimento nominal (alta, baixa, extremamente baixa)
- Medição do fluxo de ar
- Capacidade de desumidificação
- Análise da potência de entrada
- Cálculo da EER/COP
- Medição da frequência, corrente e tensão
Precisão de medição
| Precisão de medição | Exatidão da repetibilidade |
|---|---|
| Em comparação com a máquina normal | Desvio médio de 3 ensaios após a instalação |
| Capacidade de arrefecimento: ± 2% | Capacidade de arrefecimento: ± 1% |
| Capacidade de aquecimento: ± 2% | Capacidade de aquecimento: ± 1% |
Principais condições de ensaio
| - Não, não. | Ponto de ensaio | Lado interno (°C) | Lado externo (°C) | ||
|---|---|---|---|---|---|
| Bulbo seco | Bulbo molhado | Bulbo seco | Bulbo molhado | ||
| 1 | Refrigerador de classificação T1 | 27 | 19 | 35 | 24 |
| Refrigerador de classificação T2 | 21 | 15 | 27 | 19 | |
| Refrigerador de classificação T3 | 29 | 19 | 46 | 24 | |
| 2 | T1 de resfriamento máximo | 32 | 23 | 48 | 32 |
| T2 máximo de arrefecimento | 27 | 19 | 35 | 24 | |
| T3 máximo de arrefecimento | 32 | 23 | 52 | 31 | |
| 3 | Congelamento T1 | 21 | 15 | 21 | 15 |
| T2 congelado | 21 | 15 | 10 | 8 | |
| T3 congelado | 21 | 15 | 21 | 15 | |
| 4 | Refrigeração mínima | 21 | 15 | 18 | 12 |
| 5 | Conjunto Suor | 27 | 24 | 27 | 24 |
| 6 | Capacidade de aquecimento elevada | 20 | 15 | 7 | 6 |
| Aquecimento nominal baixo | 20 | 15 | 2 | 1 | |
| Aquecimento nominal extra baixo | 10 | 8 | - 5 | -6 | |
| 7 | Aquecimento máximo | 27 | 19 | 24 | 18 |
| 8 | Aquecimento mínimo | 20 | 15 | - 7 | - 8 |
| 9 | Descongelamento automático | 20 | 12 | 2 | 1 |
Condições de ensaio adicionais
| Lado interno | Lado externo | |
|---|---|---|
| Temperatura (°C) | 10 a 40 | - 15 a 60 |
| Humidade relativa (RH) | 35% a 93% | 25% a 93% |
| Precisão de controlo (°C) | ±0,2 (WB) | ±0,2 (WB) |
| Precisão de ensaio (°C) | ±0,1 (WB) | ±0,1 (WB) |
Nota: As combinações de temperaturas não devem afastar-se significativamente das normas; as condições normais de refrigeração/aquecimento mantêm uma precisão de controlo de ±0,2°C; outras condições mantêm ±0,3°C.Ensaios de capacidade disponíveis através do método da entalpia unilateralNão é garantido o desempenho durante o descongelamento ou a paragem da unidade.
Operação contínua
Capacidade de operação contínua do quarto lateral exterior:
- ≥ 10 horas a DB=2,0°C, WB=1,0°C
- ≥ 8 horas a DB=-7,0°C, WB=-8,0°C
Incertezas de medição
- Precisão de temperatura do RTD: ≤ ± 0,1°C
- Diferença de pressão estática: ≤ ± ± 0,5%RD) + ± 0,5%FS)
- Diferença de pressão do bico: ≤ ± ± 0,25%RD) + ± 0,25%FS)
- Diferença entre entrada e saída: ≤ ± ± 0,25%RD) + ± 0,25%FS)
- Entrada elétrica: ≤ ± ± 0,25%RD) + ± ± 0,25%FS)
- Temperatura do termocouple: ≤ ± 0,5°C
- Pressão do refrigerante: ≤ ± ± 0,25%RD) + ± 0,25%FS)
- Transmissor de umidade relativa: ≤ ± 3,0%RH
Estrutura do sistema
Instalação de equipamento
