Visão geral do sistema

Este projeto de laboratório de ensaio de sistemas de água com diferença de entalpia 25RT consiste em duas salas (uma interior e outra exterior), dois conjuntos de dispositivos de diferença de entalpia no lado do ar,e um sistema de água de temperatura constanteOs dois túneis de vento interiores podem funcionar simultaneamente para satisfazer os requisitos de ensaio dos sistemas multi-split VRF.Um medidor de fluxo de massa de refrigerante também é fornecido para atender aos experimentos de calibração AHRI.

O lado interno deste laboratório de ensaio está equipado com um sistema para testar as condições de funcionamento e o fluxo de ar com diferença de entalpia.Pode medir e controlar a temperatura e a umidade do ambiente de laboratórioPode realizar ensaios de capacidade de arrefecimento e aquecimento, bem como vários ensaios de condições de funcionamento, em refrigeradores refrigerados a ar (bombas de calor), condicionadores de ar residenciais e comerciais comuns,e protótipos VRFA pressão do sistema, a distribuição da temperatura de funcionamento de vários componentes, o desempenho elétrico e a amostragem e análise dos dados dos parâmetros elétricos também estão incluídos.

(1) Equipado com funções de ensaio de segurança para refrigerantes inflamáveis R32 e R454B, alarme automático para fugas de R32 e R454B, função automática de ventilação forçada,e todos os componentes elétricos do laboratório de ensaio são à prova de explosão.

(2) A área exterior do laboratório está concebida para baixas temperaturas, com uma temperatura mínima de -35°C e uma temperatura máxima de 65°C.O laboratório está equipado com um sistema de água de temperatura constante para água convencional., que pode satisfazer os requisitos de ensaio de desempenho das unidades de arrefecimento a ar (bomba de calor).

Padrões aplicados

Projeto e ensaio em conformidade com as seguintes normas:

‡ ISO5151

¢ ARI 210/240-2005

¢ AHIR 340/360-2007

¢ SASO 2682:2013

¢ AHRI 440-2008

¢ ASHRAE37

S5010-5:2014

S5010-1:2019

‡ ISO 13253

¢ ISO 15042

......

Elementos de ensaio

Este laboratório é utilizado para ensaios de tipo de aparelhos de ar condicionado para uso doméstico e deve ser capaz de proporcionar as seguintes condições de ambiente de ensaio estáveis:

(1) Refrigeração nominal (condições T1, T2, T3);

(2) Aquecimento por bomba de calor (alta temperatura, baixa temperatura, ultrabaixa temperatura);

(3) Aquecimento nominal;

(4) Refrigeração máxima de funcionamento (condições T1, T2, T3);

(5) Refrigeração operacional mínima;

(6) Aquecimento máximo de funcionamento da bomba de calor;

(7) Aquecimento mínimo de funcionamento da bomba de calor;

(8) Condensação e remoção de condensado;

(9) Congelamento (condições T1, T2, T3);

(10) Degelo automático;

(11) Volume de ar e pressão estática;

(12) Degelo em condições especiais;

Qualquer condição de funcionamento pode ser definida no intervalo DB interior: 0 ̊50°C, RH: 30 ̊95%; DB exterior: -35 ̊60°C, RH: 30 ̊95%.(A combinação específica de temperatura e umidade não deve diferir significativamente da combinação de condições de funcionamento das normas pertinentesNota: Durante o ensaio, a velocidade do vento em torno da amostra não deve exceder 2 m/s.

Parâmetro de ensaio

️ Medição dos parâmetros elétricos do condicionador de ar ensaiado

Quantidade: 1 unidade.

Medidor de potência trifásico: classe importada 0,25.

Precisão de medição: (± 0,25%RD) + (± 0,25%FS).

Aquisição de dados: comunicação com o computador através da porta RS-232C.

Medidor de potência trifásico: Yokogawa WT333 (Japão), 1 unidade;

Medida da pressão alta e baixa do refrigerante no ar condicionado testado

3 pontos de pressão externos por conjunto, 3 pontos de pressão interiores por conjunto, no total 6 pontos.

Mc Transmissor de pressão: classe 0,5, 0·6 MPa, no total 6 unidades.

Aquisição de dados: instrumento de aquisição de dados Yokogawa (Japão).

Medida da temperatura do termocouple do condicionador de ar testado

Requisitos: 40 pontos no total, 20 pontos em ambientes fechados e 20 pontos ao ar livre.

Intervalo de temperatura: -270-400°C.

Sensor de temperatura: φ0,5 mm2, termocouple tipo T.

Aquisição de dados: instrumento de aquisição de dados Yokogawa (Japão).

Principais componentes do laboratório

Laboratório de ensaio

¢ Unidade de tratamento de ar (resfriado a água)

- Dispositivo de medição, controlo e amostragem

- Dispositivos de medição do volume do ar interior e da diferença de entalpia (dois conjuntos)

Sistema de abastecimento de água a temperatura e pressão constantes

¢ Potência e protecção

Sistema de controlo

Dispositivo de processamento de dados

¢ Instalações de segurança à prova de explosão de laboratório (equipadas com funções de ensaio de refrigerante R290 e R32)

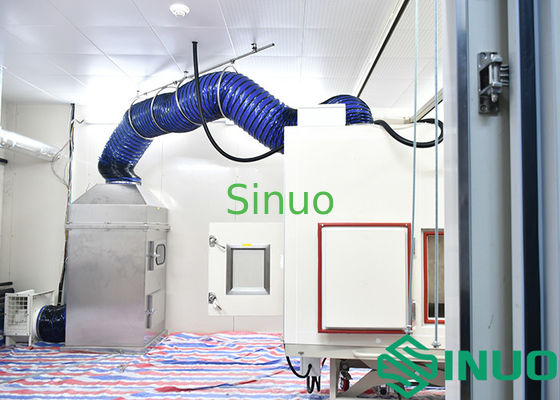

Display de laboratório:
