Sistema de Teste de Eficiência Energética para Máquinas de Lavar Roupa-Máquinas de Lavar Louça-Aquecedores de Água IEC 60456

IEC 60456 Sistema de ensaio de eficiência energética de máquina de lavar roupa-lavadeira-aquecedor de água

Introdução em laboratório:

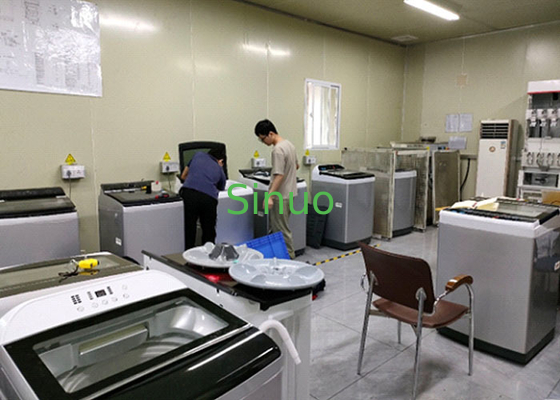

Este laboratório consiste num laboratório de desempenho, num laboratório funcional e numa sala de equipamento.O laboratório de desempenho fornece um ambiente de temperatura e umidade estáveis para o ensaio de desempenho das máquinas de lavar, máquinas de lavar louça e aquecedores de água através de um armazém isolado e de uma unidade de reprocessamento de ar ligada.O sistema de água de temperatura constante e os sistemas de medição e controlo associados são utilizados para operar as máquinas de lavar, máquinas de lavar louça e aquecedores de água sob o ambiente de temperatura e umidade especificados.são testadas máquinas de lavar louça e aquecedores de água de acordo com as normas pertinentes;E os requisitos de ensaio para a inspecção e certificação de máquinas de lavar roupa, máquinas de lavar louça e aquecedores de água estão cumpridos.

Padrões:

IEC 60456; EN 60456 Máquinas de lavar roupa para uso doméstico - Métodos de medição do desempenho

GB/T 20290 2016 Eficiência energética da máquina de lavar louça valor limite e grau de eficiência da água;

EN 50242 Método de medição do desempenho da máquina de lavar louça elétrica para uso doméstico;

Método de ensaio padrão IEC 60436/2015 para o desempenho das máquinas de lavar louça elétricas para uso doméstico;

QB/T1520-2013 Máquinas elétricas de lavar louça para uso doméstico e similares;

BS EN50440:2015+A1:2020 Eficiência dos aquecedores de água de armazenamento elétrico domésticos e métodos de ensaio

Consiste no laboratório:

• Laboratório de ensaio de desempenho
• Sala de operações
• Sala de armazenamento
• Sala de equipamento
• Sala de controlo

Laboratório de desempenho:

• 4 estações de ensaio;
• Um conjunto de circuitos de água fria e de água quente, com circuitos de apoio, válvulas e torneiras;
• Uma máquina de lavar louça de referência; uma máquina de lavar;
• Cada estação está equipada com sensores de temperatura, umidade, temperatura da água, pressão e caudal;
• Uma Yokogawa WT310 por estação;
• Cada estação é equipada com 10 termopares;
• Cada estação é equipada com uma tomada de alimentação AC e uma tomada de alimentação de frequência variável;
• Escavação de canais de drenagem e grades;
• Um conjunto de unidades de ar condicionado de temperatura e umidade constantes;
• Um conjunto de tecto e conduto de ar;
• Um conjunto de sistemas de iluminação interior

Sala de operações:

• Uma balança electrónica de precisão e uma balança electrónica ordinária.
• Um titulador.
• Uma máquina de passar.
• Uma máquina de secar roupa.
• Medidor de brancura.
• Um forno; (o seguinte é apenas para máquina de lavar louça)
• Um forno de microondas;
• Um moinho de carne;
• Uma mesa de operações;
• Um conjunto de frascos de reagente químico (devido às restrições de transporte internacional, os produtos químicos não podem ser transportados e devem ser comprados localmente pelo utilizador).

Armazém:

• Uma geladeira.
• Dois cacifos.

Sala de equipamento:

• Uma máquina de água pura de 1 m3/h;
• Um reservatório de água de alta temperatura e um sistema de abastecimento de água de temperatura e pressão constantes;
• Um reservatório de água de baixa temperatura e um sistema de abastecimento de água de temperatura e pressão constantes;
• Um conjunto de sistemas automáticos de regulação da dureza da água;
• Sistema de alimentação correspondente;
• Uma fonte de alimentação de frequência variável com saída monofásica de 15 kW;
• Dois conjuntos de caixas de ferramentas relacionadas e três carrinhos de ferramentas (carrinho normal, carrinho hidráulico manual, carrinho móvel).

Sala de controlo:

• Um gabinete de controlo.
• Um conjunto de computadores e sistema de controlo.
• Um conjunto de computadores e cadeiras.

Tipo de amostra:

O tamanho externo da UUT não é superior a (largura*profundidade*altura) 1000mmΧ1000mmΧ1500mm

Conteúdo do ensaio (lavadeira):

• Consumo de electricidade
• Consumo de água
• Desempenho de lavagem
• Performance de secagem

Teor do ensaio (máquina de lavar):

• Consumo de energia
• Consumo de água
• Proporção de limpeza
• Taxa de desgaste da lavagem
• Desidratação
• Performance do enxaguante

Teor do ensaio (aquecedor de água):

• Capacidade nominal (método de pesagem)
• Consumo de energia inerente durante 24 horas
• Coeficiente de consumo de energia inerente em 24 horas
• Taxa de saída de água quente

Parâmetros técnicos do laboratório:

• Corpo da sala de ensaio: painel de poliuretano retardador de chamas de dois lados, de 75 mm de espessura e 0,6 mm de espessura, de cor branca e marfim;
• Dimensões do corpo da sala de ensaio: 4200*4500*3000 mm;
• Porta da sala de ensaio: W ((800+800) × H2200mm;
• As luzes de teto LED estão instaladas na sala;
• Instalar na estação de ensaio uma fonte de alimentação estabilizada por tensão de frequência variável monofásica e uma tomada da rede;
• O laboratório de desempenho está equipado com um condicionador de ar de precisão de temperatura e umidade constantes, controlo de temperatura: 23±2 graus, 20±2 graus; controlo de umidade:Manter a umidade interior a 30~70 RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• O chão do laboratório é feito de concreto, impermeável, pavimentado com azulejos antiderrapagens, e um canal de drenagem é aberto no chão, cuja superfície é coberta com grades de aço inoxidável.A distância entre as grades é de 20 mmÉ fabricado em tubos quadrados SUS304 (25mm*25mm*1.5mm) (construídos pelo utilizador);

Sistema de abastecimento de água a temperatura e pressão constantes:

• De acordo com os requisitos das normas pertinentes: diferentes especificações e diferentes categorias de amostras têm diferentes requisitos de temperatura da água durante o ensaio.A fim de satisfazer os requisitos e facilitar a utilização, o sistema de abastecimento de água fornece dois abastecimentos de água: uma água de baixa temperatura e outra de alta temperatura.A água de baixa temperatura e a água de alta temperatura são aquecidas por bomba de calor e circulação interna assistida por energiaCada um é equipado com um tanque de água de isolamento de aço inoxidável de 1m3.
• Intervalo de temperatura da água: água de baixa temperatura: 10-35°C±1°C;
• Intervalo de pressão da água: 0,24 ± 0,05 MPa;
• Intervalo de dureza da água: 0 ̊5 mmol/l ± 0,2 mmol/l, ajustável automaticamente;
• Máquina de água pura: 1 m3/h;
• O abastecimento de água de quatro vias da estação de ensaio de desempenho é equipado com um medidor de caudal eletromagnético, temperatura de abastecimento de água e medição da pressão de abastecimento de água.

Sistema de controlo e de medição de parâmetros

O sistema de controlo e medição de parâmetros consiste principalmente em "instrumentos de exibição de parâmetros e gabinete de controlo de operação" e "sistema de processamento de dados por computador".

Armário de controlo

• Controlar várias operações de ensaio e medir diretamente vários parâmetros, tais como a temperatura e a umidade do ambiente de laboratório, o consumo de água, o consumo de electricidade,pressão da água, e temperatura da água de cada máquina de lavar roupa testada através do sensor e enviá-los para o medidor para exibição.Adotar produtos de marca de alta precisão para garantir a fiabilidade dos dados e a precisão dos ensaiosOs parâmetros são os seguintes:
• Medição da temperatura e da umidade ambientais: temperatura -10 ± 60 °C ± 1 °C, umidade 10 ± 90% ± 3%.
• Medição do consumo de electricidade da máquina de lavar roupa:
• Número de modelo: medidor multifunção Yokogawa WT310 (um deles com função harmônica).
• Especificação: Tensão, corrente, energia elétrica.
• Precisão de medição: 0,25% FS+±0,25 leitura.
• Medição da pressão da água: 0 ∼ 0,5 MPa ± 0,5% FS.
• Medição da temperatura da água: Pt100, transmissor, resolução 0,1°C.
• Medição do caudal de água: série Yokogawa AXG, 3 L/min 100 L/min ± 0,5% FS.

Sistema de processamento de dados (lavadeira de pratos):

• O software é baseado no sistema operacional Windows. É compilado usando C #. Ele tem uma interface gráfica rica. Além de tabelas, também pode ser exibido e impresso em um gráfico de tendências.
• O relatório de exibição dos ensaios de laboratório inclui todos os dados (temperatura do termocouple, temperatura ambiente e umidade, potência, tensão, corrente, frequência, etc.).,com função de consulta de dados históricos, podem ser consultados e impressos a qualquer momento (incluindo durante o ensaio).
• Todos os cartões de aquisição de dados chave, cartões de comunicação, etc. são produtos de marca.
• A interface da janela do software é exibida em inglês. Tem uma interface humano-computador amigável. Pode gravar e armazenar dados em tempo real. Realiza completamente a operação sem papel.A operação pode não ser fácil de entender, mas a operação é estável e fiável.
• Os dados recolhidos diretamente através da comunicação incluem: temperatura e umidade ambiente de laboratório, tensão, corrente, umidade, pressão da água, temperatura da água e volume da água.
• Os dados da máquina de lavar louça de referência e de outros instrumentos analíticos são inseridos manualmente.
• O computador calcula e processa automaticamente os dados recolhidos diretamente e inseridos manualmente, e gera e guarda automaticamente os resultados num relatório.
• Outros requisitos baseiam-se no software fornecido pelo fornecedor e a operação específica é negociada por ambas as partes.

Fonte de alimentação:

• Fornecimento de energia para a sala de ensaio: a parte A fornece 100 kVA ao gabinete de comando elétrico da parte B
• Fornecimento de energia para a máquina em ensaio: fonte de alimentação regulada de frequência variável de fase única de 15 kVA (estação de ensaio)
• Requisitos para as características da fonte de alimentação de ensaio: estabilidade de tensão: ≤ 1%; estabilidade de frequência: ≤ 0,5%;

Exibição do software:
