Sistema de fonte da água IEC60456 para o teste de desempenho da máquina de lavar
Vista geral de sistema
O sistema de teste é composto do dispositivo do tratamento da qualidade de água, temperatura constante e dispositivo e sistema de controlo constantes da fonte de água da pressão.
Padrão aplicável
O IEC 60456 veste as máquinas de lavar para o uso do agregado familiar - métodos para medir o desempenho
Ou outros padrões domésticos e estrangeiros equivalentes.
Componentes principais
A sala de teste é composta principalmente das seguintes peças:
parte 1.Performance
parte 2.Equipment
parte 3.Control
A peça do desempenho contém as seguintes seções:
1.set da sala da isolação da placa do armazém (preparada pelo cliente);
posições 2.test (a máquina da referência pode ser lugar em qualquer das 4 posições);
máquina da referência do cilindro 3.One e uma máquina da referência do pulsador (as máquinas da referência devem ser preparadas pelo cliente);
a posição do teste 4.Each é equipada com a uma maneira de água fria e a uma maneira de água quente, com vias navegáveis, as válvulas e os torneiras de harmonização;
a posição do teste 5.Each é equipada com os sensores para medir a temperatura, a temperatura da água, a pressão de água (compartilhada em 4 posições do teste) e o caudal ambientais;
a posição do teste 6.Each é equipada com o instrumento de medição elétrico do parâmetro para a tensão de medição, atual, o poder, etc.
a posição do teste 7.Each é equipada com os 6 pares termoelétricos dos canais;
a posição do teste 8.Each é equipada com o 1 soquete para o poder de canos principais e o 1 soquete para o poder variável da frequência;
vala 9.Drainage e grelha (preparadas pelo cliente);
10.A ajustou-se da unidade de temperatura constante e de condicionamento de ar da umidade (preparada pelo cliente);
11.A ajustou-se do teto suspendido e do canal de ar (preparados pelo cliente);
12.A ajustou-se do sistema de iluminação interno (preparado pelo cliente).
Peça do equipamento
máquina pura da água do ³ /h de 1.One 0.5m;
2.A ajustou-se do tanque de água interno de aço inoxidável da temperatura constante do tanque do ³ de 0.5m;
3.A ajustou-se da unidade da bomba de calor da baixa temperatura;
4.A ajustou-se do sistema de circulação do tratamento da água;
5.A ajustou-se do sistema automático do ajuste da dureza da água;
sistema de fonte 6.Power para o equipamento de apoio;
7,2 grupos de caixas de ferramentas relacionadas.
Peça de controle
armário de controle 1.One;
2.A ajustou-se do computador e do sistema de controlo;
impressora 3.One (impressão a cores de HP)
saída monofásica de 4.One 15kW da fonte de alimentação variável da frequência (compartilhada por 4 posições do teste);
5.A ajustou-se das mesas e das cadeiras do computador (preparadas pelo cliente).
Índice e espaço do teste
UUT apropriado:
a dimensão 1.The da máquina sob o teste não é maior do que (altura do × da profundidade do × da largura): 1000mm×1000mm×1500mm.
Artigos do teste:
consumo 1.Electricity
consumo 2.Water
Fonte de alimentação e fonte de alimentação variável da frequência:
1. Fonte de alimentação para o laboratório: O cliente fornece 50kVA ao armário de controle elétrico do partido B;
2. Fonte de alimentação da máquina sob o teste: frequência variável monofásica fonte de alimentação regulada 15kVA;
Exigências das características do poder do teste: estabilidade da tensão: ≤1%; estabilidade da frequência: ≤0.5%.
Lista detalhada do equipamento
Número de série | Nome | Modelos e especificações | Quantidade | Unidade | Observação |
Sistema de fonte da água | |||||
1 | Tanque de água da temperatura constante | Tanque interno de aço inoxidável com isolação, 0.5m3 | 1 | ajuste | SINUO |
2 | Unidade da bomba de calor da baixa temperatura | 5 cavalos | 1 | ajuste | SINUO |
3 | Tubulação de aquecimento da água | Tipo de aço inoxidável da flange, 7.5kW/piece | 3 | ajuste | SINUO |
4 | Bomba de impulsionador de alta pressão | Corpo de aço inoxidável | 1 | ajuste | Grundfos |
5 | Bomba de circulação | Corpo de aço inoxidável | 1 | ajuste | Ville |
6 | Sistema de encanamento | Tubulação da isolação | 1 | ajuste | SINUO |
7 | Purificador da água | ³ /h de 0.5m | 1 | ajuste | SINUO |
8 | Sistema de controlo totalmente automático da água | 1 | ajuste | SINUO | |
9 | Água totalmente automático que endurece o sistema | 1 | ajuste | SINUO | |
Medida & sistema de controlo | |||||
1 | Medidor Multifunction | WT330 (com função de harmônico) | 4 | parte | YOKOGAWA |
2 | Medidor de fluxo eletromagnético | Série de AXG, com fluxo cumulativo | 4 | parte | YOKOGAWA |
3 | Sensor da temperatura ambiental e da umidade | RTD, Pt100A | 1 | parte | Vaisala |
4 | Sensor de temperatura da água | Pt100, classe A | 4 | ajuste | Navigação |
5 | Par termoelétrico | Tipo de T, diâmetro de fio 0.3mm, 10 partes/tabela | 20 | canal | Ômega |
6 | Soquete especial para o par termoelétrico | SMP-MF dedicou o soquete | 20 | parte | Ômega |
7 | Sensor da pressão de água | Série do MS | 1 | ajuste | Danfoss |
8 | medidor de pH | 1 | ajuste | ||
9 | Inversor da bomba de água | Série FR-E740 | 1 | parte | MITSUBISHI |
10 | registador de dados | 8 canais | 4 | ajuste | Kunlun |
11 | Módulo por aquisição de dados | 8 canais | 4 | ajuste | Advantech |
12 | Armário de distribuição | 1 | parte | SINUO | |
13 | Armário de controle | 1 | parte | SINUO | |
14 | PLC | S7-200 | 1 | parte | Siemens |
15 | HMI | 10" cor | 1 | parte | Weilon |
16 | Dispositivos elétricos de baixa tensão | 1 | parte | Schneider | |
17 | Cabo | 1 | grupo | SINUO | |
18 | Entroncamento | 1 | grupo | SINUO | |
19 | Fonte de alimentação regulada da conversão de frequência da máquina sob o teste | Fase monofásica 15kVA | 1 | ajuste | Aino |
Sistema de teste e software | |||||
1 | Computador | i5,8G, 1THD, 23" LCD, com software de Windows & do escritório | 1 | ajuste | Lenovo |
2 | cartão Multi-de série de uma comunicação da rede | NP6650-8 | 2 | parte | Doméstico |
3 | Interruptor | 8 bocas | 1 | ajuste | MOXA |
4 | Impressora | Impressora de LaserJet da cor A4 | 1 | ajuste | HP |
5 | Cadeira de mesa do computador | 1 | ajuste | Cliente fornecido | |
6 | Software especial para testes da máquina de lavar louça | 1 | ajuste | SINUO | |
7 | Tratamento da água e software básico da temperatura constante e da fonte de água da pressão | 1 | ajuste | SINUO |
Estrutura e parâmetros técnicos principais
Temperatura constante e sistema de fonte constante da água da pressão:
De acordo com as exigências de padrões relevantes das máquinas de lavar, as especificações diferentes das máquinas de lavar têm exigências diferentes da temperatura da água durante o teste. A fim cumprir as exigências e facilitar o uso, o sistema de fonte da água fornece uma saída da fonte de água a 4 posições do teste. A água da temperatura constante adota o método de aquecimento da circulação interna poder-ajudada da bomba de calor, e é equipada com um tanque de água interno de aço inoxidável da isolação do tanque do ³ de 0.5m. A temperatura, a pressão e a dureza da fonte de água podem ser ajustadas.
1. Escala de temperatura da água: 10~60°C±1°C;
2. Amplitude da pressão de água: 0.24±0.05Mpa;
3. Escala da dureza da água: 0 ~ 5 ± 0.2mmol/l, automaticamente ajustável (de acordo com as exigências de padrões relevantes para máquinas de lavar, a qualidade de água da fonte de água da máquina de lavar testada deve encontrar o índice exigido da dureza da água. Este sistema usa uma máquina pura da água para fornecer a água: o água da torneira é filtrado pela areia de quartzo e pelo carbono ativado, através da membrana da osmose reversa do RO, com uma série de processos tais como o deionization de EDI; O sulfato de magnésio da água, o dihydrate do cloreto de cálcio, o bicarbonato de sódio e outros produtos químicos são adicionados à água pura para ajustar exatamente a qualidade de água à escala exigida pelo padrão. Após esta série de purificação e de ajuste, a qualidade de água de cada teste pode encontrar a dureza exigida padrão do teste);
4. Máquina pura da água: ³ /h de 0,5 m;
5. A fonte de água de 4 maneiras das posições do teste de desempenho é equipada com o medidor de fluxo eletromagnético, a medida da temperatura da fonte de água e a pressão da fonte de água.
Diagrama esquemático da fonte de água da temperatura constante (para a referência)
Diagrama esquemático da fonte de água da estação (para a referência)
Sistemas do controle e de medida do parâmetro:
O sistema do controle e de medida do parâmetro é composto principalmente do “do instrumento da exposição parâmetro e o armário de controle da operação” e do “o sistema de processo de dados computador”.
Armário de controle:
Operações de teste do controle as várias, e medem diretamente vários parâmetros tais como a temperatura e a umidade do ambiente do laboratório, do consumo de água, do consumo de eletricidade, da pressão de água, e da temperatura da água das máquinas de lavar testadas através dos sensores e enviam-nos ao instrumento para a exposição. Todos os instrumentos de controle, sensores, coletores de dados, produtos chaves da marca comercial da elevada precisão do uso etc. para assegurar a confiança de dados e a precisão do teste. Seus parâmetros são como segue:
1. Temperatura ambiental e medida da umidade: temperatura -10~60°C±1°C, umidade 5~95%±3%.
2. Medida da eletricidade da máquina de lavar:
Modelo: Medidor da multi-função de Yokogawa WT310 (com função de harmônico)
Especificações: Tensão, atual, energia
Precisão da medida: 0,25% leituras FS+±0.25.
3. Medida da pressão de água: 0~0.5MPa±0.5%FS;
4. Medida da temperatura da água: 0~100°C±1°;
5. Medida do volume de água: 3 L/MIN ~100L/min±0.5%FS;
Diagrama do painel do armário de controle (para a referência única)
Sistema de processo de dados:
1.Computer: Lenovo
2. Todos os cartões por aquisição de dados chaves, cartões de uma comunicação, produtos da marca comercial da elevada precisão do uso etc. para assegurar a confiança de dados e a precisão do teste.
3. A relação da janela de software é indicada no chinês/inglês; tem uma relação amigável da humano-máquina, que possa gravar e armazenar dados no tempo real, realiza completamente a operação sem papel, a operação fácil de operar, estável e a confiança alta.
4. Os dados recolheram diretamente com uma comunicação incluem: temperatura ambiental do laboratório e umidade, tensão, corrente, eletricidade, pressão de água, temperatura da água, volume da água.
5. O computador automaticamente calculará e processará os dados diretamente recolhida e manualmente de entrada, e gerará automaticamente relatórios e salvar os resultados.
Imagens para a referência
Relação de software básico do tratamento da água (para a referência)
Relação de software da fonte de água (para a referência)
Relação de software principal do controle (início de uma sessão)
Mostra:
Sala do equipamento - sistema do tratamento da água
Sala da experiência – 2 estações de teste

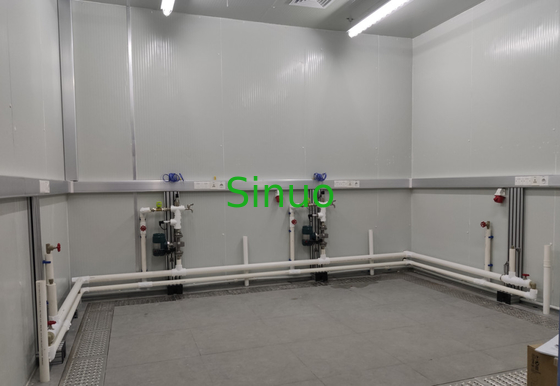

Canteiro de obras para a câmara inteira do teste de desempenho da máquina de lavar:
Sob testes:
