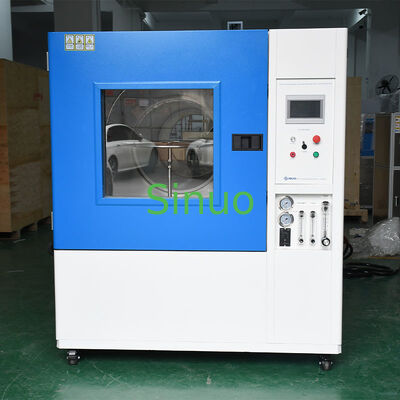

Câmara de oscilação do teste do tubo e do bocal do jato de IEC60529 IPX3/IPX4/IPX5/IPX6

MOQ:	1
Preço:	Customized
Embalagem padrão:	madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN4416-1400L

Tamanho interno:

1400 mm*1400 mm*1400 mm

Tamanho total:

1880mm*4200mm*2200mm

Velocidade da placa giratória:

1-5r/min

Amostra de Rolamento:

≤20kg

Tubos de oscilação:

Personalizável

Ângulo de pulverização:

±160°

Controle e funcionamento:

PLC e tela sensível ao toque

Padrão Aplicado:

IEC60529-2013 etc.

Destacar:

Câmara de Teste de Jato de Bico

Câmara de Teste de Jato de Bico Oscilante IPX6

Câmara de Teste de Jato de Bico Oscilante

Descrição do produto

IEC60529 IPX3/IPX4/IPX5/IPX6 Câmara de ensaio de tubo oscilante e bico de jato

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

Visão geral dos equipamentos

A exposição natural à água (água de chuva, mar, rio) causa danos significativos aos produtos e materiais anualmente, incluindo corrosão, desbotamento, deformação, redução da resistência, expansão e mofo.Os produtos elétricos são particularmente vulneráveis a curto-circuitos e riscos de incêndio decorrentes da exposição à águaPor conseguinte, os ensaios de água de protecção do recinto são essenciais para a fiabilidade e segurança do produto.

Áreas de aplicação

Sistemas de iluminação exterior
Eletrodomésticos
Componentes para automóveis
Produtos eletrónicos e eléctricos

Função do equipamento

Este equipamento testa as propriedades físicas e o desempenho dos produtos eletrónicos e elétricos, luminárias, armários elétricos, componentes automóveis,e partes conexas em condições climáticas simuladasOs resultados dos ensaios verificam se o desempenho do produto satisfaz os padrões exigidos para a melhoria do projeto, a validação e o controlo da qualidade.

Normas de conformidade

IEC60529:1989 +A1:1999 +A2:2013 "Grados de proteção fornecidos pelos gabinetes (código IP) " para ensaios IPX3, IPX4, IPX5 e IPX6 de acordo com:Figuras 4 e 6.

Características do equipamento

Adequado para ensaios de resistência à água IPX3, IPX4, IPX5 e IPX6
Casca exterior de aço de alta qualidade com acabamento em esmalte cozido para maior durabilidade
SUS304 câmara interna de aço inoxidável e plataforma giratória para resistência à corrosão
Janela de observação transparente com iluminação LED interna para controlo dos ensaios
IPX3/4: Configurado com tubos de oscilação de R200 mm, R400 mm e R600 mm de acordo com as especificações da figura 4 da IEC60529.
IPX5/6: Configurado com bocal de pulverização de acordo com as especificações da figura 6 da IEC60529.
Motor passo-a-passo de alta qualidade para acionamento de placas giratórias com controlo automático de rotação para a frente/para trás
Duração do ensaio programável: 0-999 minutos através de uma interface de ecrã táctil
Ecrã táctil de 7 polegadas + sistema de controlo PLC com componentes elétricos da Omron
Uma tomada interna à prova d'água para a alimentação da amostra durante o ensaio
Protecções de segurança abrangentes: protecção contra fugas, protecção contra a escassez de água, protecção contra curto-circuito

Especificações técnicas

Parâmetros técnicos	Parâmetros básicos
Tamanho da câmara interna	L1400 × W1400 × H1400 mm
Tamanho da câmara externa	L1880 × W4200 × H2200 mm
Dimensões autorizadas do produto	Comprimento e largura ≤ 1000 mm, altura ≤ 100 mm
Diâmetro da plataforma giratória	¢ 200 mm e 600 mm
Carga máxima do giratório	≤ 20 kg
Velocidade do tocadiscos	1-5r/min (regulado)
Rotação da plataforma giratória	Sempre positivo / positivo e negativo alternativo
Ajuste de fluxo	Ajuste manual através de medidor de caudal
Tempo de ensaio	0-999 minutos
Fornecimento de energia da amostra	Uma tomada interna impermeável para a potência da amostra durante o ensaio
Fornecimento de água	Tanque de água integrado de 90 L com capacidade de reciclagem
Peso total	Aproximadamente 450 kg
Espaço necessário	4.4m ((D) × 2,2m ((W) × 2,4m ((H)

Especificações dos tubos oscilantes IPX3/4

Tubos de oscilação	R200mm, R400mm e R600mm
Distância entre o bico e a amostra	Dentro de 200 mm
Espaçamento da abertura de pulverização	50 mm
Ângulo de balanço do tubo oscilante	±60° (IPX3), aproximadamente ±160° (IPX4)
Ângulo entre dois buracos	120° (IPX3), 180° (IPX4)
Furo de agulha	φ0,4 mm
Velocidade de oscilação	IPX3: 15 vezes/min; IPX4: 5 vezes/min
Fluxo de água por buraco	00,07 L/min + 5%
Pressão de pulverização	80-150Kpa

Nota: O padrão requer IPX3: 120°; IPX4: quase 360°. Devido à colocação da plataforma giratória, 360° não pode ser alcançado durante o teste real. Sem a plataforma giratória, 360° pode ser alcançado.

Especificações do bico de jato IPX5/6

IPX5 Abertura do jato do bico	6.3 mm
IPX6 Abertura do jato do bico	12.5 mm
Fluxo de jato IPX5	120,5 ± 0,625 L/min
Fluxo de jato IPX6	100±5 L/min
Pressão da água	Ajustado de acordo com o caudal de água especificado
Distância do jato	2.5M (bocal a partir do centro da plataforma giratória)
Método de fixação do bico	Fixação mecânica

Parâmetros elétricos

Fornecimento de energia	380 V, 50 Hz
Potência do equipamento	5.0KW
Protecção da segurança	Protecção contra fugas, protecção contra escassez de água, protecção contra curto-circuito

Requisitos de instalação

Utilização do espaço

Terreno plano com drenagem adequada
Pavimentos e paredes impermeáveis
Capacidade de suporte do solo ≥ 200 kg/m2
Área bem ventilada
Sem vibrações fortes ou campos eletromagnéticos
Sem substâncias inflamáveis, explosivas, corrosivas ou pó
Espaço de manutenção: 800 mm atrás, à esquerda, à direita, em cima; 1400 mm à frente

Condições ambientais

Temperatura: 5°C-35°C
Humidade relativa: ≤ 85%
Pressão atmosférica: 86 kPa106 kPa

Requisitos de alimentação

Voltagem/Frequência: AC400V; 50Hz; três fases de quatro fios + terra protetora
Potência: 5,0 kW
Resistência de aterragem protetora: < 4Ω
Interruptor de ar de protecção contra fugas dentro de 2 metros
Não são permitidos interruptores de faca ou tomadas de energia

Requisitos de fontes de água

Pressão de água ≥ 0,2 Mpa com torneira de 4 pontos
Posição da torneira a 2 metros do equipamento
Tipo de tubo de água DN15 (requer-se um adaptador se for diferente)

Display de ensaio de água IPX5-6
