Name: IEC60529:2013 Câmara de ensaio à prova de resistência à água IPX4 fiável para carregadores de veículos elétricos
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN448-3A
Availability: InStock

MOQ:	1
preço:	Customized
Embalagem padrão:	Caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	1 ajustado pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN448-3A

padrão de teste:

IEC60529-2013, teste de chuva IPX4

Taxa de fluxo:

10 L/min ±5% por bico

Duração do teste:

0,01s – 99,9min

Distância de precipitação:

0,3–0,5m

Sentido do pulverizador:

Ajustável manualmente

Montagem do bico:

Disposto no topo da câmara de chuva

Destacar:

Câmara de Teste de Impermeabilidade IPX4

Equipamento de ensaio à prova d'água IEC60529

Teste de penetração de água no carregador de veículos eléctricos

Descrição do produto

IEC60529:2013 Câmara de ensaio à prova de resistência à água IPX4 fiável para carregadores de veículos elétricos

Informações sobre o produto:

Este sistema de ensaio impermeável totalmente automático foi concebido e fabricado em conformidade com:

1.IEC60529:2013 Graus de proteção fornecidos pelo recinto (código IP)- Não.IPX4

2.Cliente- Não.Requisitos específicos para a linha de ensaio de chuva de pilha de carregamento (tipo de amostra, material, dimensões máximas, peso máximo, etc.)

É utilizado para avaliar o desempenho à prova d'água das estações de carregamento (portas, tampas e interfaces de vedação) contra a entrada de chuva, verificando a sua conformidade com as normas de proteção IPX4.

O sistema adota um comando central inteligente baseado em PLC, com operação de tela sensível ao toque e configuração de parâmetros.5) estão dispostos num esquema de matriz, com ângulos de pulverização ajustáveis, permitindo testes de impermeabilidade na superfície superior de estações de carregamento de várias especificações.Este equipamento é uma escolha ideal para organizações de testes de terceiros e laboratórios de fábrica.

Princípio de ensaio:

Durante o teste de chuva, o painel de controle envia um sinal para iniciar o sistema. A bomba de água puxa água do tanque de água para o sistema de pulverização da tubulação.O sistema gera a precipitação necessária (cada bocalA água é pulverizada sobre a superfície da amostra através de bicos padrão IPX4 com ângulos ajustáveis.

Estrutura Composição:

Sala de ensaio de chuva (construído pelo utilizador)	1.A ser construído pelo utilizador, incluindo o reservatório de água, as instalações de drenagem e o sistema de circulação de água. 2.O lado da frente está aberto para permitir que uma empilhadeira coloque a pilha de carregamento. 3.O piso está equipado com canais de drenagem.
Cabine de controlo	1.Controlado por PLC com tela sensível ao toque de 7 polegadas. 2.Monitorização do caudal em tempo real através de medidor de caudal eletrónico; a duração e a taxa de caudal da pulverização são ajustáveis no ecrã táctil. 3.TEle é...gabinete de controlo O sistema de água de borracha será ligado ao reservatório de água construído pelo utilizador, fornecendo água aos 24 aspersores, permitindo testes contínuos de pulverização através do próprio sistema de reciclagem de água do utilizador.
Mecanismo de pulverização	1.Inclui válvulas de porta e válvulas solenoides, tubulações principais/filiais, estruturas de apoio e aspersores IPX4 com ângulo ajustável. 2.Como mostrado Na parte inferior, são instalados quatro postes verticais nos cantos, com perfis de alumínio na parte superior para organizar os bicos de pulverização. 3.A estrutura dos perfis de alumínio pode ser referida emA imagem abaixo e as dimensões finais serão concebidas de acordo com o tamanho do utilizador- Não.s rUma sala de teste.. 4.Todos os aspersores estão instalados no topo da chuva Teste sala através de perfis de alumínio, concebido de acordo com a norma IEC 60529, figura 5, com tampas de latão. 5.Aspersores- Sim, sim.6 linhas ×4 colunas (fou o traçado pormenorizado, ver figura a seguir). 6.Um gasoduto principal fornece água para 24 bocas de pulverização através de seis tubos de ramificação, com quatro bocas em cada ramo.
Dispositivos de protecção de segurança	Garantir o funcionamento fiável e seguro do sistema

Parâmetros técnicos:

- Não, não.	Ponto	Parâmetros
1	Fornecimento de energia	AC380V 50 Hz, 15 kW, com interruptor de ar de protecção contra fugas DA energia elétrica é distribuída de acordo com as condições comuns de potência local.
2	Tamanho da amostra	Norma: 900×900×2400 mm
3	Norma de ensaio	Teste de chuva IEC60529-2013, IPX4
4	Parâmetros do bico	Diâmetro exterior:F102 mm Diâmetro da tampa esférica: SF75.5 mm Furo no centro: 1 Dois anéis interiores: 24 buracos, 30°espaçamento Quatro anéis exteriores: 96 buracos, 15°espaçamento Total de buracos: 121 Diâmetro do buraco:F0.5 mm Material: latão
5	Taxa de fluxo	10 L/min±5% por bocal, monitorizado por medidor de caudal,tO caudal total pode ser definido directamente através do ecrã táctil.
6	Distância das chuvas	Distância mínima entre o bico e a amostra: 0.3- Não.0.5 m (por norma).
7	Direcção de pulverização	Ângulo do bico ajustável manualmente para corresponder à superfície da amostra para ensaio.
8	Instalação do bico	Garrafas dispostas na parte superior da câmara de chuva, inclinadas 45°para baixo (ajustável),6 linhas×4colunas.
9	Medidor de pressão	0- Não.1 MPa, visível.
10	Duração do ensaio	0.01 s- Não.990,9 min, programável.
11	Sistema de abastecimento de água	1.Água de pulverização proveniente de água tanque através de uma bomba de marca. 2.A água pulverizada é recolhida e reciclada através do sistema de circulação da água (o sistema de circulação da água é construído pelo utilizador).
12	Sistema de controlo	Mitsubishi PLC, interface de tela sensível ao toque, visualização do medidor de fluxo. A duração do ensaio e o caudal total da água podem ser definidos e monitorizados através de um ecrã táctil. Disponível modo de funcionamento manual e automático.
13	Registo de fugas	Inspecção manual
14	Tratamento de amostras	Amostra carregada/descarregada por empilhadeira.
15	Protecção da segurança	Proteção contra sequências de fases, proteção contra fugas, proteção contra curto-circuito, proteção contra operações anormais.

Resumo do procedimento de ensaio:

1.Defina a duração do ensaio através de uma tela sensível ao toque de acordo com o modelo da pilha de carga.

2.Carregar a pilha de carregamento na câmara utilizando uma empilhadeira até à posição de parada.

3.Inicie o programa de teste remotamente; o sistema realiza o teste automático de chuva.

4.Parar a pulverização após a conclusão e retirar a amostra.

5.Avaliar os resultados e determinar a aprovação ou rejeição com base nos dados registados.

Lista dos principais componentes e marcas:

- Não, não.	Componente	Marca/Origem	Unidade	Qty.	Observações
1	Ecrã táctil	Weintek	pc	1
2	Controlador PLC	Mitsubishi	Conjunto	1
3	Bomba de água	Nanfang	pc	2	1 em funcionamento, 1 em espera
4	Fornecimento de energia	Meanwell (Taiwan)	pc	1
5	Relais intermediários	Omron	Conjunto	1
6	Interruptor de circuito	Chint	pc	1
7	Medidor de caudal	China	pc	1
8	Interruptor de Proximidade	Yangming (Taiwan)	pc	1
9	Válvula solenoide	Ataque aéreo	pc	6
10	Dispositivo de protecção de fase	Omron	Conjunto	1
11	Partes mecânicas	Sinusite	Conjunto	1
12	Software	Sinusite	Conjunto	1
13	Aparelhos de aspersão	Sinusite	Conjunto	24

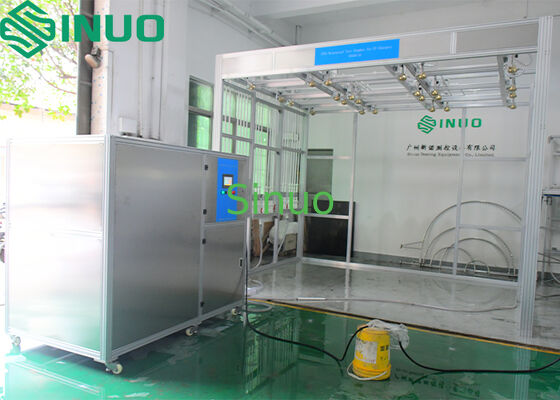

IEC60529:2013 Câmara de ensaio à prova de resistência à água IPX4 fiável para carregadores de veículos elétricos 2

IEC60529:2013 Câmara de ensaio à prova de resistência à água IPX4 fiável para carregadores de veículos elétricos 3
