Câmara de ensaio IP5X/6X de areia e poeira 1000L
Propriedades Básicas
Local de Origem:
China
Marca:
Sinuo
Certificação:
Calibration Certificate (Cost Additional)
Número do modelo:
SN441-1000L
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
Negociável
Condições de pagamento:
T/T
Capacidade de fornecimento:
10 conjuntos por mês
Especificações
| Fine Dust: | De peso superior ou igual a 75 g/m2 | Coarse Dust: | 150um ou menos |
| Dust Concentration: | ³ de 2kg/m | Air Flow Meter: | 1 a 20 L/M |
| Baking Dust Temperature: | RT temperatura do solo | Talcum Powder dosage: | 2 ‰ 5 kgm3 |
| High Light: | Câmara de ensaio de poeira IP5X/6X 1000L,Câmara de ensaio de areia IEC60529,câmara de teste ambiental com garantia |
||
Descrição do produto
Câmara de ensaio IP5X/6X de areia e poeira 1000L
Este equipamento é concebido para testar produtos eléctricos e electrónicos, peças de automóveis e motocicletas e vedações para avaliar o seu desempenho em ambientes de areia e poeira.A câmara simula condições que impedem que areia e poeira entrem em selos e recintos, testando a durabilidade do produto durante a utilização, armazenagem e transporte.
Aplicações do produto
- Ensaios de produtos eléctricos e electrónicos em ambientes de areia e poeira
- Avaliação de componentes e vedações de automóveis e motocicletas
- Simulação das condições naturais de areia e poeira e das condições induzidas pelo veículo
- Avaliação dos efeitos nocivos do fluxo de ar carregado de partículas nos produtos elétricos
Especificações técnicas
Dimensões da câmara
| Parâmetro | Especificações |
|---|---|
| Modelo | SN441-1000L |
| Tamanho de trabalho (mm) | L1000 × W1000 × H1000 |
| Tamanho externo (mm) | L1450 × W1250 × H2200 |
Parâmetros de desempenho
| Parâmetro | Especificações |
|---|---|
| Intervalo de temperatura do pó de cozimento | RT temperatura do solo |
| Pó fino | De largura igual ou inferior a 75 μm |
| Pó grosseiro | 150 μm ou menos |
| Velocidade do fluxo de ar | Não superior a 2 m/s |
| Concentração de pó | 2 kg/m3 |
| Dosagem do Talco em Pó | 5 kg/m3 |
| Método de sopro de pó | De cima para baixo |
| Intervalo de diferença de pressão negativa | -10~0kPa (regulado) |
| Diâmetro da malha metálica | 50 μm |
| Espaçamento nominal entre linhas | De largura igual ou superior a 75 μm e inferior a 150 μm |
Controles de tempo
| Tipo de controlo | Distância |
|---|---|
| Tempo de choque | 1s ¢ 99h (regulado) |
| Tempo de teste | 1s ¢ 99h (regulado) |
| Ciclo de controlo do sopro de poeira | 1s ¢ 99h (regulado) |
| Tempo de vácuo | 1s ¢ 99h (regulado) |
Construção e materiais
- Material da câmara interna: painel de espelhos de aço inoxidável SUS201
- Material da câmara exterior: chapa de ferro A3 com tratamento de pulverização eletrostática
- Estrutura Componentes: câmara de ensaio, porta de sucção de poeira, dispositivo de expulsão de poeira circulante, sistema de vácuo, válvula de vazão, sistema de aquecimento, ecrã de proteção
- Janela de observação: 1 PC
- Lâmpada de iluminação: 1 PC
- Carregamento: 20 kg
Especificações elétricas
| Parâmetro | Especificações |
|---|---|
| Fornecimento de energia | AC380V trifásico de cinco fios, 50 Hz |
| Proteção de circuitos | 32Um interruptor de ar com blocos terminais |
| Cabo de alimentação | ≥ 4 metros quadrados |
| Consumo de energia | 3 kW (sem carga) |
| Sistema de controlo Soquete de energia de amostra | Conexão à prova de pó AC220V 16A |
Requisitos ambientais
Ambiente de funcionamento: temperatura (23±5)°C; umidade relativa 25%~70%RH; pressão atmosférica 86~106kPa
Características de segurança
- Protecção da sequência de fases
- Proteção contra fugas

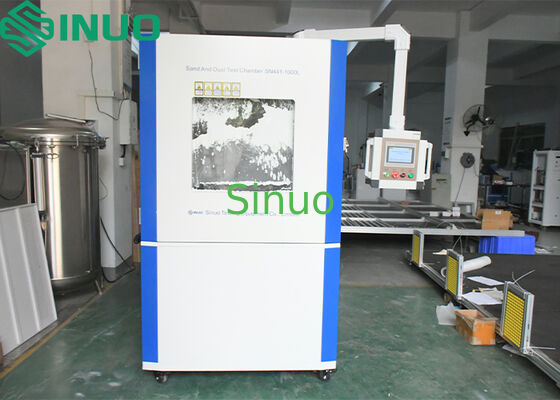

Imagens da câmara
Lista dos principais componentes
| - Não, não. | Nome do componente | Marca | Observação |
|---|---|---|---|
| 1 | Controlador de tela sensível ao toque | MCGS | |
| 2 | PLC | XINJE | |
| 3 | Contador AC | CHINT | |
| 4 | Relais intermediários | CHINT | |
| 5 | Protector de Sequência de Fase | CHINT | |
| 6 | Botão iluminado | ONPOW | |
| 7 | Paragem de emergência | ONPOW | |
| 8 | Alarme | ONPOW | |
| 9 | Interruptor de circuito | CHINT | |
| 10 | Medidor de caudal | Fabricado na China | |
| 11 | Placa de aquecimento de mica | Personalizar | |
| 12 | Medidor de pressão digital | SMC | |
| 13 | Interruptor de transferência | GELEI | |
| 14 | Bomba de ar de vórtice | JIUZHOU | |
| 15 | Motor de vibração | RPM 300 | |
| 16 | Termostato inteligente | DELTA | |
| 17 | Proba K2M | KERUNMEI | |
| 18 | Mercúrio de vácuo | FEIYUE | |
| 19 | Saco de poeira | Fabricado na China | |
| 20 | Soquete à prova de pó | Fabricado na China | |
| 21 | Tubo de sopro de poeira | Personalizar |
Acessórios incluídos
| Nome do acessório | Quantidade | Observação |
|---|---|---|
| Pincel | 1 PC | |
| Esfregador de poeira de janela | 1 PC | |
| Soquete à prova de pó | 1 SET | |
| Elementos de filtro 5 polegadas | 2 PCS |
Normas de conformidade:Projetado e fabricado em conformidade com a norma IEC60529 Fig. 2 IP5X e IP6X, IEC60598-1-2008, IEC60335-1 Cláusula 22.1 e normas conexas.
