IEC60529 Câmara de ensaio de jato e spray de água IPX3 IPX6 multifunção para ensaios de proteção de recinto

MOQ:	1
preço:	Customized
Embalagem padrão:	caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN4416-1400

Tamanho interno da câmara:

L1400*W1400*H1400mm

Padrões aplicados:

L1880*W4200*H2200mm

Dimensões dos produtos:

Comprimento e largura ≤1000mm, altura ≤100mm

Método de rotação da plataforma giratória:

Sempre positivo / positivo e negativo alternativo

Velocidade da placa giratória:

1-5r/min (regulado)

Diâmetro da plataforma giratória:

￠200mm e 600mm

Rolamento de carga máxima da plataforma giratória:

≤20kg

Velocidade de oscilação:

IPX3: 15 vezes/min; IPX4: 5 vezes/min

Descrição do produto

IEC60529 Câmara de ensaio de jato e spray de água IPX3 IPX6 multifunção para ensaios de proteção de recinto

Visão geral do equipamento:

Aplicação: A destruição de produtos e materiais por água natural (chuva, mar, rio, etc.) causa uma perda económica incalculável todos os anos.Os danos causados incluem principalmente a corrosão, desbotamento, deformação, queda de resistência, expansão, mofo, etc., especialmente produtos elétricos são facilmente quebrados em incêndios devido a curto-circuitos causados pela chuva.O ensaio das águas de proteção do recinto para produtos ou materiais específicos é um processo essencial e crítico.

Áreas de aplicação gerais: iluminação exterior, aparelhos domésticos, peças de automóveis e outros produtos eletrónicos e eléctricos.

Função do equipamento: a função principal do equipamento é testar as propriedades físicas e outras propriedades conexas de produtos eletrónicos e elétricos, lâmpadas, gabinetes elétricos, componentes elétricos,automóveis, motocicletas e suas partes e componentes em condições climáticas simuladas. Após o ensaio, julgar se o desempenho do produto satisfaz os requisitos pela verificação,para facilitar o desenho, melhoria, verificação e inspecção de fábrica do produto.

Norma: IEC60529:1989 +A1:1999 +A2:2013Teste IPX3, IPX4, IPX5, IPX6,Figuras 4 e 6.

Características do equipamento:

1. Adequado para ensaio de resistência à água IPX3, IPX4, IPX5, IPX6 do produto.

2O invólucro exterior é feito de chapa de aço doméstica de alta qualidade, e a superfície é pintada com verniz de cozimento, que é bonita e durável.

3A câmara interna e a plataforma sonora são todas feitas de chapa de aço inoxidável SUS304# para garantir um uso a longo prazo sem ferrugem.

4Há uma janela de observação transparente na porta e iluminação LED no interior da câmara, fácil para o operador observar o teste interno.

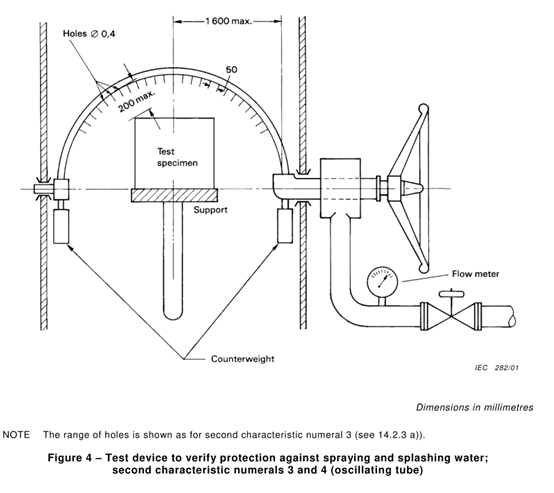

5. IPX34: ConfiguradoTubos osciladores de R200 mm, R400 mm e R600 mmde acordo com as especificações da figura 4 da norma IEC60529 (conforme mostrado abaixo)

图示, 工程绘图

描述已自动生成

6. IPX56: Configuração de um bico de pulverização de acordo com as especificações da figura 6 da norma IEC60529 (conforme mostrado abaixo):

IEC60529 Câmara de ensaio de jato e spray de água IPX3 IPX6 multifunção para ensaios de proteção de recinto 0

7. Acionamento giratório: usar motor passo de alta qualidade, pode controlar automaticamente a rotação positiva e negativa (para a frente e para trás:adequado para o ensaio de ligação da amostra e para evitar o enrolamento do cabo).

8O tempo de ensaio pode ser definido no ecrã táctil.

9O sistema de controle central adota uma tela sensível ao toque de 7 polegadas + PLC. Os componentes elétricos adotam marcas importadas como a Omron. O processo de fiação está em conformidade com os requisitos das normas nacionais.O layout da placa elétrica é razoável, a fiação é firme e a marcação é clara.

10. Está configurado com uma tomada à prova d'água no interior da câmara para alimentação da amostra.

11Com protecções de segurança de proteção contra fugas, proteção contra escassez de água, proteção contra curto-circuito.

Parâmetros técnicos:

TécnicoParâmetros	Parâmetros básicos
	Tamanho da câmara interna	*L1400W1400H1400mm*
	Tamanho da câmara externa	L1880W4200H2200mm
	Dimensões autorizadas dos produtos	Comprimento e largura ≤ 1000 mm, altura ≤ 100 mm
	Diâmetro da plataforma giratória	¢ 200 mm e 600 mm
	Portão de carga máxima do giroscópio	≤ 20 kg
	Velocidade do tocadiscos	1-5r/min (regulado)
	Método de rotação da plataforma giratória	Sempre positivo / positivo e negativo alternativo
	Método de ajuste de fluxo	Ajustar manualmente o caudal ajustando o medidor de caudal no painel
	Tempo de ensaio	0-999 min
	Fornecimento de energia para a amostra	Configurado com uma tomada à prova d'água dentro da câmara para que o cliente possa alimentar a amostra durante o ensaio, pode ser fabricado de acordo com o tipo de tomada utilizada pelo cliente.

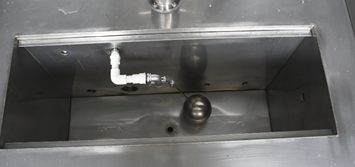

	Fornecimento de água para ensaio	Com um reservatório de água de cerca de 90 litros, a água pode ser reciclada
	Peso total	Aproximadamente 450 kg.
	Localização do local exigida	4.4m ((D) * 2,2m ((W) * 2,4m ((H)
	IPX34 Parâmetros dos tubos oscilantes
	Tubos de oscilação	R200 mm e R400 mm e R600 mm
	Distância entre amostras de bocal	Dentro de 200 mm
	Espaçamento da abertura de pulverização	50 mm
	Ângulo de balanço do tubo oscilante	± 60° (IPX3), Aproximadamente ± 160° ((IPX4) (Nota: o padrão exige IPX3:120°; IPX4: quase 360°, mas devido à existência de uma plataforma giratória sob um tubo oscilante durante o ensaio, 360° não podem ser alcançados durante o ensaio real, se não houver uma plataforma giratória,então 360° podem ser alcançados)
	Ângulo entre dois buracos	120° ((IP3) 180° ((IP4)
	Furo de agulha	φ0,4 mm
	Velocidade de oscilação	IPX3: 15 vezes/min; IPX4: 5 vezes/min
	Fluxo de água de cada buraco	00,07 L/min + 5%
	Pressão de pulverização	80-150Kpa
	IPX56 Parâmetros do bico de jato
	IPX5 Abertura do jato do bico	6.3 mm
	IPX6 Abertura do jato do bico	12.5 mm
	Fluxo de jato IPX5	12.5±0.625
	Fluxo de jato IPX6	100 ± 5 L/min
	Pressão da água (Mpa)	Ajustado de acordo com o caudal de água especificado
	Distância do jato	2.5M (bocal longe do centro da plataforma giratória), a distância pode ser alcançada pelo túnel
	Método fixo do bico	Fixação mecânica
	Parâmetros elétricos
	Fornecimento de energia para equipamentos	380 V, 50 Hz
	Equipamento Power	5.0KW
	Função de protecção da segurança	Protecção contra fugas, protecção contra escassez de água, protecção contra curto-circuito
Condições de utilização	As seguintes condições são garantidas pelo utilizador e a ligação correspondente é concluída.
Utilização do espaço	O chão é nivelado, a drenagem é suave, o chão e as paredes são impermeáveis, Capacidade de suporte do solo não inferior a 200 kg/m2 Bem ventilado Não há vibrações fortes ao redor do dispositivo Não há campo eletromagnético forte ao redor do dispositivo. Sem substâncias inflamáveis, explosivas, corrosivas e poeira em torno do equipamento Deve deixar-se um espaço apropriado para utilização e manutenção ao redor do equipamento: Lado traseiro, lado esquerdo e direito, parte superior do equipamento: 800 mm; lado dianteiro do equipamento: 1400 mm
Condições ambientais	Temperatura:5°C-35°C Humidade relativa: ≤ 85% Pressão atmosférica: 86 kPa106 kPa
Condições de alimentação
Voltagem, Frequência	AC380V; 50Hz; trifásico de quatro fios + fio de terra protetor
Potência	5.0kW
Resistência de aterragem protetora	A resistência de aterragem do fio de aterragem de protecção é inferior a 4Ω
Interruptor de alimentação	1O utilizador deve configurar o interruptor de ar de protecção contra fugas da capacidade correspondente para o equipamento no local de instalação,e o interruptor deve ser utilizado independentemente do dispositivo. 2É proibido usar o interruptor da faca ou a tomada de energia. 3O interruptor de ar de protecção contra fugas não deve estar a mais de 2 metros do equipamento.
Fonte de água	1O utilizador é obrigado a configurar a fonte de água para o equipamento no local de instalação, a pressão da água não é inferior a 0,2 MPa, e a torneira de 4 pontos é instalada. 2A posição da torneira não deve ser superior a 2 metros de distância do equipamento. 3Se o conector de abastecimento de água do cliente for de outro tipo, o cliente deve preparar um adaptador.

IEC60529 Câmara de ensaio de jato e spray de água IPX3 IPX6 multifunção para ensaios de proteção de recinto 1
