IEC 60529 Sistema integrado de ensaio de impermeabilidade IPX1‐IPX8 com funcionalidades completas Equipamento de ensaio de impermeabilidade
Propriedades Básicas
Local de Origem:
China
Marca:
Sinuo
Certificação:
Calibration Certificate (Cost Additional)
Número do modelo:
SN4418
Propriedades comerciais
Quantidade mínima de pedido:
1
Preço:
Negociável
Condições de pagamento:
T/T
Capacidade de fornecimento:
5 séries por mês
Especificações
| Rain area: | 1000mm × 1000mm | Dripping aperture: | φ0.4mm |
| Rainfall flow: | 1 mm/min, 3 mm/min | Dripping height: | 200mm (controle automático) |
| Test time: | 10min (ajustável) | Material: | Liga de alumínio |
| Swing angle: | Máx. ±175° | Water flow: | >10L/min±5% |
| High Light: | Sistema de ensaio à prova d'água IPX8,Equipamento de ensaio à prova d'água IEC 60529,Teste de penetração de água IPX1-IPX8 |
||
Descrição do produto

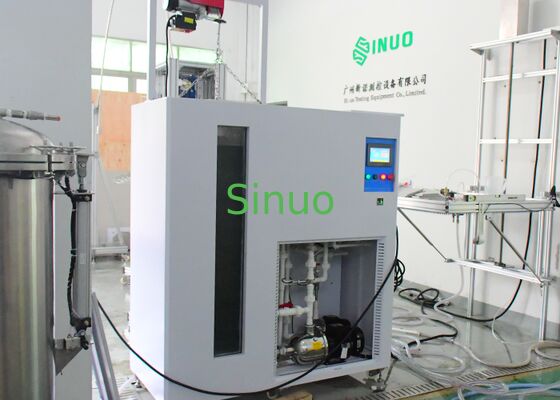

Sistema de teste à prova d'água integrado IPX1-IPX8 completo IEC 60529
Visão geral do produto
OSN4418 integrou sistema de teste de grau à prova d'água IPX1 ~ 8cumpre integralmenteCEI 60529:2013eIEC60335-1 Cláusula 15padrões internacionais. Ele integra gotejamento vertical, tubo oscilante, bico de pulverização, spray de mangueira, funções de imersão e imersão profunda para realizar testes completos de desempenho à prova d'água IPX1 / 2/3/4/5/6/7/8 em uma máquina. É amplamente utilizado paratestes à prova d'água, certificação de grau à prova d'água, verificação de confiabilidadede eletrônicos, lâmpadas, dispositivos externos, peças automotivas, equipamentos de segurança e muito mais.
Principais recursos
- Cobertura completa de classificação IP: solução multifuncional IPX1 ~ IPX8
- Totalmente compatível com os padrões IEC 60529:2013 e IEC60335-1
- Controle inteligente: Mitsubishi PLC + tela sensível ao toque colorida de 7 polegadas
- Temperatura constante automática, fluxo constante, controle de pressão constante
- Estrutura durável: aço inoxidável + liga de alumínio industrial
- Acessórios completos: plataforma giratória, suporte de elevação, sistema de filtragem
- Gabinete de controle centralizado para todas as unidades de teste
Configuração do sistema
| Não. | Nome | Código IP | Observação |
|---|---|---|---|
| 1 | Aparelho vertical para teste de gotejamento de chuva | IPX1~2 | Área de gotejamento: 1000 mm × 1000 mm |
| 2 | Aparelho de teste de tubos oscilantes | IPX3~4 | Tubos de aço inoxidável R200 ~ R1600mm |
| 3 | Bocal de pulverização | IPX3~4 | Pulverizador auxiliar portátil |
| 4 | Bocal de mangueira | IPX5~6 | Teste de pulverização de água de alta pressão |
| 5 | Câmara de imersão integrada, tanque de água e gabinete de controle | IPX7 | Tamanho interno: 650×600×1500mm |
| 6 | Tanque de imersão profunda | IPX8 | vaso de pressão de φ600×1000mm |
| 7 | Plataforma giratória | Acessório IPX1~6 | φ600mm, inclinável 0°/15° |
Parâmetros Técnicos
Aparelho de teste de gotejamento de chuva vertical (IPX1/2)
| Aplicativo | Aplica-se para realizar testes IPX1, IPX2. |
| Área de chuva | 1000mmX1000mm |
| Material do tanque | Aço inoxidável |
| Abertura de gotejamento | ￠0,4mm |
| Distância do furo | 20mm |
| Fluxo de chuva | 1 mm/min, 3 mm/min, parâmetros definidos pelo usuário (erro: + 0,5 mm/min). |
| Altura de gotejamento de água | 200mm (controle automático pelo equipamento de teste) |
| Tempo de teste | 10Min, pode ser ajustado de acordo com a necessidade |
| Drenagem | Esvaziar automaticamente a água do tanque após a conclusão do teste |
| Material do corpo | Liga de alumínio industrial |
| Dimensões (CxDxA) | 1100X1200X2800mm |
| Estrutura da máquina | Suporte de parede |
| Compressor de ar | Compressor de ar silencioso |
Aparelho de teste de tubos oscilantes (IPX3/4)
| Não. | Item | Parâmetros |
|---|---|---|
| 1 | Fornecimento de água | Taxa de vazão de água> 10L / min ± 5% de água limpa sem inclusão. Este dispositivo está equipado com unidade de filtragem de água limpa |
| 2 | O tamanho do tubo oscilante | Padrão fornecido com tubos oscilantes R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, feitos de aço inoxidável |
| 3 | Buraco da agulha | Φ0,4 mm |
| 4 | Ângulo incluído de dois furos | IPX3:120°; IPX4:180° |
| 5 | Ângulo de oscilação do tubo oscilante | Máx. ±175° pode ser predefinido (Nota: o padrão requer IPX3:120°; IPX4:360°, mas devido a haver uma plataforma giratória sob o tubo oscilante durante o teste, então 360° não pode ser alcançado durante o teste real, se não houver plataforma giratória, então 360° pode ser alcançado) |
| 6 | Velocidade de balanço | IPX3: 4s/tempo (2×120°); IPX4: 12s/tempo (2×360°); |
| 7 | Fluxo de água | Pode ser ajustado de acordo com o tamanho do pêndulo e o número de furos (0,07 L/min por furo) |
| 8 | Tempo de teste | 0,01S ~ 99 horas e 59 minutos, pode ser predefinido |
| 9 | Manômetro | 0~0,25 MPa |
| 10 | Requisitos do local | Sala de teste IP à prova d'água dedicada, o solo deve ser plano com iluminação 10A interruptor de vazamento à prova d'água (ou tomada) usado para o equipamento. Com boa função de afluência e drenagem. Instalação no solo |
| 11 | A área | De acordo com o tubo oscilante escolhido |
Bocal de pulverização (IPX3/4)
| Não. | Item | Parâmetro |
|---|---|---|
| 1 | Fornecimento de água | A vazão de água é de 50 ~ 150 kpa de água limpa sem inclusão. |
| 2 | Parâmetros do bico de pulverização | diâmetro externo: Ф102mm diâmetro esférico: SФ75,5mm Há um furo no meio e há 24 furos no círculo interno de furos dos quais o ângulo incluído é de 30°. Existem 96 furos no círculo externo de furos, cujo ângulo incluído é de 15°. 121 buracos no total. O diâmetro do furo: Ф0,5mm É feito de latão. |
| 3 | Fluxo de água | 10L/min±5%, ajustável por medidor de vazão (medidor de vazão não está incluído neste item, opcional) |
| 4 | Faixa de manômetro | 0~0,4Mpa |
| 5 | Defletor | Removível |
| 6 | Manômetro | 0~0,25 MPa |
| 7 | Requisitos do local | Sala de teste à prova d'água IP dedicada, o solo deve ser plano e com iluminação. Com boa função de entrada e drenagem. |
Bocal de mangueira (IPX5/6)
| Não. | Item | IPX5 | IPX6 |
|---|---|---|---|
| 1 | Fornecimento de água | Vazão de água > 12,5L/min±5% de água limpa sem inclusão. Isso pode ser alcançado pelo tanque de água em aço inoxidável e equipamento pressurizado | Taxa de vazão de água >100L/min±5% de água limpa sem inclusão. Isso pode ser alcançado pelo tanque de água em aço inoxidável e equipamento pressurizado |
| 2 | O diâmetro do bico | Ф6,3mm | Ф12,5mm |
| 3 | Fluxo de água | 12,5±0,625L/min, medidor de vazão é ajustável | 100±5 L/min, medidor de vazão é ajustável |
| 4 | A distância do bico do jato ao gabinete | 2,5~3m | 2,5~3m |
| 5 | Tempo de teste | Não menos que 1min/m²(não menos que 3 minutos) | Não menos que 1min/m²(não menos que 3mins) |
| 6 | Manômetro | 0 ~ 0,25 MPa | 0~0,25 MPa |
| 7 | Requisitos do local | Sala de teste à prova d'água IP dedicada cuja largura é superior a 3m, com boa função de entrada e drenagem. | Sala de teste à prova d'água IP dedicada cuja largura é superior a 3m, com boa função de entrada e drenagem. |
Câmara de imersão integrada e gabinete de controle (IPX7)
| Item | Parâmetro |
| Tamanho da câmara interna | 650mm×600mm×1500mm |
| Volume do tanque de água | Aprox. 500L |
| Controle de temperatura | Temperatura ambiente ~ 65°C (±3°C, PID) |
| Distância de elevação | 0~1200mm |
| Capacidade de carga | 100kg |
| Controlador | PLC Mitsubishi + tela sensível ao toque de 7 polegadas |
| Poder | CA trifásica 380 V, 50 Hz |
| Dimensões | 1400×750×1600mm |
Tanque de imersão profunda (IPX8)
| Item | Parâmetro |
| Tamanho do tanque | φ600mm×1000mm |
| Faixa de pressão | 0~5bar (personalizável) |
| Manômetro | 0~6bar, classe 0,25 |
| Tempo de teste | 0~99min |
| Pressão máxima | 5bar |
| Conexão | Mangueira de aço de alta pressão 3/4 |
Plataforma giratória (acessório IPX1~6)
| Item | Parâmetro |
| Diâmetro | φ600 mm |
| Velocidade | 1 rpm |
| Ângulo de inclinação | 0°, 15° |
| Rotação | 90° / contínuo |
| Material | Liga de alumínio industrial |
| Dimensões | 800×800×250mm |
Perguntas frequentes
Q1: Quais testes de IP o SN4418 pode realizar?
R: Ele suporta testes à prova d'água de gama completa:IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8.
P2: Quais padrões internacionais este sistema atende?
R: Atende plenamenteCEI 60529:2013eIEC60335-1 Cláusula 15para certificação à prova d'água do produto.
Q3: Preciso de gabinetes de controle extras?
R: Não. Todas as unidades sãocontrolado centralmentepelo gabinete de controle IPX7 integrado.
Q4: Qual é a diferença entre IPX7 e IPX8?
R: IPX7 éimersão temporária com pressão normal; IPX8 éimersão profunda de alta pressãoaté 5bar.
Q5: Quais são os requisitos de instalação?
R: Requer uma sala de teste à prova d'água dedicada com piso plano, valas de drenagem, água limpa da torneira e proteção contra vazamento à prova d'água 10A.
Q6: Os parâmetros de teste podem ser personalizados?
R: Sim. Tempo, fluxo, pressão, temperatura, ângulo podem ser todosdefinido com precisãona tela sensível ao toque.
Q7: O equipamento é à prova de ferrugem?
R: Uso de peças principaisaço inoxidável; corpo usa liga de alumínio industrial. É à prova d'água, à prova de ferrugem e de longa duração.
