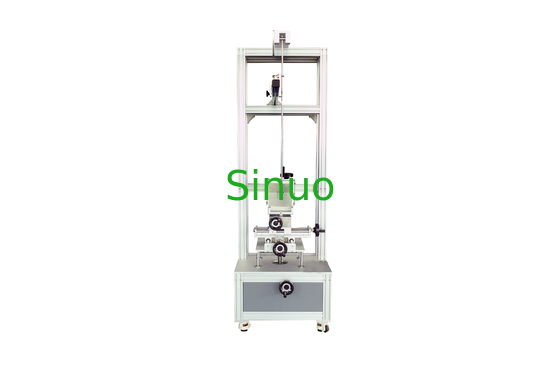

Testador de Impacto de Pêndulo de Baixa Energia IEC 60898 para Teste de Disjuntores e Tomadas

MOQ:	1
preço:	Customized
Embalagem padrão:	Caixa de compensado
Período de entrega:	30 dias
Método do pagamento:	T/t
Capacidade de abastecimento:	10 conjuntos por mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN2507

Applied Standard:

IEC60898-1

Impact Mass:

150±1g(200g)

Mounting Bracket Mass:

10±1Kg

Mounting Bracket Size:

175*175*8 mm

Sample Range:

Panel/rail/recessed/panel mount type

Impact Head:

R10 polyamide, hardness HR100

Mounting brackets:

Can rotate ±90°

Regulação da posição:

Ajustável de 100～100mm

Destacar:

Testador de Impacto de Pêndulo IEC 60898

Testador de Impacto de Pêndulo de Baixa Energia

Testador de Impacto de Pêndulo para Disjuntores

Descrição do produto

Teste de impacto de pêndulo de baixa energia IEC 60898 para ensaio de disjuntores e tomadas

Resumo do produto:

Este equipamento de ensaio de impacto de pêndulo de baixa energia é concebido para realizar ensaios de resistência a impactos mecânicos em conformidade com as normas IEC 61009-1:2012 e IEC 60898-1:2015.Aplica-se às tomadas de ligação, disjuntores, contatores, caixas de instalação e outros dispositivos eléctricos montados em painéis e em carris que possam ser submetidos a tensões mecânicas durante a utilização normal.

Utilizando um princípio de pêndulo de 1 metro (teste Eha), o martelo de impacto é libertado a partir de uma altura definida, proporcionando um impacto preciso na amostra de ensaio através da conversão de energia gravitacional.Este simula choques mecânicos do mundo real para avaliar a durabilidade e segurança estrutural de peças expostas.

Características principais:

Conformidade com a norma: IEC 61009-1:2012, CEI 60898-1:2015
Não é necessária instalação: conceção em pé, pronta para utilização
Suporte de montagem flexível: totalmente ajustável nas direcções X, Y e Z (± 100 mm) e capaz de rotação de ± 90° em torno dos eixos horizontal e vertical
Ensaios de impacto direcionados: o ângulo de libertação pode ser ajustado para atingir as superfícies dianteiras ou laterais da amostra
Suporte de amostra versátil: compatível com montagem de painel, montagem de trilho e interruptores de circuito embutido

Parâmetros técnicos:

Modelo	SN2507
Intervalo de amostragem aplicável	Montagem de painel, montagem de trilho, embutido, interruptor de circuito montado em painel
Cabeça do elemento de impacto	R10 poliamida, dureza HR100
Massa do elemento de impacto (massa equivalente)	150 ± 1 g ((200 g)
Qualidade do suporte de montagem	10 ± 1 kg
Parâmetros de montagem	Pode girar ± 90° em torno da placa de montagem, a placa de montagem pode girar ± 90° em torno do eixo vertical, X, Y, Z três eixos podem ser ajustados
Regulação da posição	Bracket X-100 ∼100 mm, Y-100 ∼100 mm, Z-100 ∼100 mm ajustável
Pendulo de balanço	Um pêndulo de aço com comprimento de 1000±1 mm, massa de 100±1 g, diâmetro exterior de material de 9 mm e espessura de parede de 0,5 mm
Altura de impacto	0-500 mm, visualização de escala (conversão do ângulo correspondente)
Placa de montagem do disjuntor	Placas laminadas 1751758
Instalação da amostra	Instalação de interruptor não fechada Clamps de montagem de disjuntores de montagem de painéis
Dimensão	860 mm × 650 mm × 2000 mm
Peso	Cerca de 140 kg.

Altura da Queda:

Energia /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Massa equivalente / kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altura de queda ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1, ver nota 3.2.2Nota 2: a unidade de energia desta parte do joule (J) é derivada da aceleração gravitacional padrão (g), o valor total de g em torno: 10 m/s2.

Testador de Impacto de Pêndulo de Baixa Energia IEC 60898 para Teste de Disjuntores e Tomadas 2

Testador de Impacto de Pêndulo de Baixa Energia IEC 60898 para Teste de Disjuntores e Tomadas 3

Testador de Impacto de Pêndulo de Baixa Energia IEC 60898 para Teste de Disjuntores e Tomadas 4
