IEC 61009-1 Fonte de Alimentação para Carga de Disjuntores Sistema de Teste

IEC 61009-1 Sistema de ensaio de alimentação de carga de energia para disjuntores

Normas e cláusulas:

O equipamento de ensaio cumpre os requisitos normalizados da norma IEC 61009-1:2012, IEC 60898-1:2015, secção 9.11, etc.

É utilizado para fornecer tensão de carga, corrente e fator de potência ajustáveis para testes de sistemas de contato mecânico-elétrico.É adequado para o ensaio da capacidade de comutação e da vida útil normal dos interruptores para instalações eléctricas fixas domésticas e similaresTambém adequado para ensaios de capacidade de ruptura e de vida útil normal de tomadas e tomadas para uso doméstico e para fins semelhantes, bem como para ensaios de tensão elétrica de lâmpadas e outros ensaios semelhantes.

Princípio de ensaio: o gabinete de carga produz uma fonte de alimentação trifásica e uma entrada de carga trifásica, e a carga pode ser dividida em resistente,cargas indutivas ou capacitivas (tipo de lâmpada fluorescente) e três em um opcionais. Corrente de linha de carga: 8-130A ajustável manualmente, tensão da linha de saída AC: 10-400V ajustável manualmente. Fator de potência de saída 0,3 ~ 0,999 ajustável elétrico.O aparelho tem as vantagens de ser bonito., uma disposição razoável e uma operação simples.

Características:

O gabinete de carga adota um quadro de estrutura de aço integral e placa de vedação branca Toyota.Corrente de energização do produto, tensão e potência, instrumento de exibição do fator de potência, interruptor de potência de carga, vários indicadores de estado, botões de arranque e parada, interruptor de conversão de capacidade, interruptor de conversão de tipo de carga e alarmes, etc.A parte inferior corresponde ao botão de regulação de saída de tensão, botão de regulação de corrente e botão de regulação de indutividade de cada canal. Cada gabinete de carga tem uma função de três em uma de cargas resistentes, indutivas e capacitivas (tipo de lâmpada fluorescente),que podem ser desligados por um interruptorO interior do armário de carga adota um forte arrefecimento por convecção do vento.que pode ser ligado com o conector do interruptor e o testador de vida útil da tomada através de fios, e corrente de saída, tensão e potência durante o processo de ensaio.

Parâmetros técnicos:

Modelo	SN2117C-130A
Estação de ensaio	Solteiro
Método de controlo elétrico	Controle por botão, visualização do instrumento
Carga incorporada	Combinação de resistores trifásicos, reatores e condensadores
Voltagem de saída	10 ~ 400V, precisão ± 0,5%, exibição digital
Corrente de saída	10 ̊130A, precisão ± 0,5%, visualização digital
Fator de potência	0.3 ¢ 0.98, precisão ± 0,5%, visualização digital
Potência de saída	0 ~ 120 kW, precisão ± 0,5%, visualização digital
Modo de carga	Resistentes, indutivos e capacitivos três em um, comutáveis
Carga de capacidade	70uf, 140uf, 7.3uf opcional
Potência de carga	Cada saída de carga e saída de carga alternada são opcionais
Número de ensaios	0~999999 vezes, pode ser definido
Potência de carga	1*125 kVA
Método de arrefecimento	Refrigeração por vento forte
Alarme de ultrapassagem	O limite superior da corrente de saída é de 130A e a saída será automaticamente cortada quando exceder 135A
Dimensão	1800 mm × 1200 mm × 1800 mm
Peso	Cerca de 1400 kg.
Fornecimento de energia	AC380/50Hz de quatro fios trifásicos, 130KVA/estação

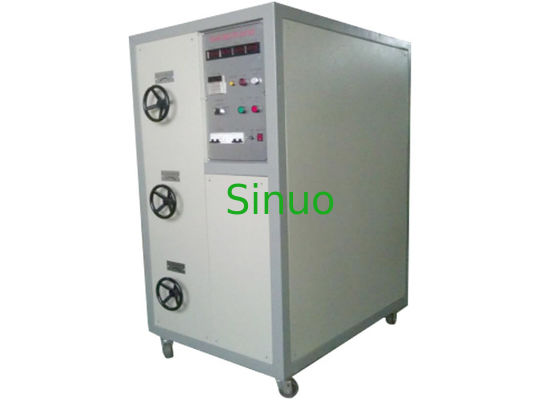

Mostrar detalhes:
