Name: IEC 60898-1 Características de desencadeamento do interruptor de circuito Máquina de ensaio de aumento de temperatura
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6616
Availability: InStock

MOQ:	1
preço:	Customized
Embalagem padrão:	madeira compensada
Período de entrega:	20 dias
Método do pagamento:	L/C, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	grupo 20 pelo mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN6616

Padrão aplicado:

IEC60898-1

Cláusula aplicada:

9.8, 9.9 e 9.10

Estação de teste:

Personalizável

Especificação da amostra:

2.5~125A

C.A. da saída atual:

1~320A

Tensão AC da saída:

1-5V

Destacar:

Equipamento de teste da compatibilidade eletrónica do IEC 61000-4-12

Equipamento de teste da compatibilidade eletrónica 4KV

Gerador de soada do teste do sinal da onda

Descrição do produto

Máquina de Teste de Características de Disparo de Disjuntor IEC 60898-1

Visão geral do produto:

O equipamento de teste é projetado e fabricado de acordo com os requisitos padrão de

IEC60898-1 cláusula 9.8, 9.9 e 9.10, IEC 60947-1 cláusula 7.2.1 e etc.

É feito para verificar se o disjuntor está em conformidade com os requisitos, que se aplicam a 1,13 vezes, 1,45 vezes e 2,55 vezes a corrente nominal para testar se ele dispara dentro do tempo especificado. O equipamento de teste também pode testar as características de disparo instantâneo do disjuntor, ou seja, aplicar de 3 a 20 vezes a corrente nominal para o teste para ver se ele desliga no tempo. Também atende aos requisitos de teste de 28 dias e teste de elevação de temperatura.

É adequado para testes online de disjuntores de caixa moldada e minidisjuntores antes de sair da fábrica. É um equipamento necessário para testes de desempenho elétrico de fabricantes de disjuntores.

Parâmetros técnicos:

Especificações do projeto	Conteúdo do parâmetro
Padrão aplicado	IEC 60898-1
Cláusula	9.8, 9.9, 9.10
Método de controle	Operação em computador com tela sensível ao toque de 18,5 polegadas
Linguagem de programação	Inglês
Itens de teste	1. Teste de atraso de minidisjuntor 1,13+1,45In; 2,55In 2. Teste instantâneo de minidisjuntor 3-20In 3. Teste de elevação de temperatura de minidisjuntor 4. Teste de 28 dias de minidisjuntor
Estação de teste	1 estação
Potência de entrada	AC380V 50Hz 40kVA
Parâmetros de disparo por atraso
Corrente AC de saída	1~320A
Tensão AC de saída	1-5V
Canal de corrente de saída	1 canal, os contatos do disjuntor multi-P são conectados em série para testar vários interruptores ao mesmo tempo (máx. 3 peças)
Testar produtos de minidisjuntores	2,5~125A
Forma de onda de saída de corrente	Onda senoidal (a distorção da forma de onda de corrente do equipamento de correção não é superior a 5%, o erro do sistema não é superior a 3%)
Método de controle de corrente	Ajuste automático, a corrente é definida na tela sensível ao toque
Precisão da corrente	Nível 0,5
Precisão da tensão	Nível 0,5
Relação de transformação	400/5A
Tempo de teste	1~999999s
Corrente	Após a aplicação de 1,13 vezes a corrente, ela aumenta rápida e automaticamente para 1,45 vezes a corrente em 5 segundos
Fixação	Adote o método terminal, atrasado: uma estação, instantâneo: uma estação.
Teste de disparo instantâneo
Fixação	Adote o método terminal, atrasado: três estações, instantâneo: uma estação.
Corrente de saída	AC3A～2500A
Correntes de disparo instantâneas	3-20 In
Tensão de saída	1-5V
Canais de corrente de saída	1 canal
Precisão da corrente	Nível 0,5
Resolução	1A
Tempo de teste instantâneo	≤0,2s
Configuração do limite superior do tempo de ação	1~200ms
Configuração do limite inferior do tempo de ação	1~200ms
Estação de teste	1 estação
Tempo de temporização	1~9999ms
Função de proteção:	Proteção contra curto-circuito, proteção contra sobrecarga, proteção contra vazamento
Teste de elevação de temperatura	Em condições normais de trabalho, quando o disjuntor é testado de acordo com as condições especificadas. O disjuntor não deve ser danificado para afetar sua função ou segurança de uso.
Canal de medição de temperatura	16 canais, resolução de temperatura: 0,1 graus, (1 canal mede a temperatura ambiente dentro da câmara)
Termopar	Tipo T ou Tipo K
Curva de temperatura	Exibição do computador com tabela de registro de dados de temperatura
Faixa de medição de temperatura	0~200 graus
Teste de 28 dias
Programa de teste	A amostra é fornecida com AC 30V e corrente nominal, o tempo de ligação é de 21 horas, o tempo de desligamento é de 3 horas e o ciclo é de 28 vezes. A temperatura do terminal é medida durante o último ciclo de ligação e, em comparação com a temperatura inicial medida, o valor de elevação de temperatura é comparado com os requisitos padrão. Após a medição da elevação de temperatura, a corrente aumenta para o valor da corrente de disparo em 5 segundos, e o disjuntor deve disparar dentro do tempo dado/predefinido.
Tensão de saída	Mais de AC 30V
Corrente AC de saída	AC 3-125A
Tempo de ligação	Tempo de ligação 0-99h, pode ser predefinido
Tempo de desligamento	0-99h pode ser predefinido
Número de ciclos	0-9999 vezes pode ser predefinido
Tempo de disparo	registrável
Corrente de disparo	3~200A
Avaliação dos resultados	1. Se o disjuntor disparou durante o teste ou não. Se disparou, falhou; se não disparou, passou. 2. Comparação da elevação de temperatura, se exceder o valor padrão em 15K, é defeituoso; se não exceder o valor padrão, é aceitável. 3. Após a corrente aumentar para a corrente de disparo, se disparar dentro do tempo dado/predefinido, é aceitável; se exceder o tempo dado/predefinido ou não disparar, é defeituoso.
Configuração
Cabo de conexão	Fios para teste de elevação de temperatura: 1, 1,5, 2, 2,5, 4, 6 e 10, cada especificação tem um comprimento de 1 metro e combina 5 PCS para cada especificação; 16, 25, 35 e 50, cada especificação tem um comprimento de 2 metros e combina 5 PCS para cada especificação
Termopar	Tipo K, 16 peças, 2m de comprimento cada peça
Controle de temperatura em câmaras	1 peça, para aquecer a câmara para (RT+5~50°C) aquecendo a câmara para (RT+5~50°C) 1 elemento de aquecimento em cada câmara. Sistema de controle para definir e manter a temperatura para cada câmara. 1 reguladores são instalados no painel de controle.
Hardware	Tela do computador maior que 18,5 pol, com WIFI
Furo de rosca	Cada estação de trabalho é equipada com furos de rosca para fácil conexão com instrumentos fora da caixa
Software	Segmentos de programa editáveis, capazes de formar curvas, gerar relatórios e imprimíveis

Características do equipamento:

A câmara do equipamento é soldada com aço de alta qualidade, a placa é revestida e selada, e a superfície é revestida com antiestático, antiferrugem e anticorrosão. A parte superior do equipamento é equipada com um painel, um interruptor de alimentação e uma variedade de extremidades de fios (para teste de disparo por atraso). O equipamento é projetado razoavelmente e usado com as vantagens de conveniência, operação simples, desempenho confiável e aparência bonita.

De acordo com o disparo por atraso da cláusula 9.10.2.1 ou 9.10.2.2 da norma IEC60898-1, as câmaras em SN2501C podem ser testadas independentemente ao mesmo tempo. De acordo com o teste instantâneo da cláusula 9.10.3.2-9.10.3.4 da IEC60898-1, ele só pode ser testado em tempos diferentes.

Tipo de teste	Combinação 1	Combinação 2	Combinação 3	Combinação 3
Teste de disparo por atraso	√
Teste de disparo instantâneo		√
Elevação de temperatura			√	√
Procedimento de teste de 28 dias				√

A câmara é equipada com um dispositivo de aquecimento, com uma faixa de controle de temperatura de RT+5~50°C, para que as amostras do modelo na câmara possam ser usadas em temperaturas ambiente normais, e inclui uma função de monitoramento de temperatura ambiente de três vias.

O software deve permitir que a execução de qualquer programa de teste seja interrompida a qualquer momento sem ter que esperar a conclusão do procedimento padrão, retendo os resultados obtidos no momento da interrupção.

Princípio do teste:

Este equipamento de teste adota o princípio de baixa tensão e saída de alta corrente, usa a grande corrente na máquina para isolar a corrente de saída do transformador, define o tamanho da corrente através da tela sensível ao toque, e a fonte de corrente constante ajusta o tamanho da corrente de saída do transformador, que tem a função de estabilizar automaticamente a corrente. Ele tem uma opção de definir o tempo de teste usando a tela sensível ao toque e comparar o tempo de disparo do teste para avaliar a qualidade do disjuntor.

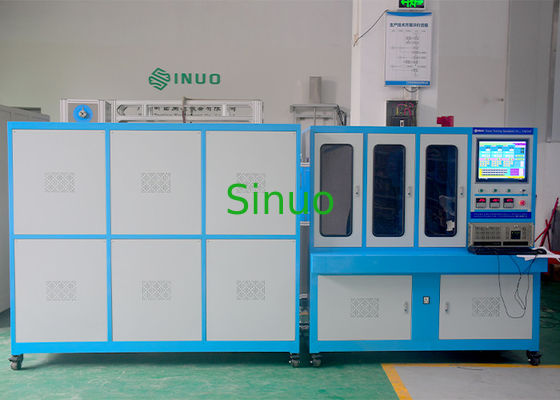

IEC 60898-1 Características de desencadeamento do interruptor de circuito Máquina de ensaio de aumento de temperatura 0
