IEC 60898-1 Cláusula 9.10 Equipamento de Teste de Disparo de Disjuntor 2500A

IEC 60898-1 Cláusula 9.10 Equipamento de Teste de Disparo de Disjuntor 2500A

Visão Geral:

Desenvolvido com base nos requisitos técnicos definidos pelo cliente, este equipamento está em conformidade com as normas nacionais e internacionais aplicáveis, incluindo IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) e JB/T8979-2006 (8.13), garantindo um desempenho confiável e padronizado para testes de disjuntores.

Este equipamento foi projetado para verificar o desempenho de disparo retardado de disjuntores, aplicando correntes em 1,13, 1,45 e 2,55 vezes o valor nominal, garantindo que o disjuntor dispare dentro dos limites de tempo prescritos. Ele também pode avaliar o comportamento de disparo instantâneo, sujeitando o disjuntor a correntes que variam de 3 a 20 vezes a corrente nominal para confirmar a conformidade com os requisitos de tempo de disparo.

É ideal para testes online de disjuntores de caixa moldada (MCCBs) e minidisjuntores (MCBs) antes da entrega. Como equipamento essencial para a verificação do desempenho elétrico na fabricação de disjuntores, possui instalação rápida de fixação, testes totalmente automáticos e julgamento inteligente de aprovação/reprovação.

A carcaça do equipamento é construída em liga de alumínio e aço de alta qualidade, com os painéis finalizados com revestimento de spray metálico e tratados para resistência antiestática, ferrugem e corrosão. A seção superior é equipada com um painel de controle, interruptor de alimentação e terminais de várias especificações dedicados a testes de disparo retardado. Com uma estrutura compacta, operação amigável, desempenho estável e uma aparência moderna e estética, este sistema oferece uma solução de teste eficiente e confiável.

Especificações Técnicas

UM. Câmara de Temperatura Constante

1. Integrada com o sistema de teste para fornecer um ambiente de temperatura controlada.
2. Faixa de temperatura: ambiente ~ 50°C
3. Resolução de temperatura: 0,1°C
4. Estabilidade da temperatura: ±1°C

DOIS. Parâmetros de Teste de Disparo Retardado

1. Faixa de Saída de Corrente AC: 3–350A
2. Faixa de Saída de Tensão AC: 0–5V
3. Canal de Saída: Saída de canal único; os contatos do disjuntor de vários polos são conectados em série para testes simultâneos.
4. Faixa de Produto Aplicável: Minidisjuntores com classificação de 3A a 125A
5. Forma de Onda da Corrente de Saída: Onda senoidal pura (distorção da forma de onda ≤5%, erro total do sistema ≤3%)
6. Modo de Controle: Regulação automática via interface touchscreen
7. Precisão da Corrente: Classe 0,5
8. Precisão da Tensão: Classe 0,5
9. Relação do Transformador de Corrente: 400/5A
10. Duração do Teste: Ajustável de 1 a 999.999 segundos
11. Processo de Teste: Após aplicar 1,13 vezes a corrente nominal, o sistema aumentará automaticamente para 1,45 vezes a corrente nominal em 5 segundos para testes progressivos.

TRÊS. Parâmetros de Teste de Disparo Instantâneo

1. Método de Fixação: Conexão terminal, configuração de estação única; compatível com disjuntores 1P–4P
2. Faixa de Corrente de Saída: AC 100A ~ 2500A
3. Número de Canais de Saída: 1 canal
4. Precisão da Corrente: Classe 5
5. Resolução da Corrente: 1A
6. Duração do Teste Instantâneo: ≤ 0,2s
7. Configuração do Limite Superior do Tempo de Ação: 1 ~ 200 ms
8. Configuração do Limite Inferior do Tempo de Ação: 1 ~ 200 ms
9. Estação de Teste: 1 estação
10. Sistema de Controle: PLC + Interface touchscreen
11. Faixa de Temporização: 1 ~ 999 ms
12. Recursos de Proteção: Proteção contra curto-circuito, proteção contra sobrecarga, proteção contra vazamento
13. Temperatura de Operação: 0 ~ +40°C
14. Umidade Relativa: 20% ~ 90% RH
15. Dimensões do Chassi: Comprimento 1000 mm × Largura 780 mm × Altura 1600 mm

QUATRO. Parâmetros de Teste de Elevação de Temperatura

1. Finalidade: Verificar se o disjuntor, sob condições normais de operação e testado de acordo com os procedimentos especificados, não apresenta uma elevação de temperatura que exceda os limites definidos na Tabela 7 da norma aplicável.
2. Requisito: O disjuntor deve permanecer intacto e totalmente funcional após o teste, sem comprometer a segurança operacional.
3. Canais de Medição de Temperatura: 8 canais
4. Resolução de Temperatura: 0,1°C
5. Faixa de Medição de Temperatura: 0 ~ 200°C
6. Tipo de Termopar: Tipo T
7. Exibição de Temperatura: Exibição de curva em tempo real
8. Registro de Dados: Função de registro de dados de temperatura integrada

Fiação para Teste de Elevação de Temperatura:

1. Especificações 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² — Comprimento: 1 metro cada, Quantidade: 5 peças por especificação
2. Especificações 16 mm², 25 mm², 50 mm² — Comprimento: 2 metros cada, Quantidade: 5 peças por especificação

Acessórios:

1. Adesivo especial para fixação de termopar — 1 frasco
2. Solvente para remoção de adesivo — 1 frasco

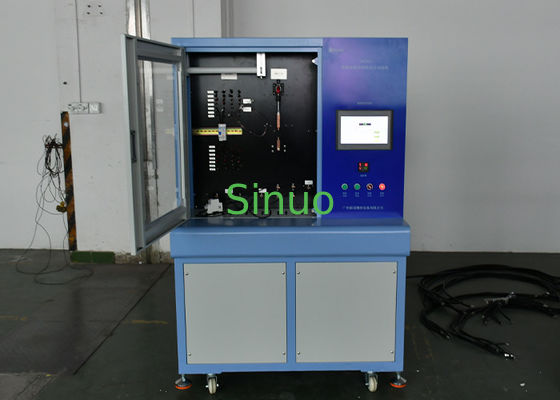

Exibição de Amostra:
