IEC60529 IPX6K9K Sistema de ensaio de jato de água de alta pressão e temperatura

IEC60529 IPX6K9K Sistema de ensaio de jato de água de alta pressão e temperatura

Padrão:

1. Código DIN 40050-9:1993 IP para o nível de protecção do compartimento

2. ISO 20653:2013 Veículos rodoviários - Classes de protecção (códigos IP) - Proteção dos equipamentos eléctricos contra objetos externos, água e contacto

3. GB/T 30038-2013 Veículos rodoviários Níveis de protecção dos equipamentos eléctricos e electrónicos (código IP)

4. IEC 60529: 2013 Código de nível de classificação de protecção (IP) para gabinetes elétricos

5. GB 4208-2017 Nível de protecção das conchas

Informações sobre as funções:

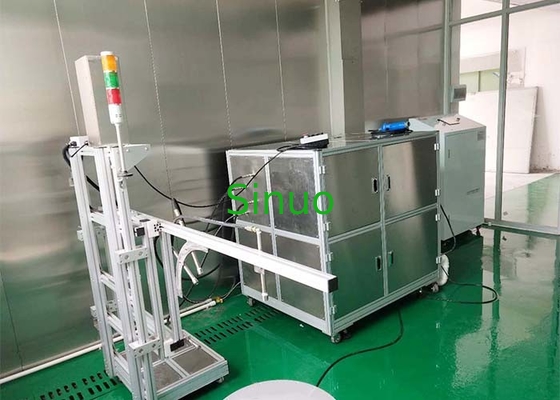

O principal objetivo deste equipamento é realizar testes de resistência à água IPX9K sobre a proteção de componentes elétricos, lâmpadas e revestimentos de produtos eletrônicos e elétricos de automóveis.É um equipamento de ensaio à prova d'água concebido para simular o ambiente natural ou a lavagem artificial de automóveis a alta pressão.Os principais componentes do equipamento devem incluir: bomba de água de êmbolo de alta pressão e alta temperatura, motor assíncrono trifásico,e os tubos de entrada e saída da bomba de água devem ser conectados com mangueiras de alta pressãoO equipamento é constituído principalmente por um gabinete de controlo, sistema de abastecimento de água, bocal de alta pressão, suporte de regulação elétrica do bocal e uma plataforma giratória de amostra.

Parâmetros técnicos:

Parâmetros técnicos IPX9K

1O ensaio satisfaz as necessidades de conchas pequenas ( amostras com uma dimensão máxima não superior a 250 mm) e grandes ( amostras com uma dimensão máxima igual ou superior a 250 mm).O tamanho máximo da amostra testada é:: Ø1150mmX750mm

2Temperatura da água de ensaio: 80 ± 5 °C, controlável

3. Especificações do bico: personalizado de acordo com gráficos padrão, atendendo aos requisitos padrão IPX9K

4Ângulo do bico: casca pequena (0°, 30°, 60°, 90°), superfície vertical da casca grande 90°

5Pressão de pulverização de água: 8MPa-10MPa (regulavel)

6Fluxo de pulverização de água: 14L/min-16L/min (regulado)

7Distância de jato de água: 100~250 mm ajustável

8. Trabalho de ligação do produto de ensaio: fornecer uma interface de ligação de amostras

9. Bomba de água: Bomba de água de alta pressão e alta temperatura importada da Itália. A casca do tipo água utiliza 4 válvulas de pistão de alta temperatura e alta pressão para controlar o trabalho de cada bocal

10. Utilizado para suportes de bocal de produtos grandes: a parte inferior pode ser movida electricamente para a frente e para trás, a altura para cima e para baixo pode ser movida electricamente,e o bico de 90 graus para baixo pode ser movido eletricamente para a esquerda e direita.

11Sensor: sensor de pressão eletrónico, saída valor de pressão, medidor de caudal da turbina, saída valor de caudal

12. Controle: Controle automático do tempo, pressão e fluxo. Pode controlar o tempo de trabalho, fluxo e pressão de cada bocal.A velocidade da bomba de reforço pode ser controlada alterando a frequência do conversor de frequência para alcançar o fluxo e pressão definidosTodos os dados são convertidos através de instrumentos inteligentes exibidos no painel de controlo

13Exibição: 7 polegadas Weinview tela sensível ao toque a cores

14Língua de interface: Inglês, entrada de tela sensível ao toque

15Modo de funcionamento: 0°, 30°, 60°, 90° para os produtos de pequena dimensão, 90° para os grandes produtos, ou uma combinação dos dois modos.

16. Função de exibição: atualização dinâmica dos dados de amostragem e configuração de parâmetros em tempo real. Pode exibir pressão, fluxo, temperatura, tempo de teste, etc.

17Funções de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curto-circuito, protecção da segurança da operação do pessoal

18Capacidade do reservatório de água: ≥ 200 L

19. Placa giratória: Diâmetro inferior 800 mm, placa giratória superior 350 mm, placa giratória inferior 150 kg, placa giratória superior 25 kg, postes são removíveis,produtos pequenos podem ser colocados na plataforma giratória superior, produtos grandes podem ser colocados directamente na plataforma giratória inferior após a remoção da plataforma giratória superior, velocidade de rotação: 5r/min± 1r/min

20Fornecimento de energia do equipamento: AC380V, 50Hz, 30KW.

Parâmetros técnicos IPX6K

1Adequado para ensaios IPX6K de produtos

2. Abertura do bico: ф6,3 mm

3Material do bico: aço inoxidável

4Fluxo de água: 75 L/min

5Pressão de jato de água: cerca de 1000KPa/min

6Tempo de ensaio: pelo menos 3 minutos, tempo definido pelo utilizador (controlado pelo sistema de controlo)

7A distância entre o bico e a carcaça: 2,5-3 m (controlada pelo testador)

8. suporte do bocal: a altura de elevação e ângulo são ajustáveis, o que é conveniente para a fixação do bocal e não requer operação manuseada

9Controle de fluxo e pressão: monitorização em tempo real dos sensores de fluxo e pressão, controlo inteligente dos conversores de frequência e parâmetros podem ser selecionados e definidos no gabinete de controlo

10Controlador: Mitsubishi PLC

11Interface homem-máquina: Weinview, 7 polegadas, ecrã sensível ao toque a cores

12Conversor de frequência:

13. bomba de água: bomba sul bomba vertical de aço inoxidável

14- Tanque de água: ≥ 500L de aço inoxidável

15. Placa giratória: Diâmetro inferior 800 mm, placa giratória superior 350 mm, placa giratória inferior 150 kg, placa giratória superior 25 kg, postes são removíveis,produtos pequenos podem ser colocados na plataforma giratória superior, produtos grandes podem ser colocados diretamente na plataforma giratória inferior após a remoção da plataforma giratória superior, velocidade de rotação: 5r/min± 1r/min (compartilhada por IPX6K e IPX9K)

16Funções de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curto-circuito.

17Tubo de água: mangueira de alta pressão.
