Sistema de teste de tubos oscilantes IEC60529 2013 IPX3~4
| Raining speed: | IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°) | Testing time: | 1-99999S pode ser predefinido |
| Pressure gauge: | 0~0.25MPa | Turntable: | Diâmetro: Φ600mm, velocidade de rotação: 1r/min, capacidade de rolamento: ≤50kgs |
| Needle hole: | Φ0,4 mm | Included angle of two holes: | IPX3: 120°; IPX4: 180° |
| High Light: | Sistema de teste de tubos oscilantes IEC60529 2013,sistema de teste de tubos oscilantes IPX3 |
||
IEC60529: Sistema de teste de oscilação de alta qualidade de 2013 tubos IPX3~4
Informações sobre o produto:
O sistema de teste de oscilação dos tubos IPX3~4 é projetado e fabricado de acordo com IEC60529: 2013. É usado testando o nível IPX3/IPX4 impermeável de produtos elétricos e eletrônicos.

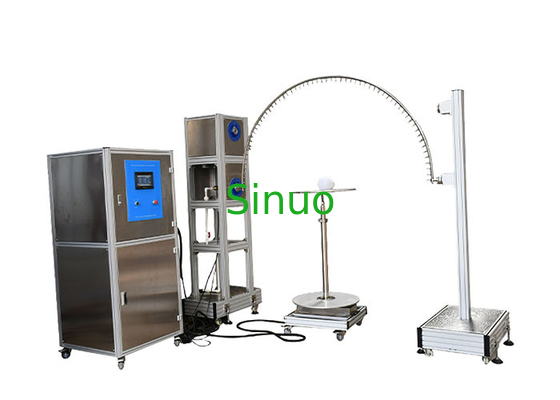

O conjunto completo de sistema de teste de oscilação dos tubos IPX3~4 é composto de um grupo de dispositivo de oscilação do balanço dos tubos, de um conjunto completo de tubos de oscilação de R200mm, de R400mm, de R600mm, de R800mm, de R1000mm, de R1200mm, de R1400mm, de R1600mm, de uma plataforma giratória, e de uma fonte de água e de um armário de controle inteligentes.
A fonte de água e o armário de controle inteligentes são compostos de um depósito de abastecimento de água, de uma bomba de água, e de um sistema de controlo. O fluxo da fonte de água do teste é controlado por um PLC, por um conversor de frequência, e por um medidor de fluxo.
Parâmetros técnicos:
Não. | Artigo | parâmetros |
1 | Fonte de água | Agua potável do volume de água rate>10L/min±5% sem inclusão. |
2 | O tamanho do tubo de oscilação | Vindo com R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubos de oscilação de R1600mm, feitos de aço inoxidável |
3 | Furo da agulha | Φ0.4mm |
4 | Ângulo incluído de dois furos | IPX3: 120°; IPX4: 180° |
5 | Ângulo de oscilação do balanço do tubo | ±175° máximo pode ser pré-ajustado |
6 | Chovendo a velocidade | IPX3: 4s/time (2×120°); |
7 | Volume de água | Pode ser ajustado de acordo com o tamanho da oscilação e o número dos furos de pino (0,07 L/minX pelo furo) |
8 | Tempo de teste | 1-99999S pode ser pré-ajustado |
9 | Calibre de pressão | 0~0.25MPa |
10 | Plataforma giratória | Diâmetro: Φ600mm, velocidade de rotação: 1r/min, capacidade de rolamento: ≤50kgs |
11 | Exigências do local | A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação. |
12 | Controle elétrico | PLC & tela táctil |
13 | Fonte de alimentação para este equipamento | C.A. 380V, 50Hz, 4KW |
| 14 | Fonte de alimentação para a amostra | AC220V, 10A |
