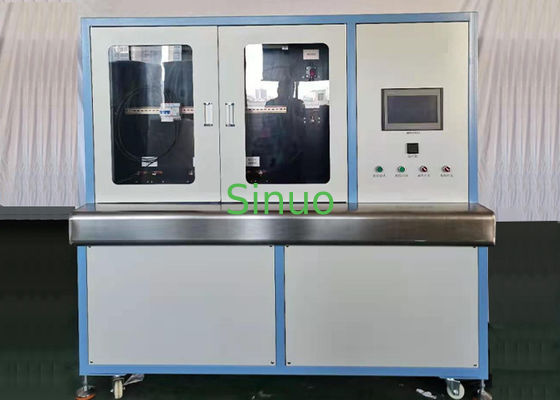

Equipamento de ensaio abrangente de arranque de disjuntores IEC60898-1, secção 9.10

Equipamento de ensaio abrangente de arranque de disjuntores IEC60898-1, secção 9.10

Informações sobre o produto:

Este equipamento de ensaio de disjuntores foi concebido e fabricado de acordo com os requisitos técnicos fornecidos pelos clientes e cumpre as normas nacionais da norma IEC 60898-1, n.o 9.10/ GB10963.1-2005 cláusula 9.10, GB14048.1-2006 cláusula 7.2.1, e JB/T8979-2006, cláusula 8.13.

Pode testar as características de arranque retardado do disjuntor: isto é, aplicar 1,13 vezes, 1,45 vezes e 2,55 vezes a corrente nominal para testar se ele arranca dentro do tempo especificado.

Ele também pode testar as características de desencadeamento instantâneo do disjuntor, ou seja, aplicar 3 ~ 20 vezes a corrente nominal para testar se ele desencadeia dentro do tempo especificado.

É adequado para testes online pré-entrega de disjuntores de circuito moldados e pequenos disjuntores.É um equipamento necessário para testes de desempenho elétrico dos fabricantes de disjuntoresEste equipamento tem as funções de instalação rápida do produto, teste automático e julgamento automático.

A caixa de equipamento é montada com aço de liga de alumínio de alta qualidade, a placa é pulverizada com metal e a superfície é pulverizada com antiestático, anti-ferrugem e anti-corrosição.A parte superior do equipamento está equipada com um painelO equipamento é razoavelmente concebido, fácil de utilizar, simples de operar, de desempenho fiável,E bonita de aparência..

Método de ensaio:

Este equipamento de ensaio adota o princípio de baixa tensão e alta corrente de saída, utiliza o transformador interno de isolamento de alta corrente para a corrente de saída,define o tamanho de corrente através da tela sensível ao toque para controlar a fonte de corrente constante, e a fonte de corrente constante controla o tamanho da tensão de entrada primária do transformador para ajustar o tamanho da corrente de saída.O tempo de ensaio é definido através da tela sensível ao toque e comparado com o tempo de viagem de teste para julgar a qualidade do disjuntor.

Potência de entrada do equipamento: trifásico 380V/50HZ/10KVA;

Características de ensaio dos disjuntores de caixa moldados: características de arranque instantâneo de pequena dimensão, características de arranque retardado, ensaio de aumento de temperatura

Modo de controlo: controlo por ecrã táctil por PLC

Parâmetros técnicos:

1. Câmara de temperatura constante:

• A câmara de temperatura constante é combinada com a máquina de ensaio para manter a temperatura: temperatura ambiente ~ 50 graus, resolução de temperatura 0,1 graus, estabilidade de temperatura ± 1 grau.

2- Parâmetros de atraso:

• Corrente AC de saída: 3~350A;
• Voltagem AC de saída: 0~5V;
• Caminho da corrente de saída: 1 caminho, os contatos do disjuntor multi-P são ligados em série para testar vários interruptores;
• Teste de produtos de pequenos disjuntores: 3~125A
• Forma de onda de saída de corrente: onda senoidal (a distorção da forma de onda da corrente do equipamento de correcção não é superior a 5%, o erro do sistema não é superior a 3%)
• Modo de controlo da corrente: regulação automática, a corrente é definida no ecrã táctil;
• Precisão de corrente: nível 0,5;
• Precisão da tensão: nível 0,5;
• Relação do transformador: 400/5A;
• Tempo de ensaio: 1~999999s;
• Após aplicar 1,13 vezes a corrente, elevar-se-á automaticamente para 1,45 vezes a corrente em 5 segundos;

3Parâmetros do ensaio de descarga instantânea:

• Instalação: adota o método terminal, instantâneo uma estação; atende 1-4P disjuntor
• Corrente de saída: AC 100A~10000A;
• Número de caminhos de corrente de saída: 1 caminho,
• Precisão de corrente: 5 níveis;
• Resolução: 1A
• Tempo de ensaio instantâneo ≤ 0,2 s;
• Ajuste do limite superior do tempo de acção: 1~200 ms;
• Tempo de ação: 1 a 200 ms;
• Estação de ensaio: 1 estação
• Método de controlo do equipamento: PLC+controle por ecrã táctil
• Tempo de cronometragem: 1 a 999 ms;
• Função de protecção: protecção contra curto-circuito, protecção contra sobrecarga, protecção contra fugas;
• Temperatura ambiente: 0 ~ +40°C;
• 15) Umidade relativa: (20 ~ 90)% RH;
• Tamanho do chassi: comprimento 100*largura 780*altura 1600

4. Teste de aumento de temperatura:

• Quando o disjuntor estiver em condições normais de funcionamento e for testado de acordo com as condições especificadas,O aumento da temperatura de cada componente não deve exceder o valor-limite especificado no quadro 7.;
• O interruptor não deve ser danificado de modo a afectar a sua função ou utilização segura;
• Medição de temperatura de 8 vias, resolução de temperatura de 0,1 graus;
• Cabos para ensaio de elevação de temperatura: 1, 1.5, 2, .5, 4, 6, 10, cada especificação tem 1 metro de comprimento, 5 peças cada;
• Fios para ensaio de subida de temperatura: 16, 25, 50, cada especificação é de 2 metros de comprimento, 5 peças cada;
• Cola especial para elevação de temperatura: 1 frasco;
• Água para dissolver a cola: 1 frasco;
• Intervalo de medição 0 a 200 graus;
• Modelo de termopares: tipo T;
• Com visualização da curva de temperatura; com tabela de registo de dados de temperatura.
