Visão geral do equipamento:

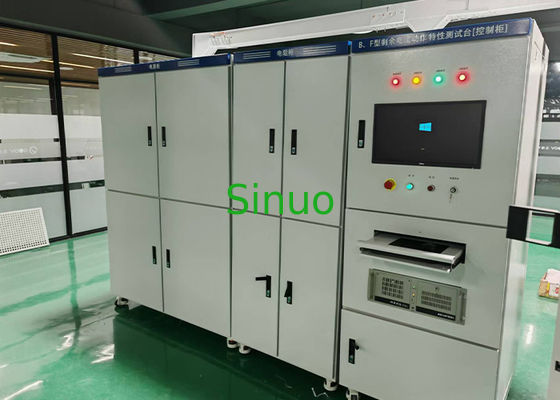

1. gabinete de controlo de fugas:
O gabinete de controle de vazamento consiste principalmente de três testadores de vazamento (S1 vazamento fechado, vazamento tipo B 10A e vazamento 500A) juntamente com o circuito de controle.
Suporta testes abrangentes de todos os tipos de disjuntores de corrente residual (RCCB) actualmente em utilização, incluindo:

• Tipo de CA(50 Hz onda sinusoidal AC)
• Um tipo(50 Hz onda sinusoidal AC + DC pulsante)
• Tipo F(ondas AC de frequência variável e ondas compostas)
• Tipo B(tipo com todas as funções)

É capaz de gerar e testar várias formas de correntes residuais, tais como:

• Correntes residuais de CA sinusoidais a frequências de 150 Hz, 400 Hz, 1000 Hz e inferiores
• Corrente residual AC sobreposta a corrente residual DC suave
• Corrente residual de CC pulsante sobreposta a corrente residual de CC suave
• Correntes residuais de corrente contínua pulsante geradas por circuitos de retificadores bifásicos ou multifásicos
• Corrente residual de CC suave

2Sistema de controlo automático:
O sistema de controlo automático é constituído principalmente por:

• Computador industrial Advantech (CPU i7, RAM 8G)
• 21Monitor LCD de 5 polegadas
• HMI do painel táctil MCGS
• Módulos de aquisição de parâmetros elétricos Qingzhi
• PLC Omron
• Vários componentes de controlo de baixa tensão
• Transformadores de amostragem e outras peças de suporte

3. 125A Corrente de carga:
O sistema de carga fornece umacom carga totalmente resistente ajustável de 1A a 125A, composto por múltiplas resistências paralelas com valores específicos (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
A comutação de carga é controlada por contatores, comAjuste automático e funcionamento simultâneo em três fases.

Parâmetro técnico

Conteúdo do ensaio

Tipo de CA
(1) quando não houver carga, utilizar a corrente residual para ensaio.

(2) Quando a corrente residual aumenta de forma constante, verificar a correcção da acção.

(3) Quando a corrente residual estiver fechada, verificar a correcção da acção.

(4) Quando a corrente AC sinusoidal residual aparecer repentinamente, verificar a correcção da ação.

Tipo S: quando a corrente residual e o tempo de ensaio do quadro 2 são adicionados de repente, o produto não desliga.

(5) Quando o valor da corrente residual entre 5 In e 500 A aparecer repentinamente, verificar a correcção.
As classes atuais são: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Em estado de carga, ensaio com corrente residual.
Quando a corrente nominal for inferior, proceder ao ensaio em conformidade com o ponto 9.9.2.2 e 9.9.2.3.

(7) Condições de ensaio especiais para os RCD cuja função de funcionamento esteja relacionada com a tensão de alimentação.
Teste com uma tensão 0,85 vezes e uma tensão 1,1 vezes a da tensão nominal.

Um tipo
(1) Verificar a operação correta quando a corrente contínua pulsante residual continua a aumentar

(2) Verificação do funcionamento correcto em caso de uma corrente contínua pulsante residual súbita

(3) Função correta sob carga, com corrente nominal, ensaio de acordo com 9.21.1.1

(4) Verificar a correta operação quando a corrente residual pulsante de CC é sobreposta a uma corrente de CC suave de 0,006A

Tipo F
(1) Verificar o funcionamento correcto quando a corrente residual combinada aumenta constantemente.

(2) Verificar o funcionamento correcto quando a corrente residual combinada é aplicada de repente.

(3) Verificar o correcto funcionamento de um RCD de tipo F de quatro polos, quando surge uma corrente residual quando apenas dois polos estão alimentados.
Ensaiar o produto de quatro pólos de acordo com o ponto 9.1.2, mas só teste o condutor neutro e uma das linhas.

(4) Verificar o desempenho sob corrente residual de entrada. Aplicar um pulso com uma corrente de pico de 10Ind, medir 3 vezes na direcção da frente e 3 vezes na direcção inversa,e o produto não tropeça.

(5) Verificar a correcção quando uma corrente residual de CC pulsante é sobreposta a uma corrente fluida de 10 mA. Superpor uma corrente residual de CC fluida de 10 mA à corrente residual de CA à frequência nominal.

Tipo B
(1) Verificação da correcção para correntes residuais de CA sinusoidais de 1000 Hz e abaixo
a. Aumentar lentamente de 0,2 In para o valor de acção da corrente residual especificado no quadro 2 em 30 segundos.
b. Verificar a corrente de ruptura Se a corrente especificada no quadro 2 aparecer repentinamente, testar o tempo de descarga do produto.
RCD geral: T<0,3 s RCD tipo S: 0,13 s ≤ T <0,5 s
IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A 0

(2) Verificação do funcionamento correcto quando a corrente residual AC é sobreposta a uma corrente residual DC suave.
Superponham-se 0,4 vezes a corrente de funcionamento residual nominal à corrente residual CA (tipo CA) à frequência nominal.
Corrente residual de corrente contínua uniforme ou corrente residual de corrente contínua uniforme de 10 mA (o que for maior).

(3) Função correta quando a corrente residual de corrente contínua pulsante é sobreposta a corrente contínua suavecorrente residual
IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A 1
Uma corrente residual de CC suave de 0.4 vezes a corrente residual de funcionamento nominal ou uma corrente residual de CC suave de 10 mA (a maior das duas) é sobreposta à corrente residual AC de frequência nominal (tipo A), ângulo de 0°).

(4) Verificar o funcionamento correto quando uma corrente residual de CC é gerada por um circuito rectificador de duas fases
a. Aumentar lentamente a corrente de 0,2 a 2 para testar a corrente de desencadeamento do produto.
b. De acordo com o valor de corrente especificado no quadro 1, adicionar subitamente a corrente de fuga e testar o tempo de descarga do produto.
IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A 2

(5) Verificação do funcionamento correcto quando é gerada uma corrente residual de CC num circuito rectificador de uma fonte de alimentação trifásica
a. Aumentar lentamente a corrente de 0,2 a 2 para testar a corrente de desencadeamento do produto.
b. De acordo com o valor de corrente especificado no quadro 1, aumentar repentinamente a corrente de fuga e testar o tempo de descarga do produto.
IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A 3

(6) Verificar o funcionamento correto sem carga ao suavizar a corrente residual de CC
a. Aumentar lentamente de 0,2 cm para 2 cm para testar a corrente de desencadeamento do produto.
b. Aumento súbito da corrente de fuga de acordo com o valor de corrente especificado no quadro 1 para testar o tempo de descarga do produto.
IEC 62423 Sistema de ensaio de corrente residual do disjuntor 500A 4

(7) Verificar o funcionamento correto com corrente residual de CC uniforme sob carga.
Teste a corrente de descarga do produto aumentando lentamente a corrente de 0,2 a 2 In.

(8) Verificar o correcto funcionamento dos RCD de tipo B de três e quatro polos quando apenas dois polos são fornecidos.
Realizar o ensaio em conformidade com o ponto 9.2.1.2 e 9.2.1.7.1, fornecendo apenas energia neutra e de fase (uma fase).

(9) Após o ensaio, verificar se o RCD é acionado por uma corrente de ensaio de 2.5 In de CC suave.

Forma de onda de saída de corrente

1. Tipo A 0°

2. Tipo A 90°

3Tipo A 135°

4. Tipo AC

5. DC+

6. Tipo AV 1000 Hz

7DC2P

8. onda composta

9. Tempo de acção AC300mA

10. Tempo de acção DC1000mA
