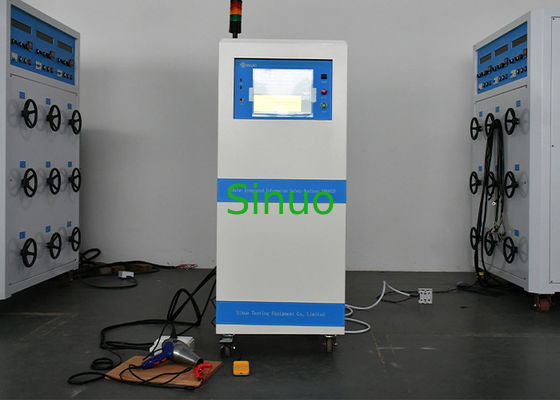

IEC 61009-1 Analisador de Segurança de Informação Integrada Modular para Interruptores de Circuito

Analisador de Segurança de Informações Integrado Modular para Disjuntor IEC 61009-1

Revisão de Produtos:

Este equipamento de teste de segurança elétrica está em conformidade com várias normas internacionais, incluindo IEC 61009-1:2012, IEC 60898-1:2015 (Cláusula 9.7), entre outras. Ele incorpora sete funções de teste principais: tensão suportável AC, tensão suportável DC, resistência de isolamento, continuidade de aterramento, corrente de fuga, medição de potência e verificação de partida em baixa tensão.

Como um analisador de conformidade de segurança modular de última geração, o sistema adota uma arquitetura altamente integrada, permitindo a configuração flexível das funções de teste de segurança. Ele suporta interconexão de informações perfeita e oferece recursos como aquisição, armazenamento, análise e transmissão de dados em tempo real. Este design avançado o torna uma solução ideal para ambientes de manufatura inteligentes e em rede e sistemas de inspeção de fábrica baseados em IoT.

Estrutura e Características:

• Design Modular:Adota uma estrutura totalmente modular com cartões funcionais independentes. Múltiplas funções de teste podem ser selecionadas e personalizadas de forma flexível de acordo com os requisitos, apoiando o desenvolvimento de um sistema inovador de vendas e serviços.

• Capacidade de Teste Paralelo:Suporta testes simultâneos de tensão suportável, resistência de isolamento e continuidade de aterramento, reduzindo significativamente o tempo total de teste e melhorando a eficiência.

• Diagnóstico Inteligente de Falhas:Equipado com funcionalidade de autodiagnóstico de falhas, capaz de exibir causas específicas de falhas. Combinado com arquitetura modular e capacidade de atualização remota, permite a solução de problemas e manutenção rápidas.

• Atualização Remota de Software:Suporta atualizações remotas de software, garantindo a resolução oportuna de problemas de aplicação e atendendo às necessidades de personalização em evolução.

• Descarga de Alta Velocidade:Utiliza tecnologia patenteada de descarga rápida, permitindo a descarga segura da tensão residual do objeto testado em 50 milissegundos.

• Proteção de Segurança Avançada (GFI):Apresenta proteção inteligente de alta tensão com monitoramento em tempo real dos circuitos de teste. Se for detectado contato humano acidental com o circuito de alta tensão, o sistema cortará automaticamente a saída para evitar choque elétrico e garantir a segurança do operador.

• Conectividade Sem Fio:Módulo WiFi integrado suporta conexão a redes sem fio ou hotspots móveis, permitindo diagnósticos remotos, atualizações de software e transmissão de dados para aplicações de fábrica inteligente integradas.

• Fonte de Alimentação Integrada:Inclui uma fonte de alimentação de frequência variável integrada, capaz de fornecer saídas de tensão e frequência ajustáveis em tempo real. A configuração padrão oferece até 6 kVA de saída, com opções para capacidades maiores disponíveis mediante solicitação.

• Detecção de Falha por Arco:Capaz de detectar arcos anormais ou curtos-circuitos na fiação do objeto de teste, efetivamente triando produtos defeituosos ou perigosos.

• Integração de Código de Barras:Suporta a leitura de código de barras para iniciar testes, agrupar itens de teste e vincular códigos de barras com dados de teste para melhor rastreabilidade e gerenciamento de dados.

• Gerenciamento Abrangente de Dados:Visualização de dados em tempo real por meio de gráficos e estatísticas, facilitando a análise e o relatório detalhados. Compatível com bancos de dados convencionais e suporta a integração com MES e outros sistemas de informações empresariais.

Conteúdo do Teste:

Resistência de Aterramento (GR)
Saída nominal		32A/600mΩ
A faixa de tensão de saída		1.00～32.00A
Resolução de tensão		0.01A
Precisão da tensão de saída		±(1%× valor definido +3 palavras)
Flutuações de corrente		≤0.4% x Valor definido/min
A tensão de saída		3.00-8.00V AC
A resolução do		0.1V
A frequência de saída		50Hz/60Hz
Precisão da frequência		±0.1Hz
Configuração de resistência superior/inferior		0.1-600mΩ
Faixa de resistência	0.1-600mΩ	1.00～10.00A
	0.1 o Rm Ω R=(6400/ valor de corrente definido)m ω	10.10～64.00A
Resolução da medição de resistência		0.1/1mΩ
Precisão da medição de resistência		±(1%× valor lido +3 palavras)
Faixa de medição de tensão		0.00-6.40V AC
Resolução da medição de tensão		0.01V
Precisão da medição de tensão		±(1%× valor lido +3 palavras)
Compensação de resistência		0-100mΩ
O teste de tempo		0,0.3-999.9s
Resolução temporal		0.1s
Precisão do tempo		±(0.2%× valor lido +3 palavras)



Corrente de toque/corrente de fuga
Configuração da Sonda de Teste	Corrente de contato com o terra: G-L, G-N, AUTO (G-L, G-N)
	Corrente de contato com a superfície: PH-L, PH-PL
7 tipos de circuitos de simulação do corpo humano (MD) são padrão (rede do corpo humano personalizada opcional)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
Fonte de alimentação de teste		Comutação de polaridade: Ligado, Desligado, Automático
		Conversão aterrado e não aterrado: Ligado, Desligado
		A transição entre o estado de conexão normal e o estado de não conexão da linha neutra da fonte de alimentação de teste: LIGADO, DESLIGADO
Saída de tensão de teste		Monofásico, requer um transformador de isolamento externo ou fonte de alimentação de frequência variável; fornece a tensão e a frequência necessárias para o teste.
Configuração do limite superior de tensão de teste		0.0V~300.0V AC
Configuração do limite inferior de tensão de teste		0.0V~300.0V AC
Resolução da tensão de teste		0.1V ; 45Hz~65Hz
Faixa de medição de tensão de teste		0.0V~300.0V,45Hz~65Hz
Resolução da tensão de teste		0.1V,45Hz~65Hz
Precisão da medição de tensão de teste		20.0V~300.0V: ±(2%×valor lido+3 dígitos)
corrente de carga		20A
Proteção contra sobrecorrente		Corrente RMS e tempo de resposta: 25A＜3s
		Corrente de pico e tempo de resposta: 70A＜10ms
Limite superior de medição de corrente de toque (valor efetivo)		0.0mA～20.000mA
Limite inferior de medição de corrente de toque (RMS)		0.0mA～20.000mA
Resolução da medição de corrente de toque (RMS)		0.001mA
Erro de julgamento da medição de corrente de toque (RMS)	AC	±(1%×valor lido+3 dígitos)
	15Hz≤f≤ 100kHz	±(1%×valor lido+3 dígitos)
	100kHz＜f≤ 1000kHz	±(2%×valor lido+3 dígitos)
Faixa de compensação de corrente de toque		0.000~1.000mA; medição automática; pode ser ativada ou desativada
tempo de teste		0; (1 ~999.9); 0 é infinito
Resolução do tempo de teste		0.1s
precisão do teste		±( 1% × valor definido + 1 palavra)
método de teste		AUTO (G-L, G-N); tempo para 1 e meia vezes cada



Potência de Carga
Configurações de limite superior/inferior de potência		0.0～6000W
Faixa de medição de potência		0.0-999.9W,1000-6000W
Resolução da medição de potência		0.1W,1W
Precisão da Medição de Potência	PF＞0.9	±(0.1%×valor lido+0.1%×faixa)
	PF≤0.9	±(0.4%×valor lido+0.1%×faixa)
Faixa de medição de tensão		0.0-300.0V
Resolução da medição de tensão		0.1V
Precisão da medição de tensão		±(0.1%×valor lido+0.1%×faixa)
tempo de teste		0,0.3~999.9s
Resolução de tempo		0.1s
precisão do tempo		±(0.2%×valor definido+1 palavra)



Partida em Baixa Tensão
Configuração de limite superior/inferior de corrente	0.00-20.00A
Faixa de medição de corrente	0.000-9.999A ,10.00-20.00A
Resolução da medição de corrente	0.001A/0.01A
Precisão da medição de corrente	±(0.1%×valor lido+0.1%×faixa)
Faixa de medição de tensão	0.0-300.0V
Resolução da medição de tensão	0.1V
Precisão da medição de tensão	±(0.1%×valor lido+0.1%×faixa)
tempo de teste	0,0.3~999.9s
Resolução de tempo	0.1s
precisão do tempo	±(0.2%×valor definido+1 palavra)



Configuração
Interface de Comunicação	WIFI, porta de rede, USB, RS232 (RS485, CAN opcional)
Dimensões (L×A×P), mm	550*1360 (incluindo rodízios sem luz de alarme) *600
Acessórios (padrão)	Caixa de teste, braçadeira de teste, pedal, luz de alarme, manual de instruções



Interface de Teste:
