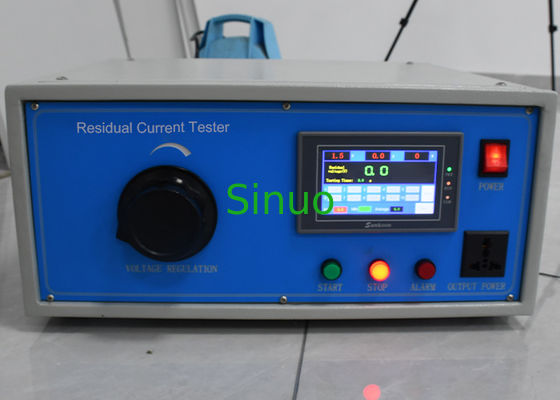

IEC 61009-1 Teste de características de acção do dispositivo de proteção de corrente residual
| Applied Standards: | IEC61009-1, IEC60898-1, IEC61008-1 | Current Voltage Accuracy: | Classe 1; C: 0,1 mA; V: 0,1 V |
| Power Consumption: | Máximo 1500W | Current Output Range: | AC: 5~2000mA |
| Timing Accuracy: | 5 mS, resolução 1 mS | Output Voltage: | CA 3 PH 10~415V |
| High Light: | Câmara surda do teste da compatibilidade eletrónica,Câmara do teste da compatibilidade eletrónica CISPR25,Câmara automotivo do teste da compatibilidade eletrónica do ESA |
||
IEC 61009-1 Teste de características de acção do dispositivo de proteção de corrente residual
Visão geral do sistema:
O equipamento de ensaio cumpre os requisitos normalizados da norma IEC 61009-1:2012, CEI 60898-1:2015, CEI 61008-1:2010, etc.
É utilizado para a verificação automática das características de funcionamento de pequenos disjuntores de fugas e verifica o desempenho de segurança dos disjuntores.O instrumento toma o processador de alta velocidade ARM-7 como o núcleo, equipado com um conversor A/D de valor efetivo real de alta velocidade, gerador de sinal sinusoidal DSS e amplificador de potência com rastreamento da rede, o instrumento produz corrente automática,e pode executar corrente de ação, tempo de acção, etc.
Características:
¢ Conversão AD RMS verdadeira de alta velocidade e alta precisão de 24 bits, amostragem precisa da corrente e da tensão de funcionamento
Processador de alta velocidade para amostragem precisa do tempo de ação
¢ Suporte ao protocolo de comunicação Modbus-RTU padrão
¢ Apoio à selecção rápida da corrente de funcionamento para produtos convencionais e à definição separada da corrente de funcionamento para produtos não convencionais
Processador incorporado de 32 bits, processamento de alta velocidade de uma grande quantidade de dados de comunicação
Interface de comunicação serial assíncrona full-rate RS232/485, a taxa de transmissão máxima pode atingir 115200bps
Proteção do isolamento dos sinais de entrada e saída, trabalho seguro
¢ Desenvolvimento de WDT, um vigilante de software e hardware, para garantir a estabilidade do sistema
Os parâmetros de configuração são armazenados na memória flash, que não será perdida quando a energia estiver desligada, e serão armazenados permanentemente
¢ Projeto anti-interferência de software e hardware, pode adaptar-se a ocasiões com ambiente eletromagnético áspero
Parâmetros técnicos:
| Modelo | SN2502 |
| Plataforma de detecção | O dispositivo está equipado com um conjunto de interfaces de ensaio de triturador trifásico de protecção contra fugas.e a estação de detecção pode ser testada de forma independente. |
| Consumo de força de trabalho | Máximo de 500 W |
| Precisão da tensão de corrente | Classe 1; resolução de corrente 0,1 mA; resolução de tensão 0,1 V |
| Intervalo de saída de corrente | AC:5~2000mA |
| Tensão de saída | 0 ~ 250 V |
| Precisão de tempo | 5 mS, resolução 1 mS |
| Seleção da fase do tipo A | 0 graus (2000mA), 90 graus (2000mA), 135 graus (30mA) |
| Indicador | O interruptor de alimentação do dispositivo utiliza um interruptor de auto-bloqueio com uma luz indicadora, e a luz do interruptor acende quando o interruptor é ligado.Há uma luz indicador de marcha no painel de equipamento, e a luz indicadora estiver acesa quando o equipamento estiver a funcionar |
| Dimensão | 430 mm × 370 mm × 280 mm |
| Peso | Cerca de 30 kg. |
