Name: IEC 61009-1 Disjuntores 500mm Máquina de Ensaio de Impacto Mecânico
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6618
Availability: InStock

MOQ:	1
preço:	Customized
Embalagem padrão:	madeira compensada
Período de entrega:	30 dias
Método do pagamento:	L/C, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	Grupo 10 pelo mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN6618

Padrão aplicado:

IEC 61009-1

Impacto maciço:

150 ± 1 g ((200 g)

Massa do suporte de montagem:

10 ± 1 kg

Tamanho do Suporte de Montagem:

175*175*8 mm

Escala da amostra:

Tipo de montagem do painel/relógio/reboque/painel

Cabeça de impacto:

R10 Poliamida, Dureza HR100

Destacar:

Sistema de teste do IEC 61000-4-6 BCI

Sistema de teste da compatibilidade eletrónica BCI

equipamento de teste da compatibilidade eletrónica 400MHz

Descrição do produto

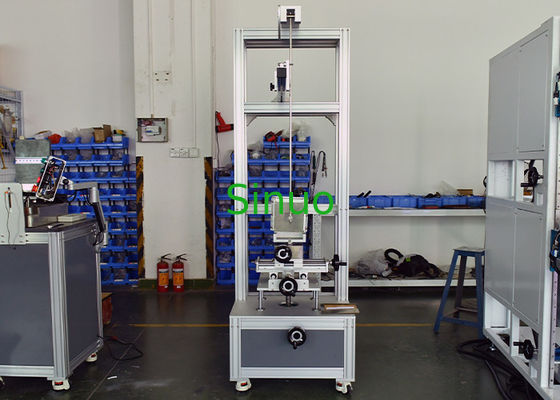

IEC 61009-1 Máquina de ensaio de impacto mecânico de 500 mm para cortadores de circuito

Configuração do sistema:

O equipamento de ensaio cumpre os requisitos normalizados da norma IEC 61009-1:2012, IEC60898-1:2015, secção 9.13, etc.

É utilizado para tomadas de interruptores, caixas de instalação montadas na superfície, contatores, disjuntores de ar de corrente alternada de caixa moldada, etc.,para verificar a resistência ao impacto das partes expostas que podem ser sujeitas a impactos mecânicos durante a utilização normal.

Princípio de ensaio: de acordo com o ensaio Eha: o pêndulo, o elemento de impacto, é liberado livremente a uma certa altura através de um pêndulo de 1 metro,Atinge a amostra no ponto mais baixo na direção vertical, e através da transformação da energia potencial gravitacional em energia cinética, o objetivo do ensaio de impacto na amostra é alcançado.

Características: Este equipamento, também conhecido como dispositivo de ensaio de impacto de pêndulo de baixa energia, adota uma estrutura em pé e não necessita de ser instalado.O suporte de montagem da amostra pode ser ajustado para cima e para baixo, esquerda, direita, dianteira e traseira, podendo, ao mesmo tempo, ser ajustado em torno do eixo perpendicular à placa de montagem e a placa de montagem pode girar em torno do eixo vertical,um total de wuzhou2 ajustávelA barra de balanço pode ajustar o ângulo de libertação através do pivô, de modo a obter o impacto em diferentes posições da frente e dos lados da amostra,que abrange os requisitos dos ensaios de impacto da maioria dos produtos similares.

Parâmetros técnicos:

Modelo	SN2507
Intervalo de amostragem aplicável	Montagem de painel, montagem de trilho, embutido, interruptor de circuito montado em painel
Cabeça do elemento de impacto	R10 poliamida, dureza HR100
Massa do elemento de impacto (massa equivalente)	150 ± 1 g ((200 g)
Qualidade do suporte de montagem	10 ± 1 kg
Parâmetros de montagem	Pode girar ± 90° em torno da placa de montagem, a placa de montagem pode girar ± 90° em torno do eixo vertical, X, Y, Z três eixos podem ser ajustados
Regulação da posição	Bracket X-100 ∼100 mm, Y-100 ∼100 mm, Z-100 ∼100 mm ajustável
Pendulo de balanço	Um pêndulo de aço com comprimento de 1000±1 mm, massa de 100±1 g, diâmetro exterior de material de 9 mm e espessura de parede de 0,5 mm
Altura de impacto	0-500 mm, visualização em escala (conversão do ângulo correspondente)
Placa de montagem do disjuntor	Placas laminadas 1751758
Instalação da amostra	Instalação de interruptor não fechada Clamps de montagem de disjuntores de montagem de painéis
Dimensão	860 mm × 650 mm × 2000 mm
Peso	Cerca de 140 kg.

Altura da Queda:

Energia /J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Massa equivalente / kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altura de queda ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1, ver nota 3.2.2Nota 2: a unidade de energia desta parte do joule (J) é derivada da aceleração de gravidade padrão (g), o valor total de g em torno: 10 m / s2.

Mostrar detalhes:

IEC 61009-1 Disjuntores 500mm Máquina de Ensaio de Impacto Mecânico 2

IEC 61009-1 Disjuntores 500mm Máquina de Ensaio de Impacto Mecânico 3
