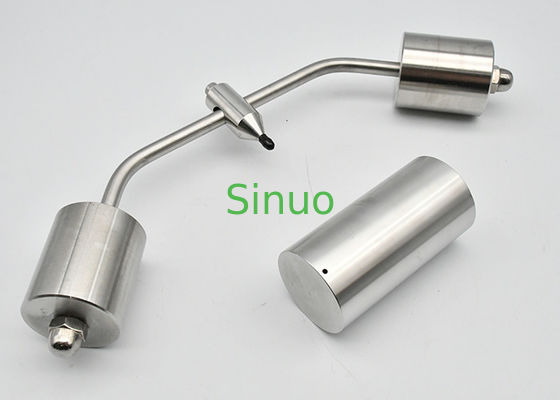

IEC 60898-1 Aparelho de ensaio de pressão de esferas para ensaio de resistência térmica MCCB
| Applied Standard: | IEC 60898-1 9.14 | Ball Diameter: | Ø5mm ±0.05mm |
| Ball Pressure: | 20N±0.2N | Hole Diameter: | 1.2MM |
| Material: | De aço inoxidável | Ball: | Aço temperado |
| High Light: | sistemas de teste da compatibilidade electrónica,laboratório de testes da compatibilidade electrónica |
||
Aparelho de Teste de Pressão de Esfera IEC 60898-1 para Teste de Resistência ao Calor de MCCB
Normas e Cláusulas:
O testador de pressão de esfera está em conformidade com muitos requisitos padrão, como IEC 60898-1:2015 cláusula 9.14, IEC 60884-1 cláusula 25.2, 25.3, figura 37, IEC 60669-1 cláusula 21.3 e 21.4 figura 19, etc.
Informações do Produto:
É usado para testar a resistência ao calor do invólucro elétrico e das partes externas que são feitas com materiais isolantes. É aplicável a equipamentos eletrotécnicos e seus subconjuntos e componentes. Também é usado para materiais isolantes elétricos sólidos, exceto cerâmica.
Neste teste, uma amostra condicionada é colocada em um suporte pré-aquecido e submetida a uma força de 20N aplicada por meio de uma esfera de aço de 5mm. O suporte de teste, a amostra e o dispositivo de carregamento são então mantidos em um forno a uma temperatura elevada por uma hora. Após a hora, o dispositivo de carregamento é removido da amostra, a amostra é resfriada e qualquer indentação é medida. É importante garantir que o suporte de teste tenha atingido uma temperatura elevada estável, conforme exigido pelo teste.
Parâmetros Técnicos:
Diâmetro da Esfera: Ø5mm ±0,05mm
Pressão da Esfera: 20N ±0,2N (inclui dispositivo de carregamento e esfera)
Suporte de Teste: 100mm de altura x 50mm de diâmetro, Diâmetro do Orifício: 1,2mm
Material: Aço inoxidável
Esfera: Aço endurecido
