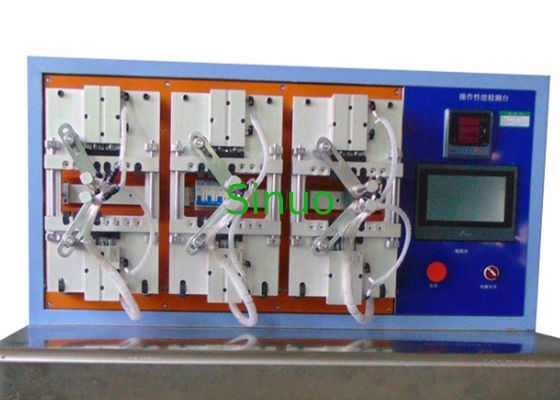

IEC 60898-1 Cláusula 9.11 Teste de vida útil mecânica e elétrica do disjuntor
| Applied Standard: | IEC 60898-1, IEC 61009-1 | Voltage Setting Method: | ajuste automático |
| Protective Function: | A sobretensão, sobrecarga, procura um caminho mais curto | Trip Test Mode: | Eletromagnético ou cilindro |
| Circuit Breaker Coil Voltage: | DC0~60V;AC0~300V | Test Product: | 3~125A; Unipolar/Quadripolar |
| High Light: | sistemas de teste da compatibilidade electrónica,serviços eletromagnéticos dos testes |
||
IEC 60898-1 Cláusula 9.11 Teste de vida útil mecânica e elétrica do disjuntor
Normas e cláusulas:
IEC 60898-1:2015 Acessórios elétricos - Interruptores de circuito para proteção contra sobrecorrência para instalações domésticas e similares - Parte 1: Interruptores de circuito para funcionamento a.c.11 Verificação da resistência mecânica e elétrica
E IEC 61009-1:2024 Interruptores de corrente residual com proteção integral contra sobrecorrência para uso doméstico e similares (RCBOs) - Parte 1: Regras gerais
Informações sobre a produção:
O sistema, concebido para ser versátil e preciso, realiza testes abrangentes de duração mecânica e elétrica dos disjuntores.gabinete de carga correspondentepermiteEnsaios em cargaA utilização de equipamentos para a produção deVerificação do mecanismo sem travões.
Apresentando umSistema de controlo totalmente automatizadocomIntegração de PLC e touch screen, o equipamento permite uma operação inteligente, acompanhando os ciclos, controlando os tempos de abertura/fechamento e avaliando automaticamente a qualidade dos contatos.
Alimentado por atuadores pneumáticos e lógica de controlo avançada, garante um movimento estável e fiável.Fontes de alimentação de corrente contínua e AC, permitindo o controlo preciso das operações de abertura e fechamento através de entrada de potência ajustável.
Parâmetros técnicos:
| Modelo | SN2503 |
| Método de controlo elétrico | Controle integrado inteligente por PLC, interfaces de contacto homem-máquina |
| Elementos de ensaio |
1. Teste de vida útil do disjuntor de abertura e fechamento não automático 2- Teste de vida útil do interruptor de abertura e fechamento automático |
| Produto de ensaio | 3~125A, compatível com o ensaio de vida útil mecânica e elétrica de um disjuntor miniatura de um pólo ~ quatro pólos, respectivamente, não testando ao mesmo tempo |
| Modo de viagem | O próprio cilindro eletromagnético ou externo do disjuntor empurra o desencadeamento e fechamento |
| Modo de condução | Motor de cilindro |
| Estação de ensaio | 3 estações |
| Fornecimento de tensão da bobina do disjuntor | AC0~300V |
| Método de regulação da tensão | Ajuste automático |
| Resolução | 0. 1V |
| Precisão | 2±% |
| Fornecimento de tensão da bobina do disjuntor | DC0~60V |
| Método de regulação da tensão | Ajuste automático |
| Resolução | 0. 1V |
| Precisão | 2±% |
| Configuração da hora de encerramento | 1~999.9s |
| Configuração do horário de abertura | 1~999.9s |
| Configuração dos horários de abertura e fechamento | 1~999999 |
| Função protetora | Supervoltagem, sobrecorrente, curto-circuito |
| Dispositivo de alarme sonoro e luminoso | Recordar o operador a tempo durante o ensaio ou quando aparecerem produtos de ensaio não qualificados |
| Dimensão | 1200 mm × 800 mm × 1500 mm |
| Peso | Cerca de 200 kg. |
-
O equipamento possui um chassi de aço de alta resistência, totalmente integrado, com painéis sellados de precisão, acabado com um revestimento anti-estático, anti-ferrugem,e revestimento resistente à corrosão para maior durabilidade e fiabilidade a longo prazo.
-
Design centrado no utilizador com um painel de controlo ergonómico e botões de comando no lado direito, oferecendo uma operação conveniente e uma aparência elegante e moderna.
-
Equipado com um compartimento de proteção dedicado, garantindo que todos os ensaios sejam realizados de forma segura num ambiente totalmente blindado para uma protecção óptima do operador.
-
Totalmente compatível com a produção e ensaios de disjuntores de circuito (MCCB) de caixas moldadas 3P4P na faixa de especificações 63A a 125A, atendendo aos diversos requisitos de produção.
-
Com um sistema de fixação automática inteligente, o equipamento suporta operações de abertura e fechamento precisas.A corrente de ensaio ajusta-se de acordo com a configuração do produto, não condutora quando aberta, executando ciclos contínuos com corrente de carga ajustável de 1A a 125A. O número de ciclos de ensaio pode ser definido livremente através da interface intuitiva do touchscreen.
-
Equipado com quatro pares de luminárias para se adaptar a vários tipos de produtos, o sistema suporta testes de um único produto por vez com uma fonte de alimentação dedicada e estável para garantir precisão e consistência.
