Máquina de Teste de Choque Mecânico RCBO IEC60898-1, Altura 40mm
| Applied Standard: | IEC 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | Coeficiente Elástico 25N/mm | Turntable Angle: | Pode ser rotação de 4-90° Fixa |
| Drop Height: | 40 mm | Test Station: | Solteiro |
| High Light: | serviços eletromagnéticos dos testes,laboratório de testes da compatibilidade electrónica |
||

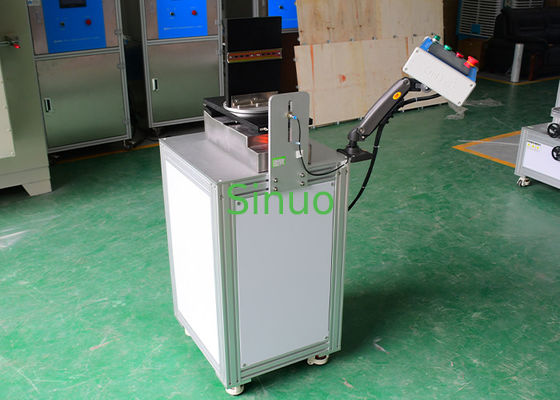

IEC60898-1 RCBO Máquina mecânica de ensaio de choque de altura de 40 mm
Normas e Informações:
O equipamento de ensaio é conforme com os requisitos normalizados da norma IEC 60898-1:2015 Acessórios elétricos - Interruptores de circuito para protecção contra sobrecorrência para instalações domésticas e similares - Parte 1:Interruptores de circuito para um.c. operação.
O ensaio é efetuado utilizando um mecanismo de camas a motor para levantar a placa de montagem que segura o interruptor,que é então liberado para cair livremente numa placa de travagem metálica equipada com uma mola de bobina (coeficiente elástico)O processo é repetido 50 vezes seguidas, depois a amostra é girada a 90 graus com uma plataforma rotativa.e o procedimento é repetido em cada uma das três orientações restantes, completando um total de 200 ciclos de impacto para avaliar plenamente a durabilidade mecânica.
Características:
-
Sistema de controlo inteligente baseado em PLC com interface touchscreen e servomotor para operação de alta precisão.
-
A altura da queda é definida com precisão pela distância excêntrica da câmara, garantindo resultados consistentes e repetíveis.
-
Utiliza uma mola helicoidal personalizada da Yiheda com um coeficiente elástico específico para um desempenho ideal.
-
A plataforma rotativa suporta quatro rotações incrementais de 90 °, permitindo testes de impacto multidirecionais abrangentes de disjuntores para simular cenários de uso no mundo real.
Parâmetros técnicos:
| Modelo | SN2506 |
| Estação de ensaio | Solteiro |
| Método de controlo elétrico | Controle integrado inteligente por PLC, interfaces de contacto homem-máquina |
| Modo de Acionamento | Câmera do mecanismo de accionamento do motor |
| Primavera de bobina | Coeficiente de elasticidade 25N/mm |
| Base A, plataforma B, prancha C | Madeira dura, pintada de preto |
| Altura de queda | 40 mm |
| Máquina de girar | Pode ser fixado em rotação de 4-90° |
| Peso | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| Número de ensaios | 0-999999 vezes, touch screen preset |
| Potência de carga | 0-999999s, touch screen pré-definido |
| Dimensão | 900 mm × 600 mm × 1350 mm |
| Peso | Cerca de 110 kg. |
| Fornecimento de energia | AC380V ± 10% 50 Hz, 1 kVA |
