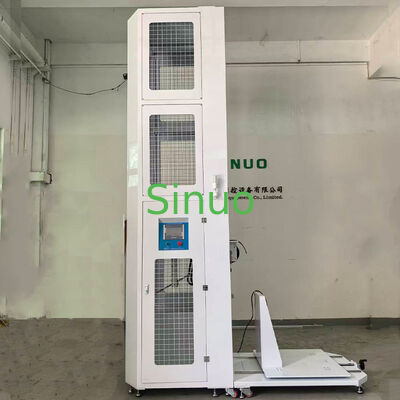

Equipamento de teste condutor do código do sistema de carregamento IK do veículo elétrico do IEC 61851-1

MOQ:	1
Preço:	Negociável
Embalagem padrão:	Caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	20 séries por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

CHINA

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SNQC1008B

Energia de Impacto:

5, 20J

Massa equivalente:

1,7kg, 5kg ± 1%

Faixa de altura:

200–2500 mm

Comprimento do tubo oscilante:

1000 mm

Diâmetro do tubo:

15.9 mm

Método de liberação:

Liberação eletromagnética

Altura de queda:

0–500 mm

Método de elevação:

Motorizado

Altura do impacto:

300 - 2.000 mm

Destacar:

Equipamento de Teste de Carregamento Condutivo

Equipamento de Teste IEC 61851-1

Equipamento de teste de código IK

Descrição do produto

Equipamento de Teste de Código IK para Sistema de Carregamento Condutivo de Veículos Elétricos IEC 61851-1

Normas e Cláusulas Aplicadas

IEC60068-2-75:2014 Testes ambientais - Parte 2-75: Testes - Teste Eh: Testes de martelo
IEC62262:2021 Graus de proteção proporcionados por invólucros para equipamentos elétricos contra impactos mecânicos externos (código IK)
IEC 61851-1-2017 Sistema de carregamento condutivo de veículos elétricos - Parte 1: Requisitos gerais 12.11
IEC 62477-1:2022 Requisitos de segurança para sistemas e equipamentos de conversores de eletrônica de potência - Parte 1: Geral 5.2.2.4.3
Cláusula 5.19 da NB/T33008.1-2018, Cláusula 7.15 da NB/T33001-2018, Cláusula 7.11 da NB/T33002-2018 e Artigo 10.2.701.2 da IEC 62439-7:2022

Propósito, Princípio do Equipamento e Estrutura

Este equipamento é usado para realizar testes de resistência mecânica em pilhas de carregamento de veículos elétricos ou gabinetes de distribuição para carregamento de veículos.

De acordo com o teste Eha: O pêndulo e o elemento de impacto são liberados livremente através de um tubo de pêndulo de 1 metro a uma certa altura. Eles impactam a amostra no ponto mais baixo na direção vertical. Através da conversão de energia potencial gravitacional em energia cinética, o propósito do teste de impacto na amostra é alcançado.

De acordo com o teste Ehc: O martelo de queda vertical, o elemento de impacto é solto verticalmente de um estado estacionário através de um conduíte na superfície horizontal da amostra. Através da conversão de energia potencial gravitacional em energia cinética, o propósito do teste de impacto na amostra é alcançado.

Diagrama da Estrutura

Controle e Operação

Controle PLC, operação por tela sensível ao toque, controle de elevação, controle de liberação são todos integrados na operação por tela sensível ao toque. A operação remota via controle remoto infravermelho também está disponível.

Faixa de Amostra de Teste

Pilhas de carregamento AC montadas na parede e em colunas
Pilhas de carregamento DC tipo gabinete

Nota: O tamanho das pilhas de carregamento instaladas na plataforma de amostra não deve exceder LxA = 1*1*2,0m. Pilhas de carregamento de piso não devem exceder 2,5m.

Itens de Teste

Teste de impacto de pêndulo (impacto lateral)
Teste de impacto de martelo de queda (impacto na superfície superior)

Acionamento e Transmissão

Acionamento: A elevação é acionada por um motor e um redutor, enquanto a liberação é realizada por um eletroímã.

Transmissão: Parafuso de esferas de precisão + trilho de guia linear

Parâmetros Principais - Estrutura do Pêndulo

Função anti-impacto secundário	Sim, há um tubo de balanço de rebote com travamento automático, garantindo que não ocorrerá impacto secundário.
Método de elevação e descida do tubo de balanço	Acionamento por motor, entrada de valor de altura por tela sensível ao toque
Método de liberação do pêndulo	Liberação por eletroímã, liberação com um clique
Energia de impacto do pêndulo	Energia de 5, 20J (níveis IK08, IK10)
Massa equivalente do elemento de impacto do pêndulo	1,7 kg, 5 kg ± 1%, alcançando massa equivalente quando combinado com o tubo oscilante
Tubo de balanço	Tubo de aço com comprimento de 1000 mm e diâmetro externo de 15,9 mm (5, 20J)
Posição de impacto do pêndulo na amostra	Ajustável eletricamente para cima e para baixo, faixa de curso de 300 - 2000 mm, controlado por tela sensível ao toque
Altura de queda	0 - 500mm, com exibição de escala, ângulo de impacto ajustável

Parâmetros Principais - Estrutura do Martelo de Queda

Método de elevação e descida do martelo de queda	Acionamento por motor, entrada de valor de altura por tela sensível ao toque
Método de liberação do martelo de queda	Liberação por eletroímã, liberação com um clique
Energia de impacto do peso de queda	Energia de 5, 20J (níveis IK08, IK10)
Massa equivalente do elemento de impacto do martelo de queda	1,7 kg, 5 kg ± 1%, a massa equivalente do martelo em queda é igual ao seu próprio peso
Cateter	Conduítes de martelo de queda de 5J e 20J, cada um
Placa base	Placa base de aço espessa para suporte de carga
Posição de impacto do espécime	Ajustável eletricamente para cima e para baixo, faixa de curso de 300 - 2000 mm, controlado por tela sensível ao toque
Posição horizontal de impacto do espécime	Posição de extensão ajustável do mecanismo do martelo de queda para atingir o propósito de impactar diferentes pontos na superfície superior
Altura de queda do martelo em queda	0 - 500mm, exibição em tela sensível ao toque. Usando os botões da tela sensível ao toque, após o contato inicial, a altura definida pode ser ajustada.

Parâmetros Principais - Estrutura da Plataforma de Amostra

Tamanho	1,0 * 1,2 metros, capaz de acomodar amostras de 1 * 1 metro
Placa base	Espessura de 10 mm, com furos de instalação roscados dispostos na parte superior para montagem da amostra
Coluna	Instale a coluna e combine-a com a placa traseira para montagem da amostra
Estrutura de separação de conexão rápida	Pode ser conectada e separada com a estrutura de impacto. Ao realizar testes em amostras pequenas, é usada no modo conectado; ao realizar testes em pilhas DC de grande escala, é usada no modo separado.
Função	Proteção contra sobrecarga do motor Proteção contra parada de emergência Equipado com luzes indicadoras de três cores: amarelo - indica estado de espera, verde - indica estado em execução, vermelho - indica estado de alarme. Indicação de status em tempo real é fornecida. Proteção contra vazamento
Modo de movimento	A estrutura de impacto e a plataforma de amostra são equipadas com pés de suporte e tipo rolo, que são móveis e podem ser travados para fixar o suporte ao solo.

Apêndice: Tabela 1 - Características dos Elementos de Impacto

Energia / J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Massa equivalente ± 2% kg	0,25(0,2)	0,5	1,7	5	5	10
Materiais	Nylon		Aço
R/mm	10	25	25	50	50	50
D/mm	18,5(20)	35	60	80	100	125
f/mm	6,2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	De acordo com o valor ajustado pela massa equivalente, consulte o Apêndice A

Tabela 2 - Altura de Queda

Energia/Joule	0,14	0,2	(0,3)	0,35	(0,4)	0,5	0,7	1	2	5	10	20	50
Massa equivalente/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,5	1,7	5	5	10
Altura de queda ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

Nota 1: Consulte 3.2.2 Nota; Nota 2: A unidade de energia joule (J) nesta seção é derivada da aceleração gravitacional padrão (g), e g é arredondado para 10 m/s².

Tabela 3 - Correspondência entre códigos IK e energias de colisão correspondentes

Código IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energia de colisão / J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20	50

Nota: IK11 é usado para invólucros especiais ou grades de proteção em aplicações externas extremamente severas. Quando as normas de produto relevantes especificarem de outra forma, IK11 não pode substituir o teste de lixamento.

a De acordo com esta norma, não há proteção.
