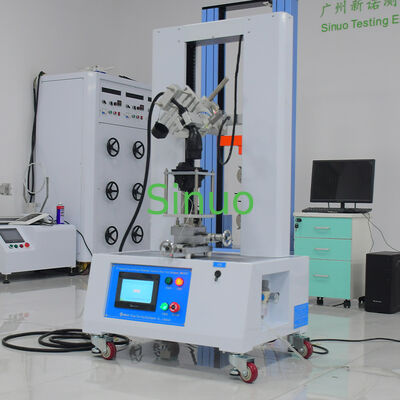

Inserção de carregamento do acoplador do conector de IEC62196-1 EV & verificador da força da retirada

OEquipamento de ensaio de força de inserção da tomada da tomada e da tomada da tomada da tomada do EV SNQC1019Sé fabricado para satisfazerIEC 62196-1:2014¢ Conexões, tomadas, acopladores e entradas de veículos ¢ Carregamento condutor de veículos elétricos, para certificação de segurança do acoplador de carregamento de veículos elétricos condutores.

Este testador medeForça de inserção e força de retiradade tomadas de carga de veículos elétricos de nova energia, tomadas de veículos, conectores de tomadas de energia e seus dispositivos de bloqueio.Verifica se o mecanismo de engate cumpre os requisitos de desempenho mecânico especificados na norma IEC 62196-1, assegurando a ligação fiável e a operação segura dos acopladores de carregamento dos veículos eléctricos.

A máquina adotaServo motor drive + controlo integrado inteligente PLC, emparelhado com um sensor de força de alta precisão para capturar dados de força em tempo real.O equipamento desliga-se automaticamente quando atingir o limiar definido e regista uma curva completa de força-tempo para os relatórios de ensaio..

• Cumprir plenamenteIEC 62196-1:2014Norma para acopladores de carregamento condutivos de veículos elétricos
• Projeto de uma única estação
• Disponível um dispositivo especial de protecção:Teste a força de arranque da cobertura protetora e gera uma curva de força
• Servo motor com velocidade de ensaio ajustável:0.01~100 mm/min
• Faixa de força de ensaio:10 a 1000 N, precisão de carga± 0,5%, variáveis personalizadas disponíveis
• Alta precisão: exibição da carga mínima0.01 N, exibição de deslocamento mínimo00,01 mm
• Direção de inserção vertical com piso de ensaio de aço resistente a carga espessado
• Alarme de sobreforça e protecção contra fugas para uma operação segura de laboratório
• Instalações especiais para a interface da arma de carregamento; instalações personalizadas disponíveis para outros tipos de acopladores

Ao contrário dos testadores de força universais genéricos, oSNQC1019Sé construído paraEnsaio de inserção e retirada do acoplador de carregamento do veículo elétrico IEC62196-1A sua fixação de arma de carregamento dedicada, a configuração de teste vertical e a função de registo da curva de força são otimizadas especificamente para a certificação do acoplador de veículos eléctricos.O servo drive estável garante resultados de teste repetíveis necessários para relatórios de laboratório de terceiros.

A fixação opcional da tampa protetora amplia a capacidade de ensaio para avaliar a força de arranque entre o plugue de carregamento e a tampa protetora,captura de dados completos da curva de força uma característica que a maioria dos testadores de força comuns não pode suportar.

Ideal para fabricantes de conectores de carregamento de veículos elétricos, laboratórios de certificação e departamentos de inspeção de qualidade.entradas de veículos, coberturas de protecção e seus dispositivos de bloqueio para verificar o desempenho mecânico de inserção e retirada para a conformidade com a norma IEC 62196-1.
