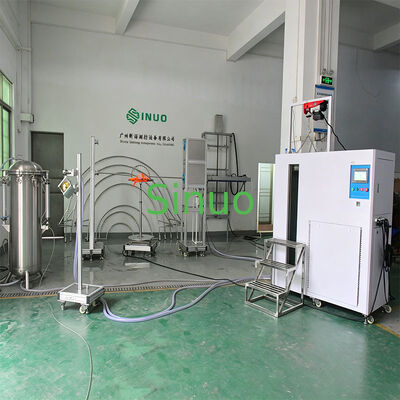

Sistema de ensaio de impermeabilidade IPX1-IPX8 completo para a conformidade com a norma IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Programa do PLC | Display Device: | Tela sensível ao toque |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Aço inoxidável, 500L | IPX8 Tank: | Diâmetro 0,6 m |
| - Não, não. | Nome do componente | Código IP | Especificações |
|---|---|---|---|
| 1 | Aparelho de ensaio vertical de gotejamento de chuva | IPX1~2 | Área de gotejamento: 1000 mm*1000 mm |
| 2 | Aparelho de ensaio de tubos oscilantes | IPX3~4 | Radios de tubos múltiplos: R200 mm a R1600 mm |
| 3 | Garrafa de pulverização | IPX3~4 | Operação manual para zonas de difícil acesso |
| 4 | Garrafa de tubulação | IPX5~6 | Ensaios de jato de água de alta pressão |
| 5 | Câmara de imersão integrada e sistema de controlo | IPX7 | Tamanho da câmara: 650 mm*600 mm*1500 mm |
| 6 | Tanque de imersão profunda | IPX8 | Receptor de pressão: φ600*1000mm |
| 7 | Máquina de girar | Acessórios | φ600 mm, capacidade de suporte de 150 kg |
- Elevação da caixa de gotejamento controlada por motor
- Filtro fino de aço inoxidável para filtragem de sujeira
- Sistema de ar comprimido para evitar o entupimento da agulha
- De aço inoxidável
- Substituição do bico sem ferramenta
| Parâmetro | Especificações |
|---|---|
| Aplicação | Testes IPX1, IPX2 |
| Área chuvosa | 1000 mm × 1000 mm |
| Material do reservatório | De aço inoxidável |
| Abertura de gotejamento | ¢ 0,4 mm |
| Distância do buraco | 20 mm |
| Fluxo de chuva | 1 mm/min, 3 mm/min, parâmetros definidos pelo utilizador (erro ± 0,5 mm/min) |
| Altura de gotejamento da água | 200 mm (controlado automaticamente) |
| Tempo de ensaio | Minimo de 10 minutos (configurável pelo utilizador) |
| Material do corpo | Ligação de alumínio industrial |
| Dimensões (L × D × H) | 1100 × 1200 × 2800 mm |
| Parâmetro | Especificações |
|---|---|
| Fornecimento de água | > 10 L/min±5% de água filtrada limpa |
| Tubos oscilantes | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (aço inoxidável) |
| Furo de agulha | Φ0,4 mm |
| Ângulo incluído | IPX3: 120°; IPX4: 180° |
| Ângulo de balanço | Máximo ± 175° (pré-configurável) |
| Velocidade de balanço | IPX3: 4 s/tempo (2×120°); IPX4: 12 s/tempo (2×360°) |
| Fluxo de água | 00,07 L/min por orifício (configurável) |
| Tempo de prova | 0.01S ~ 99 horas 59 minutos (pré-configurável) |
| Medidor de pressão | 0 a 0,25 MPa |
| Parâmetro | Especificações |
|---|---|
| Fornecimento de água | Água limpa de 50-150 kPa |
| Diâmetro do bico | Exterior: Ф102mm; Esférico: SФ75.5mm |
| Configuração do buraco | 121 buracos no total: 1 buraco central, 24 buracos interiores (30°), 96 buracos exteriores (15°) |
| Diâmetro do buraco | F0,5 mm |
| Materiais | De aço |
| Fluxo de água | 10L/min±5% (regulado com medidor de caudal) |
| Frigorífico | Removível para ensaio IPX4 |
| Parâmetro | Especificação IPX5 | Especificação IPX6 |
|---|---|---|
| Fornecimento de água | > 12,5 L/min±5% de água limpa | Água limpa > 100 l/min±5% |
| Diâmetro do bico | F6.3 mm | F12.5mm |
| Fluxo de água | 120,5 ± 0,625 L/min | 100±5 L/min |
| Distância até ao recinto | 2.5~3m | 2.5~3m |
| Tempo de prova | ≥1min/m2 (mínimo de 3 min) | ≥1min/m2 (mínimo de 3 min) |
| Requisitos da sala de ensaio | Largura > 3 m com drenagem | Largura > 3 m com drenagem |
- Fornecimento de água para ensaios IPX1~IPX6
- Teste de imersão em água IPX7
- Armazenamento de água para ensaio IPX8
- Controle automatizado de todos os equipamentos impermeáveis
- Temperatura constante e abastecimento de água de caudal constante
- Controle da temperatura PID: temperatura ambiente ~ 65°C (± 3°C)
- Fornecimento de água de duplo fluxo (fluxo grande e pequeno)
- Suporte de elevação automático de imersão IPX7
- Sistema de filtragem fina de aço inoxidável
- Construção industrial de ligas de alumínio
- Interface de ecrã táctil com controlo PLC
- recipiente de pressão: tanque de aço inoxidável, diâmetro 0,6 m, altura 1,2 m
- Intervalo de regulação da pressão: 0 ~ 5 bar (personalizável)
- Sistema de pressão: bomba de aço inoxidável + conversor de frequência
- Precisão do manômetro de pressão: 0,25 graus, gama: 6bar
- Tempo de ensaio: 0-99 minutos programáveis
- Pressão máxima limite: 5 bar
- Sistema de protecção do interruptor de pressão
- Conexão de mangueira de fio de aço de alta pressão
| Parâmetro | Especificações |
|---|---|
| Diâmetro da plataforma giratória | Ø600 mm |
| Velocidade do tocadiscos | 1 rpm |
| Ângulo de inclinação | Posições 0° e 15° |
| Ângulo de rotação de ensaio | 90°, rotação contínua |
| Material do corpo | Ligação de alumínio industrial |
| Dimensões (L × D × H) | 800 × 800 × 250 mm |
| Capacidade de carga | 150 kg no máximo |
| Controle | Controle reversível através do gabinete de comando |
Solução completa de ensaio impermeável IPX1-IPX8 para a conformidade com a norma IEC 60529
O sistema de ensaio integrado de impermeabilidade IPX1-IPX8 da IEC 60529 é uma solução global concebida para fabricantes, laboratórios de ensaio, organismos de certificação,e institutos de investigação que necessitem de ensaios completos de protecção contra a entrada de água.
Ao contrário das configurações de teste convencionais que exigem vários sistemas independentes para diferentes classificações IPX, esta solução integrada combina IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,e capacidades de teste IPX8 numa plataforma eficiente.
Com um único investimento, os utilizadores podem realizar toda a gama de ensaios de impermeabilidade exigidos pela norma IEC 60529 e pelas normas internacionais conexas.
Normas aplicáveis
- IEC 60529
- A norma ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Requisitos de ensaio de impermeabilidade UL
Principais vantagens
✔ Um sistema integrado para testes IPX1-IPX8
✔ Projetos conformes com a norma IEC 60529
✔ Requisitos reduzidos de espaço de laboratório
✔ Menores custos de investimento em equipamentos
✔ Melhoria da eficiência dos testes
✔ Adequado para desenvolvimento de produtos, certificação e controlo de qualidade
Aplicações típicas
- Eletrodomésticos
- Equipamento de carregamento de veículos eléctricos
- Conectores de veículos elétricos e armas de carregamento
- Eletrônicos de consumo
- Produtos elétricos para uso externo
- Produtos de iluminação LED
- Pacotes de baterias e sistemas de armazenamento de energia
- Componentes para automóveis
- Equipamento de controlo industrial
Por que escolher um sistema de ensaio IPX1-IPX8 integrado?
Muitos laboratórios usam sistemas separados para testes de gotejamento, pulverização, jetting e imersão, resultando em custos de investimento mais altos e maiores requisitos de espaço no chão.
O sistema de ensaio de impermeabilidade IPX1-IPX8 integrado da Sinuo permite aos utilizadores completar todos os ensaios de protecção contra a entrada de água necessários utilizando uma solução coordenada,Melhoria da eficiência dos laboratórios e simplificação da gestão dos equipamentos.
Quer esteja a construir um novo laboratório de ensaios ou a modernizar instalações existentes, este sistema fornece uma solução prática e rentável para ensaios completos de impermeabilidade IEC 60529.
Que testes IPX podem ser realizados?
| Teste | Descrição |
|---|---|
| IPX1 | Gotas de água que caem verticalmente |
| IPX2 | Teste de água de gotejamento inclinada |
| IPX3 | Teste de pulverização de tubo oscilante |
| IPX4 | Teste de água de salpico |
| IPX5 | Teste de jato de água |
| IPX6 | Teste de jato de água potente |
| IPX7 | Teste de imersão temporária |
| IPX8 | Teste de imersão contínua |
Precisa de uma solução completa de testes impermeáveis IPX1-IPX8?
✔ Consulta técnica gratuita
✔ Assistência no planeamento de laboratórios
✔ Soluções de teste personalizadas
✔ Apoio à instalação global
Receba a sua proposta dentro de 24 horas
