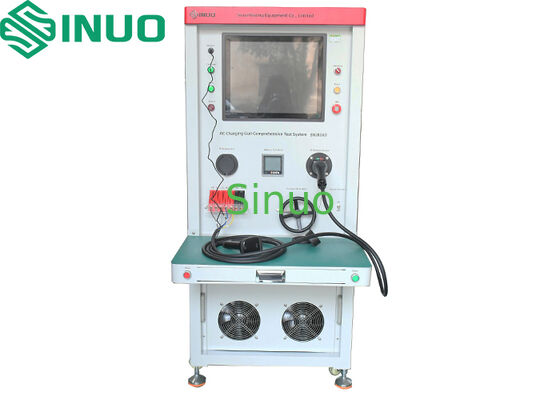

Sistema de ensaio abrangente da arma de carregamento automática AC da norma UE/UL
| Multi-Standard: | GB, UE e UL | Full-Automation: | Um ciclo completa todos os testes |
| QR Traceability: | O scanner integrado vincula os resultados do teste ao ID do produto | Wide Coverage: | Suporta monofásico/trifásico |
| Resistance Range: | 1 – 5000 Ω, Precisão: 1% | Thermistor Test: | 100 – 50.000 Ω, Precisão: 2% |
| High Light: | Teste da arma de carregamento AC da norma UE UL,Sistema de ensaio de arma de carregamento automático,Equipamento de ensaio de aparelhos elétricos com garantia |
||
- Verificação da quebra de fios, da continuidade, do curto-circuito e da sequência de fiação
- Medição da resistência de continuidade do condutor principal
- Medição de resistência incorporada (com o botão apertado/desapertado)
- Análise da capacidade de carga de corrente e da queda de tensão
- Ensaios de resistência ao isolamento
- Ensaios de resistência dielétrica (hipot)
- Medição da resistência do termistor (sensor de temperatura)
| Parâmetro | Detalhes |
|---|---|
| Fornecimento de energia | AC monofásico 220 V / 50 Hz |
| Fornecimento de ar | 0.6 MPa |
| Sistema de controlo | PLC + PC industrial |
| Código de barras/código QR | Escaneador integrado com rastreabilidade dos dados de ensaio |
| Continuidade e fiação | Escaneamento de entrada/saída por PLC com avaliação automática de aprovação/desaprovação |
| Resistência Inata | Intervalo: 1-5000 Ω, Precisão: ±1% |
| Resistência a CC e PE | Suporta plugues AC 16A/32A/63A; precisão: 1-2% |
| Teste com termistor | Intervalo: 100-50.000 Ω, Precisão: ±2% |
| Teste de queda de tensão | Transformador trifásico ajustável: 0-380V, carga 0-35A |
| Resistência ao isolamento | Voltagem de ensaio: DC 100-1000V ajustável; limite inferior: 1MΩ-1GΩ |
| Força dielétrica | AC 0-5kV / DC 0-6kV; monitorização da corrente de fuga |
| Estação de ensaio | Estação única, um produto por ensaio |
| Detentores de plugues | Detentores de CA da UE (veículo e pedestal), GB, EUA |
| Altura do soquete | 750-1000 mm, conceção ergonómica |
| Software | Windows 7/10 compatível com capacidades de exportação de dados |
| Dimensões | W 900 × D 800 × H 1800 mm |
| Peso | Aproximadamente 300 kg. |
| Mobilidade | Rodízios trancáveis |
| Conectividade MES | Opcional (custo adicional) |
• Suporta várias normas internacionais (GB, EU, UL) num único sistema
• A rastreabilidade baseada em código QR garante a ligação completa dos registos de teste
• Parâmetros de ensaio modulares e definições de limites para controlo de qualidade flexível
• Pronto para integração de fábrica com sistemas MES
