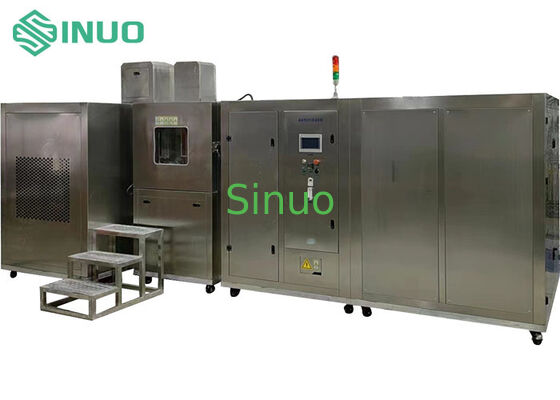

MIL-STD-810G câmara de ensaio de areia e poeira de alta concentração de fluxo de ar laminar

produtos

Equipamento de testes do dispositivo bonde

Laboratório do uso eficaz da energia

Equipamento de testes do veículo

Equipamento de teste da bateria

Equipamento de teste do diodo emissor de luz

equipamento de testes do ingresso da água

Câmara do teste da inflamabilidade

Equipamento de ensaio de dispositivos médicos

Equipamento de teste do IEC 62368

Equipamento de teste para laboratório elétrico

Contacte-nos

sales@sinuotek.com

+86 13527656435

Contacte agora

MIL-STD-810G câmara de ensaio de areia e poeira de alta concentração de fluxo de ar laminar

MOQ:	1
preço:	Customized
Embalagem padrão:	Caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SN441

Tamanho da Câmara Interna:

1000 × 1000 × 1000 mm (C×L×A)

Dimensões Externas:

7500 × 2500 × 4500 mm (C×L×A)

Abertura de malha metálica:

Diâmetro 50µm

Velocidade do fluxo de ar:

5m/s±0,5m/s

Faixa de temperatura:

TR±10-80℃

Faixa de umidade:

<25% UR

Destacar:

câmara de teste de poeira MIL-STD-810G

câmara ambiental de fluxo laminar

equipamento de teste de areia e poeira

Descrição do produto

MIL-STD-810G câmara de ensaio de areia e poeira de alta concentração de fluxo de ar laminar

Resumo do produto:

Este equipamento é adequado para ensaios de produtos elétricos e electrónicos, peças de automóveis e motocicletas,e vedações em ambientes empoeirados para evitar que a areia e a poeira entrem nas vedações e nas caixasVerifica o desempenho dos produtos elétricos e eletrónicos, peças de automóveis e motocicletas e vedações em ambientes empoeirados durante o uso, armazenamento e transporte.O objectivo do ensaio é determinar os potenciais efeitos nocivos das partículas transportadas pelo fluxo de ar nos produtos eléctricos.O ensaio pode ser utilizado para simular ambientes de ar aberto e empoeirado induzidos por factores ambientais naturais ou perturbações humanas, como o movimento de veículos.

Princípio de concepção: É concebido um funil cônico com um portão de recolha de poeira na parte inferior.Um ventilador de circulação de turbina de alta pressão é instalado na porta de extração de poeira (do lado direito) para retirar o pó e enviá-lo para o fundo da câmara interna, através da parte inferior para o lado esquerdo da câmara e, em seguida, para a câmara de pré-tratamento.Assim iniciando um ciclo contínuo.

Normas aplicáveis:

Conforme o MIL-STD-810G, IEC 60068-2-68 etc.

Especificações técnicas:

Dimensões interiores da câmara	1000 × 1000 × 1000 mm ((W × H × D)
Dimensões externas aproximadas	Aproximadamente 7500×2500×4500 mm (W×H×D) (dimensões reais podem variar), incluindo o conduto de ar
Intervalo de temperatura	RT±10-80°C (regulavel)
Intervalo de humidade	< 25%RH
Pó fino	≤ 75um
Pó grosso	≤ 150um
Concentração	2 ± 0,5 g/m3
Velocidade do fluxo de ar	5 m/s±0,5 m/s;
Dosagem de talco	2-5 kg/m3 ((Este equipamento requer 25 kg)
Normas	GB2423.37-2006 Ensaio Lc1 / IEC 60068-2-68
Fornecimento de energia	380V±10%V (trífase de cinco fios, com um disjuntor separado de 80A; o disjuntor deve ter terminais; o cabo de alimentação deve ter pelo menos 10 milímetros quadrados).
Poluição, radiação electromagnética	Cumprir as normas e requisitos pertinentes

Características da estrutura da câmara:

Método estrutural (Controller integrado e câmara de ensaio)	1O fundo da câmara é em forma de funil, com um motor de recuperação de poeira inferior que auxilia no processo de recolha de poeira. 2A câmara de ensaio tem uma dimensão aproximada de with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionA câmara de ensaio tem função de aquecimento. 3A câmara de ensaio inclui uma câmara de pré-tratamento e ambas as câmaras têm a mesma secção transversal do fluxo de ar.Uma vela de guia de ar é instalada atrás da entrada do canal de fluxo de ar que conduz à câmara de pré-tratamentoO fluxo de ar horizontal laminar é gerado através do arranjo global.O ar é retirado da câmara de ensaio e enviado para a câmara de pré-tratamento através do canal de fluxo de arO dispositivo de remoção de poeira é externo e ligado por conduta.
Material das paredes exteriores	Aço inoxidável de alta qualidade SUS304
Material da câmara interna	SUS304 aço inoxidável
Janela de observação	A porta da câmara tem uma grande janela de observação.
Ducto de ar	O design exclusivo do ducto de ar garante que a câmara gere uma alta concentração de fluxo de ar laminar.
Estrutura básica	É constituído por uma câmara de pré-tratamento, uma câmara de ensaio, uma porta de sucção de poeira, uma caixa de recolha de poeira, um dispositivo de sopro de poeira circulante, um sistema de vácuo, um reservatório de armazenamento de poeira, uma válvula de vazão,um sistema de aquecimento, uma vela de retrocesso, uma plataforma giratória de amostragem, uma malha de protecção, um tubo de retorno do medidor de concentração de poeira, etc.
Janela de observação	A porta é equipada com uma janela de observação, uma janela de observação anti-gela de aquecimento por filme de resistência.
Iluminação	A câmara é equipada com iluminação LED de alta intensidade no topo, que projeta luz para a câmara através de uma janela de transmissão de luz no topo; é controlada por um interruptor independente.

Sistema de controlo:

Ecrã táctil	Sistema de controlo inteligente PLC e touch screen (auto-desenvolvido pela SINUO)
Medidor de concentração	Os sinais de controlo analógicos são transmitidos para o módulo PLC para um controlo preciso.
Sistema de aquecimento	316 Fios de aquecimento de aço inoxidável
Sistema de vácuo	Válvula reguladora de pressão, bocal, kit regulador de pressão, tubo de ligação, bomba de vácuo
Controlador	É utilizado um controlador lógico programável (PLC) (este controlador tem uma variedade de funções de controlo definidas arbitrariamente, conforme descrito abaixo). Tempo de sopro de poeira (parar, soprar) h/m/s ajustável Período do ciclo: arbitrariamente ajustável Tempo de ensaio pré-estabelecido: 0s 999h99m99s arbitrariamente ajustável Energia ligada: Desligada-Desligada
Tamanho das malhas metálicas	Diâmetro nominal do fio 50 μm, espaçamento nominal do fio 75 μm ou inferior a 150 μm
Ventilador	Ventilador centrífugo totalmente de plástico

Funções de protecção da segurança:

Dispositivo de proteção de aterragem fiável;
Proteção contra fugas/circuito aberto;
Proteção contra curto-circuito do aquecedor;
Proteção contra sobrecarga do motor do soprador;
Alarme independente de sobre-temperatura e de alarme sonoro/visual para a câmara de trabalho;
Protecção contra sub-voltagem, sobrevoltagem e perda de fase;

Condições de utilização do equipamento:

Voltagem: AC 380V±10%, 50 Hz, três fases de quatro fios + fio de ligação à terra
Temperatura ambiente: 5 ̊35°C
Humidade ambiente: < 85% RH (25°C)
Pressão atmosférica: 86106 kPa
Requisitos do local: O equipamento deve ser colocado horizontalmente numa câmara de ensaio bem ventilada, com espaço suficiente à sua volta para utilização e manutenção.

Condições ambientais: o local do equipamento deve estar livre de fortes vibrações, fortes interferências eletromagnéticas, altas concentrações de poeira e substâncias corrosivas, luz solar direta,ou radiação direta de outras fontes de calor.

Display do sistema de ensaio:

MIL-STD-810G câmara de ensaio de areia e poeira de alta concentração de fluxo de ar laminar 3
