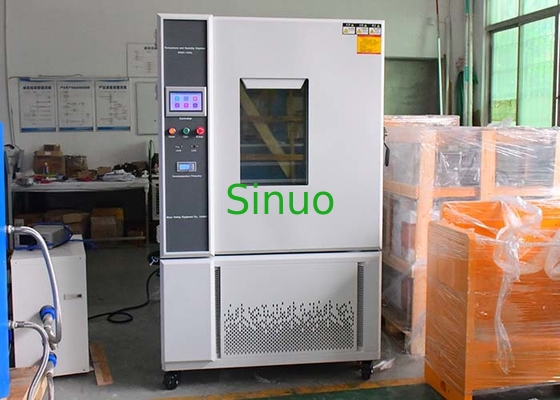

Câmara de Teste Ambiental IEC 60068-2-1 1000L -70°C a +150°C

Tamanho da câmara

Um nível sonoro≤70 dB (A)

(Medido numa sala insonorizada com uma temperatura ambiente de 25°C e baixo eco.Cada ponto de ensaio está a 1 metro de distância da fonte de ruído horizontalmente e a 1 metro do solo.Não.

1Material da parede exterior: borracha de cartão A3.

2Material da parede interna: chapa de aço inoxidável escovada SUS#304.

3Material de isolamento térmico da câmara: espuma rígida de poliuretano resistente a altas temperaturas de 100 mm.

4Material de isolamento da porta da câmara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

1- Ventiladores centrífugos de eixo longo de aço inoxidável: 2 conjuntos/90 W.

2Ventilador, aquecedor, evaporador (também desumidificador), dispositivo de drenagem, porta de balanço de pressão, defletor de ar ajustável, sensor de temperatura

1Janela de observação: 400x600x40 mm vidro temperado a vácuo de 3 camadas

2Manobras embutidas planos

3. Pneus de porta: Pneus importados SUS # 304

4Lâmpada de poupança de energia dentro da câmara

5- Furo de chumbo: φ50 mm 1 peça

1A porta de uma peça abre-se para fora, com a dobradiça à esquerda e a alça à direita (quando virada para a frente da caixa).

2Equipada com um mecanismo de bloqueio da porta de segurança (a porta pode ser aberta na sala de ensaio), a porta é equipada com calor eléctrico para evitar a condensação,e a faixa visível da janela de observação do vidro isolante (W400×H600mm)O quadro da porta está equipado com um dispositivo de aquecimento eléctrico anticondensamento.

1- aquecedor elétrico de aço inoxidável em forma de radiador

2Método de controlo do aquecimento: SSR (Solid State Relay) modulação da largura de pulso sem contacto de período igual

3Potência de aquecimento: aproximadamente 3 kW

1Compressor de rolagem de baixa temperatura e ruído Hitachi ou Emerson (método de dissipação de calor refrigerado a ar).

2Método de arrefecimento: arrefecimento a ar

1O ajuste automático do dispositivo de caudal de carvão frio é adotado para eliminar eficazmente a carga de aquecimento do produto a ensaiar, que é sincronizado com a tecnologia alemã/japonesa.

2Em comparação com os projetos tradicionais, a estabilidade e a reprodutibilidade do controlo são mais elevadas e alcança um desempenho ultra-alto em termos de poupança de energia e de energia.

Compressor de rolagem de baixa temperatura e baixo ruído Hitachi ou Emerson

1O condensador e o evaporador adotam um dispositivo de barbatana de alumínio do tipo duplo spoiler AC&R.

2Os dispositivos de estrangulação adotam acessórios de refrigeração importados de marcas famosas.

1O controlador do sistema de controlo ajusta automaticamente as condições de funcionamento do compressor de refrigeração de acordo com as condições de ensaio.A capacidade de refrigeração de saída pode ser controlada para atingir o princípio de economia de eletricidade e água. A condição de trabalho é mais estável. especialmente a umidade de funcionamento pode economizar 30% de eletricidade.

2. válvula reguladora da pressão de evaporação.

3Circuito de refrigeração de ar de retorno do compressor

1. Curvas e temperatura e umidade podem ser exibidos na mesma interface

2. O ecrã de temperatura e umidade

3. As curvas podem ser gravadas em tempo real

Indicadores técnicos:

1. tela sensível ao toque colorida de 7 polegadas

2Dois modos de controlo: programa/valor fixo

3Tipo de sensor: duas entradas PT100 (entrada electrónica do sensor opcional)

4Modo de saída: impulso de tensão (SSR) / saída de controlo: 2 (temperatura/umidade)/2 saída analógica 4-20mA/16 saídas de relé (passivas)

5- sinal de controlo: 8 sinais de controlo IS/8 sinais de controlo T/4 sinais de controlo AL

6- sinal de alarme: alarmes de obstáculos externos 16 DI

7Intervalo de medição da temperatura: -90,00°C-200,00°C, (opcional -90,00°C-300,00°C) erro ±0,2°C

8Intervalo de medição da umidade: 1,0%--100%RH, erro ±1%RH

9Interface de comunicação: (RS232/RS485, distância máxima de comunicação 1,2 km [fibra óptica até 30 km]

10Tipo de linguagem da interface: chinês/inglês

11. Equipado com função de entrada em inglês

12. Pode ser usado com uma impressora (função USB opcional)

13Uma variedade de saídas de relay de combinação de sinais, e os sinais podem ser submetidos a operações lógicas (NOT, AND, OR, NOR, XOR), referido como capacidade de programação PLC

14Métodos de controlo de relé diversificados: modo parameter->relé, modo relé->parameter, modo combinação lógica, modo sinal composto

15Edição de programas: 120 grupos de programas podem ser programados, e cada grupo de programas pode programar até 100 segmentos

Precisão: temperatura ±0,1°C+1 dígito, umidade ±1%R.H+1 dígito

Resolução: temperatura ±0,01°C, umidade ±0,1%R.H.

A inclinação da temperatura: 0,1 ~ 9,9 pode ser definida.

Possui funções de alarme e de espera de limite superior e inferior.

Indicador de entrada de temperatura e umidade PT100x2.

9 conjuntos de configurações de parâmetros de controlo PID, cálculo automático PID.

Bulbo seco e molhado com função de tela de correção automática

1. PID de saturação anti-integral

2Método de controlo da temperatura equilibrada BTC + controlo inteligente da capacidade de arrefecimento DCC + controlo eléctrico inteligente DEC (equipamento de ensaio de temperatura)

3Método de controlo de temperatura e umidade equilibrado BTHC + controlo inteligente da capacidade de arrefecimento DCC + controlo eléctrico inteligente DEC (equipamento de ensaio de temperatura e umidade)

Adota o modo de diálogo na tela, não é necessária entrada de teclas e a tela toca diretamente as opções.

Os valores de temperatura definidos (SV) e reais (PV) são exibidos diretamente.

Pode exibir o número do programa executado, o segmento, o tempo restante e o número de ciclos.

Função de tempo acumulado.

O valor de configuração do programa de temperatura é exibido numa curva gráfica, com a função de exibição em tempo real da execução da curva do programa.

Equipado com uma tela de edição de programa separada, pelo menos 5 segmentos de temperatura, umidade e tempo podem ser inseridos em cada página.

O chinês e o inglês podem ser trocados à vontade.

A tela de aviso de falha é exibida.

A luz de fundo do ecrã pode ser ajustada.

A função de proteção do ecrã pode ser definida em temporizador, TIMER ou desligamento manual.

Grupos de programas disponíveis: até 120 PATTEN.

Capacidade de memória disponível: total de 12000 SEGMENTOS.

Execução repetível de comandos: cada comando pode ser executado até 3200 vezes.

O programa é criado de forma conversacional, com funções como edição, limpeza e inserção.

Configuração do tempo dos segmentos 0~99H59 min.

Dispositivo de controlo do módulo de cronometragem programável x2 sets.

Com memória de programa desligada, arranque automático e execução contínua do programa após ligação.

Com interface de comunicação RS-485 ou RS-232.

As curvas gráficas podem ser exibidas em tempo real durante a execução do programa.

Com regulação automática da capacidade de congelamento.

Com função de arranque e desligamento programado.

Com função de ajuste de data e hora.

Função de bloqueio de chave e ecrã (LOCK).

Dispositivo de proteção contra sobre-temperatura ajustável (dual proteção, o primeiro protetor contra sobre-temperatura de ultra-alta precisão que pode ser definido para temperaturas altas e baixas.A proteção de alta ou baixa temperatura pode ser definida para proteger melhor o produto em teste quando a máquina falha.

O canal do ar condicionado está sobreaquecido.

Motor do ventilador sobreaquecido.

O solo é plano, bem ventilado e não contém gases e poeiras inflamáveis, explosivos e corrosivos

Não há nenhuma fonte de radiação eletromagnética forte nas proximidades.

Há um escoamento de piso de drenagem perto do equipamento (a menos de 2 metros da unidade de refrigeração).

Capacidade de suporte do solo do local: não inferior a 800 kg/m2.

Há um espaço de manutenção adequado em torno do equipamento.

A: não inferior a 600 mm

B: não inferior a 1000 mm

C: não inferior a 100 mm

D: não inferior a 600 mm

1Deve utilizar-se água purificada.

2A água da torneira deve ser tratada.

1. Temperatura: 5°C~35°C

2Umidade relativa: ≤ 85%

3Pressão atmosférica: 86 kPa106 kPa

d) Fornecimento de energia

AC380V trifásico de quatro fios + fio de proteção à terra

Intervalo de flutuação de tensão admissível: AC (380±10) V

Faixa de flutuação de frequência admissível: (50±0,5) Hz

Resistência de aterragem do arame de proteção é inferior a 4Ω

O utilizador deve configurar um interruptor de ar ou de energia de capacidade correspondente para o equipamento no local de instalação e este interruptor deve ser utilizado de forma independente para este equipamento.
