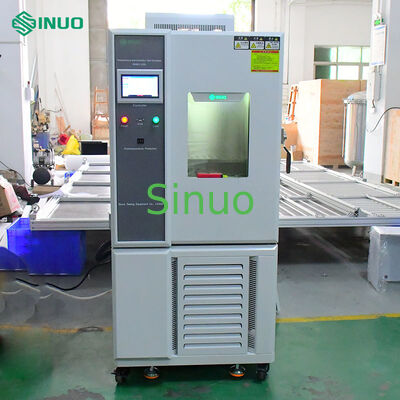

IEC60068-2 Câmara de ensaio ambiental de temperatura e humidade constantes -40 a 150°C

Esta câmara de ensaio de temperatura e umidade cumpre as normas IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 e a cláusula 15 da IEC 60335-1 e outras normas pertinentes.

É concebido para realizar ensaios de frio, calor, umidade e secura em componentes electrónicos, produtos eléctricos, aparelhos domésticos, materiais plásticos e outros espécimes.Os ensaios verificam a fiabilidade do produto durante o armazenamento e o trânsito em condições alternadas de alta/baixa temperatura e umidade.

Esquema da faixa de temperatura e umidade:

• IEC60068-2-1:2007 Ensaios ambientais ¢ Parte 2-1: Ensaios ¢ Ensaios A: a frio (IDT)
• IEC60068-2-2:2007 Ensaios ambientais ¢ Parte 2-2: Ensaios ¢ Ensaios B: calor seco (IDT)
• IEC60068-2-78:2012 Ensaios ambientais ¢ Parte 2-78: Ensaios ¢ Cabina de ensaio: calor úmido, estado estacionário (IDT)
• IEC60068-2-30:2005 Ensaios ambientais ¢ Parte 2-30: Ensaios ¢ Ensaios Db: calor úmido, cíclico (ciclo de 12 h + 12 h) (IDT)

A unidade apresenta um projeto de câmara totalmente fechada com as seguintes vantagens:

• Uma gama de temperaturas e umidade muito ampla para satisfazer os diversos requisitos de ensaio.
• Adota um sistema avançado de controlo de temperatura e umidade equilibrada, que proporciona um desempenho estável de aquecimento e humidificação.Mantém alta precisão e excelente estabilidade para simulação ambiental precisa.
• Circuito de refrigeração com comutação automática: o sistema ativa automaticamente o circuito de refrigeração com base nos valores de temperatura definidos, permitindo um arrefecimento direto mesmo a altas temperaturas ambientais.O sistema de refrigeração é equipado com umcompressor hermético importadoe unidade de condensação arrefecida a ar.
• Na porta da câmara é instalada uma janela de observação para a observação em tempo real das amostras de ensaio.

Configuração padrão da câmara de ensaio

Sistema de arrefecimento

Introdução na tela

Função de exibição do ecrã

1. Adota o modo de diálogo na tela, não é necessária entrada de teclas e a tela toca diretamente as opções.
2. Os valores de temperatura definidos (SV) e reais (PV) são exibidos diretamente.
3. Pode exibir o número do programa executado, o segmento, o tempo restante e o número de ciclos.
4. Função de tempo acumulado.
5. O valor de configuração do programa de temperatura é exibido numa curva gráfica, com a função de exibição em tempo real da execução da curva do programa.
6. Equipado com uma tela de edição de programa separada, pelo menos 5 segmentos de temperatura, umidade e tempo podem ser inseridos em cada página.
7. O chinês e o inglês podem ser trocados à vontade.
8. A tela de aviso de falha é exibida.
9. A luz de fundo do ecrã pode ser ajustada.
10. A função de proteção do ecrã pode ser definida em temporizador, TIMER ou desligamento manual.

Capacidade do programa e funções de controlo

1. Grupos de programas disponíveis: até 120 PATTEN.
2. Capacidade de memória disponível: total de 12000 SEGMENTOS.
3. Execução repetível de comandos: cada comando pode ser executado até 3200 vezes.
4. O programa é criado de forma conversacional, com funções como edição, limpeza e inserção.
5. Configuração do tempo dos segmentos 0~99H59 min.
6. Dispositivo de controlo do módulo de cronometragem programável x2 sets.
7. Com memória de programa desligada, arranque automático e execução contínua do programa após ligação.
8. Com interface de comunicação RS-485 ou RS-232.
9. As curvas gráficas podem ser exibidas em tempo real durante a execução do programa.
10. Com regulação automática da capacidade de congelamento.
11. Com função de arranque e desligamento programado.
12. Com função de ajuste de data e hora.
13. Função de bloqueio de chave e ecrã (LOCK).

Especificações do controlador

Indicadores técnicos:

1. Ecrã de 7 polegadas colorido
2. Dois modos de controlo: programa/valor fixo
3. Tipo de sensor: duas entradas PT100 (entrada electrónica do sensor opcional)
4. Modo de saída: pulso de tensão (SSR) / saída de controlo: 2 (temperatura/umidade)/2 saída analógica 4-20mA/16 saídas de relé (passivas)
5. Sinais de controlo: 8 sinais de controlo IS/8 sinais de controlo T/4 sinais de controlo AL
6. Signo de alarme: alarmes de obstáculos externos 16 DI
7. Intervalo de medição da temperatura: -90,00°C-200,00°C, (opcional -90,00°C-300,00°C) erro ±0,2°C
8. Intervalo de medição da umidade: 1,0%--100%RH, erro ±1%RH
9. Interface de comunicação: (RS232/RS485, distância máxima de comunicação 1,2 km [fibra óptica até 30 km]
10. Tipo de língua da interface: chinês/inglês
11. Equipado com função de entrada em inglês
12. Pode ser utilizado com uma impressora (função USB opcional)
13. Uma variedade de saídas de relé de combinação de sinais, e os sinais podem ser submetidos a operações lógicas (NOT, AND, OR, NOR, XOR), referidas como capacidade de programação do PLC
14. Métodos de controlo diversificados do relé: modo parameter->relé, modo relé->parameter, modo combinação lógica, modo sinal composto
15. Edição de programas: 120 grupos de programas podem ser programados, e cada grupo de programas pode programar até 100 segmentos

Parâmetros técnicos do controlador

Precisão: temperatura ±0,1°C+1 dígito, umidade ±1%R.H+1 dígito

Resolução: temperatura ±0,01°C, umidade ±0,1%R.H.

A inclinação da temperatura: 0,1 ~ 9,9 pode ser definida.

Possui funções de alarme e de espera de limite superior e inferior.

Indicador de entrada de temperatura e umidade PT100x2.

9 conjuntos de configurações de parâmetros de controlo PID, cálculo automático PID.

Bulbo seco e molhado com função de tela de correção automática
