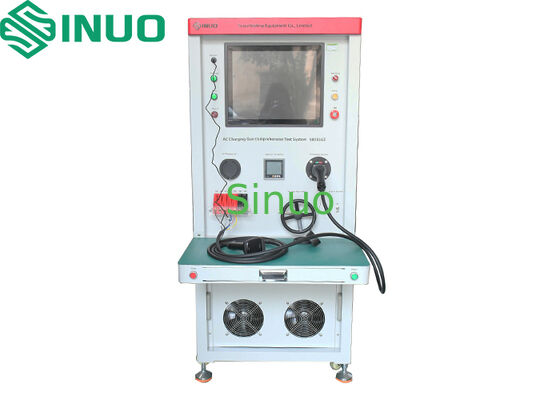

Sistema Abrangente de Teste de Pistola de Carregamento de Veículos para Padrões GB/UE/UL

MOQ:	1
preço:	Negociável
Embalagem padrão:	caixa de madeira compensada
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	1 ajustado pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SNJ8163

Suporta Padrões:

Padrões GB / UE / UL

Estação de teste:

Estação única

Faixa de teste de termistor:

100 – 50.000Ω

Capacidade de carga atual:

0-35A

Função de ensaio:

Testes integrados de resistência, continuidade e dielétrico de alta tensão

Gerenciamento de dados:

Rastreabilidade de código QR e geração automatizada de relatórios

Destacar:

Sistema de teste de pistola de carregamento de veículos

Equipamento de teste de carregamento GB UE UL

Equipamento de teste de veículos com garantia

Descrição do produto

Sistema de teste abrangente de arma de carregamento de veículos para padrões GB/EU/UL

Este sistema de teste abrangente realiza inspeção funcional de plugues CA de acordo com os padrões chinês (GB), europeu (UE) e americano (UL). Cada plugue recebe um código QR exclusivo, com resultados de testes salvos automaticamente em relatórios e resultados qualificados impressos diretamente. Todas as funções são testadas automaticamente em uma única operação, proporcionando alta eficiência e economia de mão de obra, ideal para inspeção completa de produção em massa em instalações de fabricação.

Funções de teste

Testes de quebra, continuidade, curto-circuito e sequência de fiação para fios individuais
Teste de resistência de continuidade do condutor principal
Medição de resistência integrada (incluindo estados pressionados e não pressionados de interruptores de botão)
Verificação da capacidade de carga de corrente e medição de queda de tensão
Teste de isolamento entre fios
Teste de resistência dielétrica (alta tensão) entre fios
Teste de fio de termopar

Especificações Técnicas

Parâmetro	Especificação
Fonte de energia	CA monofásica 220V / 50Hz
Fornecimento de ar	0,6MPa
Sistema de controle	CLP + PC Industrial
Leitura de código de barras	O leitor integrado lê códigos de barras/códigos QR em amostras de teste, permitindo a associação automática com registros de teste para rastreabilidade
Testes de continuidade de fio	Testes de interrupção, continuidade, curto-circuito e sequência de fiação via varredura de entrada/saída do PLC com determinação automática de aprovação/reprovação
Faixa de resistência integrada	1 - 5000 Ω, Precisão: 1% com limites superiores/inferiores configuráveis
Resistência CC e PE	Plugue CA 16A:RC não pressionado: 680Ω, RC pressionado + R4: 3,38 kΩ Plugue CA 32A:RC não pressionado: 220Ω, RC+R4 pressionado: 3,52 kΩ Plugue CA 63A:RC não pressionado: 100Ω, RC pressionado + R4: 3,4 kΩ Precisão de medição: 1%-2%
Faixa de teste de termistor	100 - 50.000 Ω, Precisão: 2% com limites configuráveis
Capacidade de carga de corrente e teste de queda de tensão	Mede a queda de tensão nos conectores sob condições nominais e de sobrecarga. Transformador ajustável trifásico integrado: saída 0-380V, carga trifásica ajustável 0-35A. Faixas de teste suportadas: 3,3 kW 16A monofásico, 7,4 kW 32A monofásico, 11 kW 16A trifásico, 22 kW 32A trifásico
Teste de resistência de isolamento	Monofásico: LN, LE, EN. Trifásico: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parâmetros: Tensão de teste: DC 100-1000V (ajustável), Limite inferior: 1 M-1 GΩ (ajustável), Precisão: ±5%, Alarme quando resistência < valor definido
Teste de resistência dielétrica (Hi-Pot)	Monofásico: LN, LE, EN. Trifásico: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parâmetros: Tensão de teste: AC 0-5 kV / DC 0-6 kV (ajustável), Limite de corrente de fuga: AC 0,1-20 mA, DC 0,01-5 mA, Precisão: ±1,5% + 3 dígitos, Display digital de tensão com ajuste programável, Alarme se a corrente de fuga exceder o valor definido
Estação de teste	Estação única, um produto por teste
Porta-plugues	Suporte de plugue para veículo CA da UE, suporte para plugue de pedestal CA da UE, suporte para plugue CA GB, suporte para plugue CA dos EUA
Placa traseira	Dispositivo de prensagem especial correspondente ao produto de teste, com braçadeira e placa protetora
Altura do soquete	750 - 1000 mm, design ergonômico
Software de computador	Suporta Win 7 e Win 10 com configuração abrangente de parâmetros. Salvamento de resultados de testes em tempo real para fácil acesso, visualização e análise. Interfaces de comunicação reservadas para conectividade opcional do sistema MES. Dados de teste exportáveis em formato TXT ou Excel
Dimensões	L 900 × P 800 × A 1800 mm
Peso	aprox. 300kg
Recursos adicionais	Rodízios móveis com função de travamento. Conectividade MES: opcional, aplica-se custo adicional
