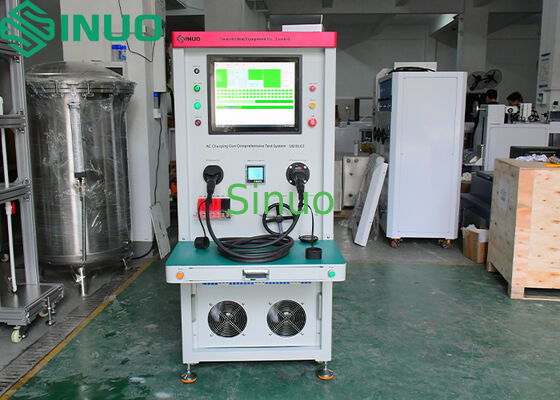

Sistema Abrangente de Teste para Pistola de Carregamento AC de Veículos UL Standard

Fornecimento de energia

AC monofásico 220 V / 50 Hz

Fornecimento de ar

0.6 MPa

Sistema de controlo

PLC + PC industrial

Análise de código de barras

O dispositivo vem com um scanner para ler códigos de barras ou códigos QR nas amostras de teste.

Escanear o produto antes do ensaio; após o ensaio, o código escaneado é automaticamente associado ao registo do ensaio, permitindo a rastreabilidade.

Testes de continuidade do fio

Os testes de quebra, continuidade, curto-circuito e sequência de fiação são realizados por meio de varredura de entrada/saída do PLC.

O PLC determina automaticamente a passagem/falha.

Faixa de resistência incorporada

1 ‰ 5000 Ω, Precisão: 1%
Podem ser fixados limites superiores e inferiores para determinar a qualidade do produto.

Resistência CC e PE (apertado / não apertado)

16A tomada AC:RC não pressionado: 680Ω, RC+R4 pressionado:3.38 kΩ

32A tomada AC:RC não pressionado: 220Ω, RC+R4 pressionado:3.52 kΩ

63A tomada AC:RC não pressionado: 100Ω, RC+R4 pressionado:3.4 kΩ

A precisão de medição da resistência deve atingir 1%~2%.

Faixa de ensaio do termistor

100 ‰ 50.000 Ω, Precisão: 2%

Os limites superiores e inferiores podem ser definidos para determinar a qualidade da continuidade.

Teste de capacidade de carga de corrente e queda de tensão

Medir a queda de tensão entre os conectores em condições de corrente nominal e de sobrecarga.

Transformador ajustável trifásico incorporado: 0-380V de saída, carga ajustável trifásica 0-35A.

Intervalos de ensaio suportados:

3.3 kW 16A monofásico

7.4 kW 32A monofásico

11 kW 16A trifásico

22 kW 32A trifásico

Teste de resistência ao isolamento

Monofase: L-N, L-E, E-N

Trifásico:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parâmetros:

1.Voltagem de ensaio: DC 100-1000V (regulavel)

2.Limites inferiores: 1 M1 GΩ (ajustável)

3.Precisão: ± 5%

4.Alarme quando a resistência < o valor definido

Ensaio de resistência dielétrica (Hi-Pot)

Monofase: L-N, L-E, E-N

Trífase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parâmetros:

1.Voltagem de ensaio: AC 0?? 5 kV / DC 0?? 6 kV (regulavel)

2.Limites de corrente de fuga: AC 0,120 mA, DC 0,01 5 mA

3.Precisão: ±1,5% + 3 dígitos

4.Display digital da tensão, ajuste programável automático

5.Alarme se a corrente de fuga exceder o valor definido

Estação de ensaio

Estação única, um produto por ensaio

Detentores de plugues

Detentor de tomada de combustível para veículos de CA UE, detentor de tomada de combustível para pedestal de CA UE, detentor de tomada de combustível para motores de CA GB, detentor de tomada de combustível para motores de CA dos EUA

Placa de cauda

Instalação especial de prensagem correspondente ao produto em ensaio, com grelha e placa de protecção

Altura do soquete

750 ‰ 1000 mm, de concepção ergonómica

Software de computador

1.Suporta Win 7 e Win 10, todas as configurações de parâmetros podem ser configuradas através do software.

2.Os resultados dos testes de cada produto são salvos no computador em tempo real para facilitar o acesso, visualização e análise.

3.As interfaces de comunicação são reservadas para a ligação opcional aos sistemas MES, permitindo que os dados de ensaio sejam carregados para a base de dados MES para gestão e controlo.

4.Os dados do ensaio são armazenados imediatamente após a conclusão.

5.Os dados de ensaio armazenados podem ser exportados em formato TXT ou Excel.

Dimensões

W 900 × D 800 × H 1800 mm

Peso

aproximadamente 300 kg

Outros

1.Rodas móveis com função de bloqueio.

2.Conectividade MES: opcional, aplicam-se custos adicionais.
