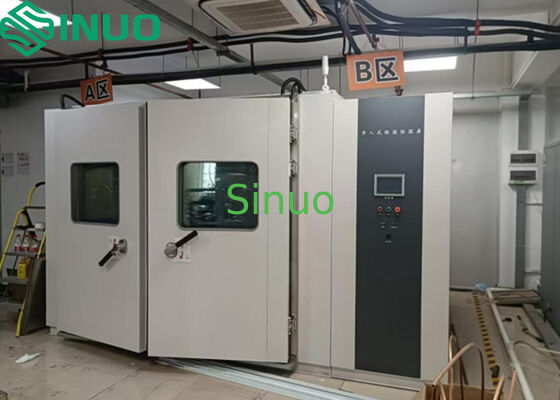

Câmara de Temperatura e Humidade Constantes para Testes de Confiabilidade

Modelo

SN886-25m³

Restrições à amostra

É proibido que este equipamento de ensaio teste ou armazene as seguintes amostras:

Substâncias inflamáveis, explosivas ou voláteis

Substâncias corrosivas

amostras biológicas

Fontes de emissão eletromagnética forte

Volume nominal

25 m³

Dimensões da câmara interna

W2500 × H2500 × D4000 mm

Dimensões da câmara exterior

W3550 × H3130 × D4650 mm

Condições ambientais de ensaio

Temperatura ambiente 5°35°C; umidade relativa ≤ 85% RH; pressão atmosférica (86°106) kPa; câmara vazia.

Normas de ensaio aplicáveis

IEC 60068-2-78 Cabina de ensaio: Calor úmido em estado estacionário

Desempenho

Intervalo de temperatura

-30°C a +70°C

Fluctuação da temperatura

≤ ± 0,5°C

Desvio de temperatura

± 2,0°C

Uniformidade de temperatura

20,0°C

Tempo de aumento da temperatura

+20°C → +85°C ≤ 20 min (sem carga)

Temporada de queda da temperatura

+20°C → -40°C ≤ 60 min (sem carga)

Intervalo de umidade (apenas tipo de umidade)

Desvio da humidade relativa

± 3%RH (> 75%RH, sem carga)
±5%RH (≤75%RH, sem carga)

Fluctuação da humidade

± 2,5% RH

Velocidade do ar (centro da câmara)

0.5·2.0 m/s (regulado em frequência).
Todos os indicadores de desempenho devem ser cumpridos a uma velocidade do ar ≤ 2,0 m/s.

Direção do fluxo de ar

vertical para baixo

Carga térmica de funcionamento (capacidade de dissipação de calor)

-40°C a +0°C: ≤ 2000 W

+0°C a +85°C: ≤6000 W

Características estruturais

Estrutura de isolamento térmico

Painéis modulares compostos, constituídos por:

Aço galvanizado revestido em pó (panel externo) → Material de isolamento térmico → Aço inoxidável SUS304 (panel interno)

Painel exterior: aço laminado a frio A3, espessura ≥ 1,0 mm, cor padrão HOHUXI

Painel interno: SUS304, espessura ≥ 1,0 mm; piso em aço inoxidável antideslizante em relevo

Espessura do isolamento: ≥ 100 mm

Capacidade de carga do piso: 1000 kg/m2 (carga uniforme)

Piso: chapa de aço antideslizante em relevo SUS304, espessura 2,5 mm

Canal de ar condicionado

Ventiladores centrífugos: ≥ 4 unidades
Aquecedor, evaporador (também para desumidificação), entrada/saída de água, sensor de lâmpada seca
A câmara de tipo de umidade inclui, além disso: umidificador, protecção contra queimaduras a seco

Configuração padrão

Portas de cabo: φ100 mm × 2 (lado esquerdo), com tampas e plugues de silicone

Iluminação: 60W/AC220V × 4, luz da torre de indicadores, buzzer,Dispositivo de balanço de pressão

Portão

Porta de duas dobradiças de folhas duplas

Folha única: H2000 mm × W1200 mm

Fechadura de segurança (abre-se por dentro)

Janela de visão de vidro duplo anticondensação aquecida (W400 × H600 mm ×2)

Estruturas de portas aquecidas

Painel de controlo

Controlador de exibição de temperatura e umidade, protetor contra excesso de temperatura, parada de emergência, indicador de funcionamento, indicador de falha, buzzer

Compartimento mecânico

Sistema de refrigeração, sistema de drenagem/água, ventiladores, gabinete de controlo elétrico, sistema de humidificação e controlo de água

Armário de controlo elétrico

Ventiladores de arrefecimento, placa de distribuição, terminais de alimentação de amostra, interface RS-485, interruptor de alimentação principal

Aquecedor

Caldeira blindada de aço inoxidável 316
Método de controlo: SSR (reletor em estado sólido) PWM de cruzamento zero

Humidificação (apenas tipo de umidade)

Humidificação a vapor de tipo caldeira, aquecedor de aço inoxidável 316
Controle SSR PWM
Controle do nível da água e protecção contra queimaduras a seco

Sistema de refrigeração

Método de trabalho

Sistema de refrigeração do compressor

Evaporador

Cambio de calor com nadadeira (também para desumidificação)

Condensador

Câmbio de calor de placas ou de tubos de concha

Dispositivo de expansão

Válvula de expansão térmica, tubo capilar

Controle de refrigeração

PLC ajusta automaticamente as condições de refrigeração

Refrigerantes

R404A, R23 (ambos com índice de depreciação da camada de ozono zero)

Marcas dos principais componentes

Compressor

Bitzer (Alemanha, duplos compressores)

Refrigerante

DuPont/Honeywell (EUA)

Óleo refrigerante

Urso Ártico Americano/Honeywell

Interruptor de pressão

Danfoss (Dinamarca) / SAGINOMIYA (Japão)

Regulação da pressão do evaporador

Danfoss

Filtro do secador

Danfoss / Emerson (EUA)

Válvula de expansão

Danfoss / SPORLAN (EUA)

Válvula solenoide

SAGINOMIYA (Japão) / ODE (Alemanha)

Separador de óleo

Emerson.

Sistema de controlo elétrico

Exibição

LCD TFT de 7 polegadas em cores reais, resolução 800×480

Modos de operação

Programa e valor constante

Método de fixação

Painel de toque, menu chinês/inglês

Capacidade do programa

100 programas, cada um com até 10.000 passos, 9999 loops

Intervalo de configuração

Temperatura: extensão do intervalo do dispositivo +5°C / ¥5°C
Humidade: 0 ∼ 100%RH (câmara de humidade)

Resolução da tela

Temperatura: 0,01°C
Tempo: 0,01 min.
Humidade: 0,1% RH

Input

PT100 RTD, tensão, corrente (dependendo da configuração)

Comunicação

Conexão de PC para exibição de curvas e registo de dados
Monitorização e controlo remotos
Sincronização multicâmara
RS-485, RS-232, Ethernet (escolha um), USB 2.0

Método de controlo

Temperatura: PID anti-saturação integral + ajuste automático
Umidade: PID de saturação anti-integral + ajuste automático

Registro de curvas

Memória RAM com bateria
Intervalo de gravação: 1 s ¢120 s
Histórico máximo:720 dias (a intervalos de 2 minutos)
Retenção de dados ≥ 10 anos (sem energia)

Funções Adicionais

Alarme de falha com guia de causa e solução de problemas
Recuperação da falha de alimentação
Proteção dos limites de temperatura superior/inferior
Temporiador (iniciado/parado automaticamente)
Autodiagnóstico

Sensores de temperatura e umidade

Temperatura: PT100 RTD
Humidade: Sensor eletrónico de humidade

Marcas de componentes elétricos

Interruptor de alimentação

CHNT

Contactor AC

Schneider (França)

Relatório térmico

Schneider

Relais de sequência de fase

Schneider

Protector de alta/baixa temperatura

Yatai

Relais de CA

Schneider / Fuji (Japão)

SSR

Yangming

Sistema de abastecimento de água (apenas tipo de umidade)

Método de abastecimento de água

Elevação de bombas

Tanque de água

Tipo oculto

Dispositivos de protecção de segurança

Sistema de refrigeração

Superpressão do compressor
Superaquecimento do motor do compressor
Supercorrente do motor do compressor
Água de arrefecimento de baixa pressão

Sistema de humidificação (apenas tipo de humidade)

Aviso de baixo nível de água
Proteção contra queimaduras secas

Câmara de ensaio

Limitador de alta/baixa temperatura ajustável
Fusão térmica no espaço de ensaio
Protecção contra excesso de temperatura no canal de ar
Supercorrente do motor do ventilador

Outro.

Sequência de fase e protecção contra perdas de fase
Protecção contra fugas
Proteção contra curto-circuito de carga

Outras configurações

Exemplos de terminais de alimentação

Controlado por relé, AC220V, dentro de 2A
Fechado durante o funcionamento; aberto durante a parada ou falha

Pontos adicionais

Duas tomadas internas (10A), resistentes a -30°C sem rachaduras

Método de arrefecimento

Sistema de arrefecimento por água (o fabricante fornece torre de arrefecimento, bomba de água e instalação)
