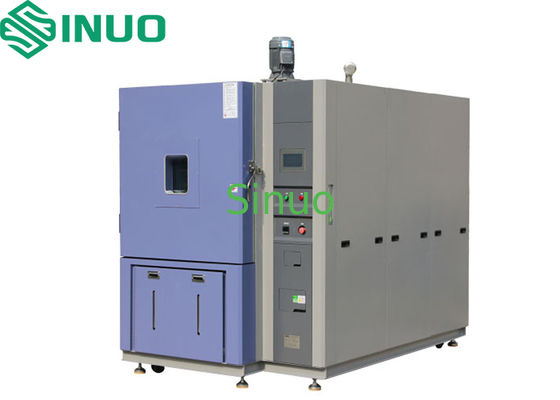

Câmara de ensaio de baixa temperatura e baixa pressão de -40°C a +70°C 5kPa

Desempenho

Método de arrefecimento

Com refrigeração por ar

Intervalo de temperatura

-40°C~+70°C

Fluctuação da temperatura

≤ 0,5°C (pressão ambiente, sem carga)

Desvio de temperatura

≤ ± 2,0°C ((pressão ambiente, sem carga)

Tempo de aquecimento

20°C → +100°C, ≤ 30 min (pressão ambiente)

Tempo de arrefecimento

20°C → -40°C, ≤ 30 min (pressão ambiente)

Intervalo de pressão

Pressão ambiente ~ 5 kPa (geralmente 11,6 kPa)

Desvio de pressão

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5% (2 ‰ 40 kPa)

Intervalo de controlo integrado de pressão/temperatura

Flutuação de pressão

O número de unidades de controlo deve ser igual ou superior a:

Tempo de depressurização

≤ 30 minutos a 5 kPa

Requisitos do programa

As baterias de ensaio e os conjuntos de baterias devem ser armazenados a uma temperatura de 75 ± 2 °C durante pelo menos 6 horas, seguidas de armazenagem a uma temperatura de -40 ± 2 °C durante pelo menos 6 horas.O intervalo máximo de tempo entre as duas temperaturas de ensaio extremas deve ser de 30 minutos.Este ciclo deve ser repetido 10 vezes. Depois disso, todas as baterias de ensaio e os conjuntos de baterias devem ser armazenados a temperatura ambiente (20 ± 5°C) durante 24 horas.o tempo de exposição às temperaturas extremas de ensaio deve ser de, pelo menos, 12 horas;.

Características estruturais

Especificações da amostra

Voltagem selecionável: 12 V, 24 V, 36 V ou 48 V

Tamanho máximo da bateria: W720*H480*D600 mm

Peso: 280 kg

Tensão máxima: 56 V

Corrente máxima: 300 A

Dimensões da câmara interna

W*H*D: 1000*1000*1000 mm

Dimensões exteriores

W*H*D: 3250*1400*2000 mm (excluindo saliências)

Material de parede exterior

1.5 mm de chapa de ferro pintada

Material da parede interna

SUS304 aço inoxidável (5 mm, estrutura de pressão)

Material de isolamento

Espuma de poliuretano rígido

Porta da câmara

Porta única com alça à prova de explosão, janela de visão, iluminação interna

Pontos de condução e terminais

Um conductor Φ100 mm no lado esquerdo; flange terminal fechado

Válvula de inflação manual

Para equalização manual da pressão durante falha de alimentação

Estantes

Duas prateleiras de aço inoxidável

Aquecedor de câmara

Caldeiras de tubos com nadadeiras de aço inoxidável

Controle do aquecedor

Modulação de largura de pulso SSR (relatório de estado sólido)

Bomba de vácuo

VD401 ULVAC bomba de vácuo de veleta rotativa de um estágio, com acionamento direto, arrefecida a ar (com filtro de névoa de óleo, vidro de visão de óleo e válvula de lastro de gás)

Sensor de vácuo

UNIK 5072 (GE, EUA),

Faixa: 0 ‰ 200 kPa,

Precisão: ±0,2% FS.BSL,

Saída: 4 ‰ 20 mA,

Interface de pressão: G1/4 fio interno

Sistema de refrigeração

Método de trabalho

Refrigerado a ar, compressão mecânica, dupla cascata

Compressor

Compressores mecânicos

Evaporador

De potência superior a 1000 W

Condensador

Com um comprimento de diâmetro não superior a 50 mm

Refrigerante

R404a / R23 (não fluorado, ecológico, ODP = 0)

Acessórios

Secador, separador de óleo, vidro de visão do refrigerante, válvulas de serviço

Sistema à prova de explosão

Reforço da pressão

Duas aberturas à prova de explosão de 300*300 mm com portas; abrem-se quando a pressão da câmara é ≥ 0,01 MPa, ligadas por dobradiças de alta resistência e por correntes de aço inoxidável

Extinção de incêndio

Sistema de CO2 com controlo remoto automático e manual

Cadeias à prova de explosão

Duas correntes na porta principal para evitar que a porta se abra

Sistema de controlo elétrico

Controlador

LCD TFT a cores de 7 polegadas

Modo de funcionamento

Modo de programação / modo de valor fixo

Programação

Menu chinês, entrada de tela sensível ao toque

Capacidade do programa

Máximo de 20 programas, 1000 passos, 20 ciclos (máximo de 99 passos por ciclo)

Exibição

Os valores definidos (SV) e os valores reais (PV) de temperatura, umidade e pressão são exibidos diretamente.

Número do programa atual, passo, tempo restante, contagem de ciclos e tempo de funcionamento.

Edição de programas, curva gráfica e exibição do estado de pontos fixos ou de ações programadas.

Resolução

Temperatura: 0,01°C; Umidade: 0,1%; Tempo: 1 min

Protecção contra temperaturas excessivas/inferiores

Alarmes configuráveis

Input

Termócopo / RTD / Tensão / Corrente

Controle

PID de saturação antiintegral (BTHC/BTPC)

Registo de dados

RAM com bateria, pode armazenar os valores definidos do dispositivo, os valores amostrados e os horários de amostragem correspondentes;

60 dias no máximo (intervalo de amostragem 1,5 min)

Função USB

Disco flash de 1 GB, software para PC para gestão de programas e exportação de dados

Interface de comunicação

RS232, RS485; controlo remoto e monitorização, controlo de sincronização multi-máquina

Memória de desligamento

Configurável para aquecimento/resfriamento/paragem na recuperação

Temporizador

Iniciação/parada automática

Funções auxiliares

Display de código de alarme de falha, proteção de desligamento e funções de autodiagnóstico.

Conectividade de rede

Pode ser conectado a uma rede Ethernet através de software especializado, permitindo controle remoto, assistência remota e aquisição de dados de teste.Podem ser controladas simultaneamente várias máquinas através da rede.

Painel de controlo

a.Interruptor de paragem de emergência

b. Interruptor de alimentação

c. Protector contra excesso de temperatura

d. Interface RS-485

e. Interface USB

Protecção da segurança

Sistema de refrigeração

Proteção contra sobreaquecimento, sobrecorrente e alta pressão dos compressores

Câmara de ensaio

Proteção contra sobre-temperatura ajustável, fusíveis de câmara, sobre-temperatura do ducto de ar, sobreaquecimento do ventilador, sobrecorrente do aquecedor e fusível

Outro.

Sequência de fases, fugas, sobrecarga, curto-circuito, protecção do motor da bomba de vácuo

Condições de funcionamento

Fornecimento de energia

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), flutuação de tensão de ±10%

Fonte de ar comprimido

4 ‰ 7 kg/cm2 ((Fornecido pelo cliente)

Temperatura ambiente

5°35°C

- Não, não.

Componente

Marca

Observações

1

Compressor

Bitzer

2

Separador de óleo

Emerson, EUA

3

Trocador de calor de chapa

GEA, Alemanha

4

Interruptor de pressão

DANFOSS, Dinamarca

5

Condensador

Kunlin

6

Evaporador

Guangzhou Yongqiang

7

Máquinas de secar

DANFOSS, Dinamarca

8

Válvula de expansão

DANFOSS, Dinamarca

9

Válvula de expansão

HONEYWELL, EUA

10

Válvula solenoide

Nickideu, Japão

11

Válvula solenoide

DANFOSS, Dinamarca

12

Controlador

Tenglong

13

Dispensador de vazamento

Shihlin, Taiwan

14

Interruptor de circuito

Schneider, França

15

Contactor AC

Schneider, França

16

Relais térmicos

Schneider, França

17

Relais de sequência de fase

Siel, Suíça

18

Relais de estado sólido

Siel, Suíça

19

Relais intermediários

Omron, Japão

20

Motor de circulação

TECO, Taiwan

21

Bomba de vácuo

ULVAC VD401 3φ 380V

22

Válvula de vácuo

RIKEN AVB-KF-40-P, Japão

23

Sensor de vácuo

GE UNIK 5072
