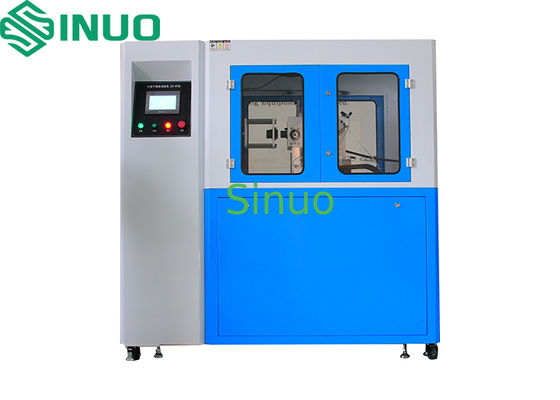

Dispositivo de Teste de Interface de Carregamento para Capacidade de Interrupção e Operação

MOQ:	1
preço:	Customized
Embalagem padrão:	Caso de compensado
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	20 conjuntos por mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate(Cost Additional )

Número do modelo

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Destacar:

dispositivo de teste de interface de carregamento

testador de capacidade de interrupção elétrica

equipamento de teste de operação para aparelhos

Descrição do produto

Dispositivo de Teste de Capacidade de Interrupção e Operação Normal da Interface de Carregamento

Amostra e Limitação:

Item de Teste: Interface de carregamento de veículos elétricos, plugues e tomadas industriais e acopladores.

Propósito do Teste: Usado para verificar se os acessórios elétricos, como interfaces de carregamento de veículos elétricos, plugues e tomadas industriais e acopladores, podem suportar tensões mecânicas, elétricas e térmicas durante o uso normal sem desgaste excessivo ou efeitos prejudiciais. O objetivo é validar sua confiabilidade.

Princípio do Teste:

O teste é conduzido usando um mecanismo acionado por servomotor que realiza ações lineares de inserção e retirada na amostra, atingindo um certo número de ciclos. O sistema gira automaticamente a solução, e uma carga externa pode ser conectada para realizar testes de ligar/desligar. O tempo de ligar/desligar, a velocidade do teste e o curso podem ser predefinidos através de uma tela sensível ao toque.

Estrutura e Características:

A estrutura adota uma estrutura integrada, acionada por um servomotor com fuso de esferas preciso e acionamento por correia síncrona. O sistema é controlado por um CLP com uma poderosa função de exibição digital e uma interface amigável em uma tela sensível ao toque colorida de 7 polegadas. A fixação é ajustável em três eixos, adequada para testar a vida útil das interfaces de carregamento de pistolas.

Condições Ambientais:

Fonte de alimentação: AC220V±10%/50-60Hz, 2kW

Temperatura de trabalho: 0-40°C, Umidade: 30%-90%

Dimensões: Aprox. L1850*P800*A1700mm

Peso: Aprox. 150kg

Parâmetros Técnicos:

Itens de Teste	a) Teste de vida útil do dispositivo de travamento mecânico b) Capacidade de interrupção c) Operação normal (vida útil)
Faixa de Amostra	Fixações personalizadas com base nas amostras do cliente
Estação	Estação única
Modo de Controle Elétrico	Controle integrado inteligente Mitsubishi PLC, interface de toque homem-máquina colorida de 7 polegadas
Modo de Operação	Operação manual ou controlada por programa
Função	Simula a operação normal da interface de carregamento, incluindo inserção e retirada da interface de carregamento, desbloqueio/bloqueio do dispositivo de travamento mecânico. Também pode ser testado independentemente. O sistema é programável para velocidade de teste, tempo de teste e ciclos de teste, com um único tanque de líquido e função de agitação.
Modo de Acionamento	Ação de inserção e retirada acionada por servomotor, rotação elétrica para imersão na solução, auxiliada por cilindros pneumáticos para abrir e fechar o mecanismo de intertravamento.
Fixação da Amostra e Método de Fixação	Fixação mecânica com fixações tridimensionais X/Y/Z ajustáveis. A posição do ponto de fixação é ajustável, e as fixações podem ser trocadas para testar interfaces de carregamento AC/DC padrão nacional, americano e europeu.
Virada Automática	A fixação na interface da pistola de carregamento inclui um mecanismo de virada automática que pode girar 90º. O tempo de imersão é controlável.
Ciclos de Teste	0~999.999 vezes, predefinível. O sistema irá parar automaticamente quando o número predefinido de ciclos for atingido.
Tempo de Interrupção	1-999,9 segundos, predefinível (o padrão exige que o contato elétrico seja mantido por no máximo 4 segundos e no mínimo 2 segundos).
Taxa de Inserção/Retirada	0-10 vezes/min, predefinível (3,75 ciclos/min, 7,5 cursos/min).
Curso de Teste	0-200mm, predefinível (distância do plugue e tomada de teste ≥ 50mm).
Velocidade do Teste	0-850mm/s, predefinido diretamente através da tela sensível ao toque.
Exibição de Força	Equipado com um sensor de força de 50kg de capacidade para monitoramento de força em tempo real. Uma curva força-tempo pode ser gerada, exibindo as forças máximas de inserção e retirada, bem como o valor atual da força. Faixa de força: (0-500)N, com um erro de medição de ≤±0,5% F.S., resolução ≤0,1N.
Mecanismo de Travamento	O sistema inclui uma função de pressão automática para o dispositivo de travamento mecânico, simulando condições normais de operação.
Tanque de Solução	Um tanque de solução de teste contendo uma mistura de 5% de sal e 5% de areia (poeira de teste de partículas grossas ISO 12103-A4 ou equivalente), suspensa em água destilada.
Requisitos de Imersão	Frequência do líquido de imersão, tempo de imersão, tempo de secagem, ciclos de inserção/retirada e tempos de ciclo são todos programáveis.
Carga Externa	Carga externa pode ser conectada para teste.
Funções de Detecção	Quando conectado a uma carga, o sistema pode acionar um alarme de circuito aberto e registrar a contagem de ciclos atual.
Proteção de Segurança	Proteção de aterramento, proteção contra curto-circuito, proteção contra sobrecarga.
