Teste de segurança do conector de carregamento de veículos eléctricos para as normas europeias
| Resistance Range: | 1-5000Ω, com uma precisão de 1% | Thermistor Range: | 100-50.000Ω, com uma precisão de 2%. |
| Insulation Voltage: | DC 100-1000V (configuração variável) | Withstand Voltage: | AC 0-5kV / DC 0-6kV, ajustável |
| Data Management: | Associa automaticamente o código QR do produto aos resultados dos testes e gera relatórios | Functional Tests: | Testes de continuidade, curto-circuito, fiação incorreta, resistência, bloqueio eletrônico, isolamen |
| High Light: | Teste do conector de carregamento de veículos elétricos,Teste de segurança de normas europeias,Teste de equipamento de carregamento do veículo |
||

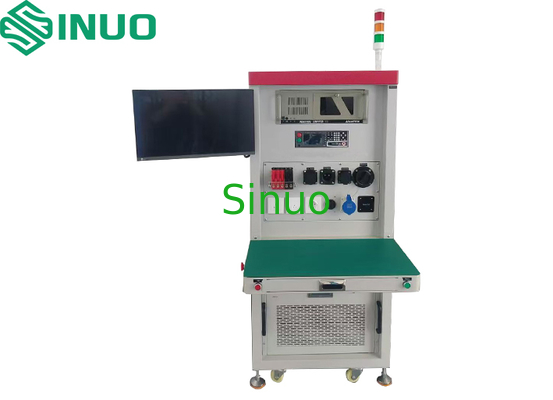

Sistema de ensaio de segurança abrangente para conectores de carregamento de veículos elétricos de corrente alternada/corrente contínua normalizados europeus
ProdutooVerview:
Este sistema de teste verifica principalmente a funcionalidade de armas AC e DC que cumprem com os padrões chineses, europeus e americanos.e resultados do teste são automaticamente salvos para um relatórioTodos os resultados são testados automaticamente de uma só vez.
Este sistema é altamente eficiente e economiza mão-de-obra, tornando-o adequado para inspeções completas de lotes em fábricas.
Test Contents:
- Teste cada fio por quebra, continuidade, curto-circuito e sequência de fiação incorreta.
- Teste a resistência da linha principal.
- Teste resistores internos (incluindo botões de pressão em ambos os estados pressionados e não pressionados).
- Teste a função de bloqueio eletrônico.
- Teste isolamento inter-filtro.
- Teste de resistência à tensão.
- Teste os fios do termoacoplamento.
Parâmetros técnicos:
- Entrada de potência: AC monofásico 220V/50Hz;
- Entrada de ar: 0,6 MPa;
- Sistema de controlo: PLC + computador industrial;
- Integração informática com um sistema MES (opcional, custo adicional);
- Os dados são inseridos no computador usando um scanner. O dispositivo vem com um scanner que pode escanear códigos de barras no produto sob teste. Antes do teste, escaneie o código de barras ou QR no produto.Após o ensaio, o código de barras digitalizado pode ser associado ao registo do ensaio, permitindo a rastreabilidade dos dados do ensaio subsequentes.
- O dispositivo usa entrada e saída de PLC para analisar e detectar quebras de fio, continuidade, curto-circuito e desalinhamento da sequência de fio.O PLC determina automaticamente se o ensaio é qualificado após a conclusão do ensaio..
- Intervalo de ensaio de resistência incorporado: 1-5000Ω, com uma precisão de 1%.
- Defina os valores limite superior e inferior para determinar se o resistor é bom.
| Detecção da resistência CC e PE (apertado ou não o botão) | Resistência de arma AC 16A | RC (não pressionado): 680Ω, RC (pressado) RC+R4: 3,38kΩ | A precisão de detecção da resistência deve atingir 1% a 2% |
| Resistência de arma AC de 32 A | RC (não pressionado): 220Ω, RC (pressado) RC+R4: 3,52kΩ | ||
| Resistência de arma AC 63A | RC (não pressionado): 100Ω, RC (pressado) RC+R4: 3.4kΩ |
- Intervalo de ensaio do termistor: 100-50.000Ω, precisão de 2%.
- Voltagem de accionamento: DC12V. Estão disponíveis saídas de tensão positiva e negativa para activar ou desconectar o conector.Monitoramento de contato de interruptor de continuidade está disponível para determinar se o dispositivo é bom ou ruim.
- Ensaio de isolamento linha a linha:
- Ensaios de fase única: L-N, L-E e E-N; ensaios de três fases: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 e L1/L2/N/E-L3; ensaios de CC: positivo-negativo, positivo-em terra e negativo-em terra.
- Parâmetros de impedância de isolamento:
- Voltagem de isolamento: DC 100-1000V (configuração variável);
- Limite inferior: 1MΩ a 1GΩ (configuração variável);
- Precisão: ± 5%;
- Valor de alarme da resistência de isolamento configurável: quando a resistência for inferior ao valor definido, a amostra é considerada defeituosa.
- Ensaio de tensão de resistência de linha a linha:
- Ensaios de fase única: L-N, L-E, E-N; ensaios de três fases: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
- Testes de corrente contínua: positivo-negativo, positivo-terra e negativo-terra.
- Parâmetros de ensaio de tensão:
- Voltagem resistente: AC 0-5kV / DC 0-6kV, ajustável;
- Limite de corrente de fuga: AC 0,1 mA-20 mA, DC 0,01 mA-5 mA, ajustável;
- Precisão: ±1,5% + 3 dígitos;
- Display: Display digital indica a tensão de corrente;
- Regulação da tensão: programável automática;
- Detecção de alarme: quando o valor da corrente de fuga exceder o valor definido, a amostra é considerada defeituosa.
- Estação de teste: uma estação, testando um produto de cada vez.
- Pistola Plug: Disponível com chinês padrão AC / DC montantes de arma, padrão europeu AC / DC montantes de arma, e padrão americano AC / DC montantes de arma.
- Placa de cauda: utiliza uma fixação de fixação específica (braço + placa protetora) adaptada ao produto a ensaiar.
- Altura da tomada: a altura básica da tomada é de aproximadamente 750-1000 mm, de design ergonómico.
- Dimensões: W900mm x D800mm x H1800mm. A base é equipada com rodas de bloqueio.
- Peso: Aproximadamente 300 kg.
Software de computador:
- O software suporta Windows 7 e Windows 10.
- Todas as configurações dos parâmetros podem ser completadas através do software.
- Os resultados dos testes para cada produto são salvos em tempo real no computador para fácil acesso, revisão e análise de exportação.
- O sistema de ensaio tem uma interface de comunicação reservada para integração com o sistema MES, permitindo que os dados de ensaio sejam carregados para a base de dados MES para facilitar a gestão do cliente.
- Armazenamento de dados: Após a conclusão do ensaio, os dados do ensaio são armazenados em tempo real.
- Exportação de dados: os dados do ensaio podem ser exportados em formatos TXT ou Excel.
