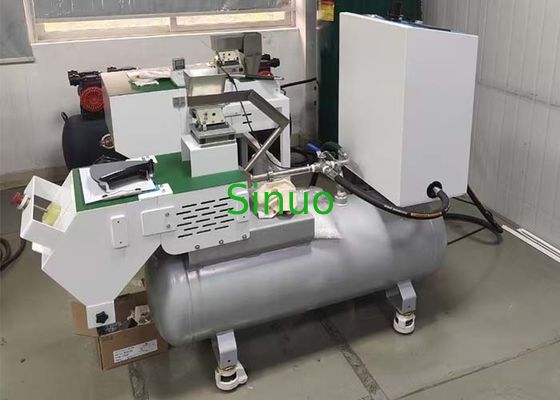

Máquina de ensaio de resistência ao impacto de cascalho SAE J400 para ensaio de revestimentos de superfícies automotivas
| Pressure range: | 0 ¢ 8 bar | Pressure accuracy: | ≤±1%FS |
| Flow range: | 0 ‰ 0,08 m3/s | Flow accuracy: | ≤±1%FS |
| Silencer components: | < 130dba | Air tank capacity: | 136L |
| Control method: | tela sensível ao toque | Test software: | Valor fixo, programa |
| High Light: | Máquina de ensaio de resistência ao impacto de cascalho,Máquina de ensaio de revestimentos de superfície para automóveis |
||
Máquina de ensaio de resistência ao impacto de cascalho SAE J400 para ensaio de revestimentos de superfícies automotivas
Informações sobre o produto:
Norma: SAE J400 "Ensaios de resistência dos revestimentos de superfícies automotivas ao cascalho", ISO 20567-1 "Determinação da resistência dos revestimentos de tintas e vernizes ao cascalho Parte 1:Teste de impacto múltipla", DIN 55996-1:2001 "Teste da resistência dos materiais de revestimento ao cascalho Parte 1: Teste de impacto múltiplo"
ASTM D3170-03 ((2007)
GME 60268-96
GMW14700
GM9508P
MGR ES30.AD.149
ISO 20567-1-2005 (em inglês)
NES M0007 Secção 28
DIN EN ISO20567-1-2007 (em inglês)
FLTM BI 157-06
Finalidade: O equipamento é utilizado para ensaiar e avaliar a resistência ao impacto das peças ou revestimentos de superfície submetidos a ensaios no que diz respeito ao impacto com cascalho.
Área de aplicação:A máquina de ensaio de resistência ao impacto de cascalho é uma nova máquina de ensaio que atende ao teste de resistência ao impacto de cascalho de diferentes padrões de materiais automotivos e revestimentos de superfície.
Parâmetros técnicos:
| Intervalo de pressão | 0 ′8bar (regulado) |
| Precisão da pressão | ≤ ± 1%FS |
| Intervalo de fluxo | 0·0.08m3/s (regulado) |
| Precisão do caudal | ≤ ± 1%FS |
| Componentes de silenciadores | Ruído < 130dba |
| Capacidade do reservatório de ar | 136L |
| Dimensões da câmara de colisão 3D | comprimento da câmara interna 400*largura 400 mm |
| Ângulo de impacto | VDA54°, VDA90°, SAE45°, SAE90° |
| Método de controlo | Controle do ecrã táctil |
| Modo de funcionamento do software de ensaio | Método de valor fixo, método de programação |
| Sistema de recolha de dados | Os dados podem ser recolhidos e exportados |
| Tempo mínimo de amostragem para a recolha de dados | ≤ 1 ms |
| Execução de variáveis de controlo | O programa de ensaio pode definir pressão, tempo e outras variáveis como variáveis de controlo para o ensaio de impacto de cascalho |
| Função de calibração | O software de ensaio tem a função de calibrar quantidades físicas, tais como pressão e tempo, de modo a calibrar o desvio dessas quantidades físicas. |
| Tanque de ar comprimido de grande volume | O intervalo máximo ajustável é de 8 bar e a precisão é de 1% do valor estável final |
| Tempo de ejecção completa de cascalho | < 10 s, precisão do tempo <+/-1 s (pode ser definido o tempo de ensaio e o ciclo de ensaio) |
| Caixa de recolha de cascalho | Conveniente para recolher cascalho durante os ensaios |
| 2 pistolas de ensaio de pulverização podem ser trocadas livre e rapidamente, em conformidade com as normas SAE e VDA.Câmara de colisão VDA 54°, precisão do ângulo <+/-1 grau | |
| O equipamento reserva 2 canais de tomadas de alimentação 220V | |
| Se o objeto de ensaio for um pequeno pedaço de placa revestida ou revestida, deve ser utilizado em conjunto com uma câmara de colisão. | |
| O equipamento é móvel, o que facilita a transferência do local de ensaio | |
Condições de trabalho (ambiente de utilização do equipamento):
1Temperatura ambiente: 0°C a 40°C
2. Umidade ambiente: 25% ~ 95% RH
3Pressão atmosférica: 90~105 kPa
4Fornecimento de energia: AC380V (+15%, -10%) 50Hz trifásico ou AC220V (+15%, -10%) 50Hz monofásico.
Proteção de segurança:
1A área de ensaio é constituída inteiramente por componentes resistentes a altas temperaturas e retardadores de chama (sem tubos de plástico, fios, juntas de borracha, vedações, lubrificantes, óleo de motor, etc.),que possam evitar danos ao equipamento devido à combustão e explosão da bateria.
2A área de ensaio deve ter uma resistência elevada, impermeável,Projeto à prova de ferrugem e resistente à corrosão para evitar as consequências adversas do uso de água para extinguir incêndios durante a combustão e a explosão do ensaio da bateria.
3O equipamento possui um interruptor de parada de emergência, que pode parar todos os ensaios em caso de emergência e cortar a fonte de alimentação ao mesmo tempo para evitar riscos de curto-circuito.
4Dispositivo de protecção dos limites: O equipamento está equipado com dispositivos de protecção dos limites superior e inferior.
5O sistema é equipado com um módulo de protecção. Quando a pressão e o tempo excedem o valor definido, o sistema desencadeia automaticamente a parada de ensaio e os alarmes.
6O equipamento tem segurança eléctrica que cumpre as normas nacionais e pode prevenir e eliminar eficazmente os possíveis riscos de choque eléctrico para os operadores e o pessoal de manutenção.Durante o funcionamento normal, exceto a parte do circuito do equipamento, a casca externa do equipamento, as partes metálicas da caixa de ensaio, etc., não serão carregadas.vazamento, curto-circuito, etc., o equipamento pode automaticamente cortar a potência de entrada externa, de modo que nenhuma parte do equipamento é alimentada.
7. Toda a área de teste é instalada sem componentes elétricos, que são feitos de aço puro. Mesmo que a bateria queime durante o teste, não causará danos ao equipamento.
8. Luz indicadora de três cores: Uma luz indicadora de três cores é instalada na parte superior do equipamento para indicar o estado de funcionamento do equipamento.que podem ser eliminados manualmente após a resposta de falha.
