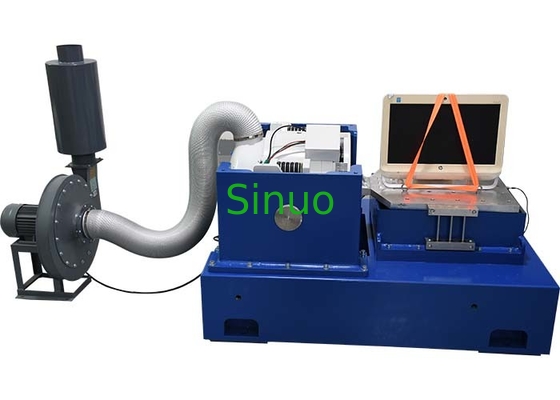

Máquina de ensaio de vibração de bateria para bicicletas elétricas Faixa de frequência 1 ̊4500 Hz

MOQ:	1
preço:	Customized
Embalagem padrão:	Caixa de compensado
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	5 SETS POR MÊS

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

EV207HG40VT40VCSusb-2

Força de excitação sinusoidal:

Pico de 700 kg.f (6860N)

Força Excitante Aleatória:

600Kg.f (6860N) r.ms

Força de excitação do impacto:

1400Kg.f ((11760N) pico

Aceleração máxima:

100G (980 m/s2)

Faixa de frequência:

1 ‰ 4500 Hz

Velocidade máxima:

2 m/s

Carga máxima:

300 kg

Frequência de isolamento:

2,5 hertz

Destacar:

Máquina de ensaio de vibração da bateria

Máquina de ensaio de vibração de bicicleta elétrica

Máquina de ensaio de vibração de 4500 Hz

Descrição do produto

Máquina de ensaio de vibração de bateria para bicicletas elétricas Faixa de frequência 1 ̊4500 Hz

Informações sobre o produto:

O teste de vibração é o ato de excitar ou chocar um componente ou dispositivo para ver como ele reagiria em um ambiente real.de produtos industriais, tais como placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e aparelhos domésticos.

A Sinuo pode fornecer-lhe todo o esquema de excitação e teste, e provar a qualidade dos produtos para si de acordo com normas nacionais e internacionais, como a ONU 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Fórmula de selecção da máquina de vibração e diagrama da estrutura do gerador de vibração:

1As condições de ensaio de acordo com a empresa do cliente

2Tipo de ensaio: varredura sinusal; aleatório

3Faixa de resposta de frequência: 1-4500 Hz

4. Fórmula: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0,002F²

F=M(kg) ×A(g)

Máquina de ensaio de vibração de bateria para bicicletas elétricas Faixa de frequência 1 ̊4500 Hz 0

Máquina de ensaio de vibração de bateria para bicicletas elétricas Faixa de frequência 1 ̊4500 Hz 1

Instruções de configuração do equipamento:

Projeto	Instruções de configuração	Quantidade
Corpo da mesa de vibração	A07S23 gerador de excitação eletromagnética	1 SET
	Dispositivo de controlo automático de centralização para bobina móvel	1 SET
	B402S Ventilador de arrefecimento	1 SET
	VT40 Tabela de extensão vertical (400×400 mm)	1 SET
	HG40 Filtro de óleo horizontal (400×400 mm)	1 SET
Amplificador de potência de comutação digital	Amplificador de potência de comutação digital SAO7K	1 SET
	Sistema de proteção por servo	1 SET
	Fornecimento de energia de excitação	1 SET
Controlador de vibração digital	Controlador de vibração digital VCSusb-2	1 SET
	Sensor de aceleração do sistema	2 PCS
	CD de instalação de software de controlo	1 SET
	Computador de controlo	1 SET
Acessórios	Cabos de ligação/tubos de ar	1 SET
	Instruções de funcionamento, relatórios de inspecção, certificados, manuais de manutenção	1 SET
	Ferramentas acessórias (chave T, chave hexagonal, chaveira, etc.)	1 SET
	Rodas de pressão vibratórias/braços de barra de pressão	1 SET

Parâmetros técnicos do equipamento:

A07S23 Parâmetros do gerador de excitação eletromagnética
Força máxima de excitação sinusoidal	Pico de 700 kg.f (6860N)
Força máxima de excitação aleatória	600Kg.f (6860N) r.ms
Força máxima de excitação de impacto	1400Kg.f ((11760N) pico
Faixa de frequências	1 ‰ 4500 Hz
Deslocamento máximo	51 mm p-p
Velocidade máxima	2 m/s
Aceleração máxima	100G (980 m/s)²)
Carga máxima:	300 kg
Frequência de isolamento das vibrações:	2.5 Hz
Diâmetro da bobina móvel:	F230 mm
Peso da bobina móvel:	7 kg
Parafuso na mesa.	16 × M10
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	300 N.m.
Tamanho do equipamento	915 mm × 740 mm × 780 mm (excluindo a tabela de expansão vertical)
Peso do equipamento	880 kg (excluindo mesa de deslizamento horizontal)
Amplificador de potência de comutação digital SA-6K
Potência de saída	7 KVA
Voltagem de saída	120 V
Corrente de saída	70A
Eficiência do amplificador	≥ 90%
Nível de ligação	116 kHz
SNR	≥ 65 dB
Ruído	≤ 70 dB
Tamanho do amplificador	900 mm × 600 mm × 1130 mm
Sistema de proteção por servo
Função	Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada
Controlador de vibração digital VCSusb-2
Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador de marca original com ecrã LCD, Windows 10
Software	Operação chinês/inglês, análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Pode gerar automaticamente relatórios de teste WORD.armazenar os sinais e dados, e definir parâmetros de ensaio e funções de análise.
Acelerador do sistema LAB-24112	Faixa de frequência: 1 ¢ 12000 Hz Sensibilidade: 30 PC/g Intervalo de temperatura: -40 - 180°C
Tabela de extensão vertical VT40
Materiais	De teor, em peso, de potássio
Tamanho da tabela	400 × 400 mm
Furo fixo	M8 distribuição retangular, durável e resistente ao desgaste
Frequência de utilização do limite superior	Sinus 2000 Hz, aleatório 2000 Hz
Peso	Cerca de 15 kg.
Tabela de deslizamento horizontal de filme de óleo HG40
Materiais	De teor, em peso, de potássio
Tamanho da tabela	400 × 400 mm
Furo fixo	M8 distribuição retangular, durável e resistente ao desgaste
Frequência de utilização do limite superior	Sinus 2000 Hz, aleatório 2000 Hz
Peso	Cerca de 18 kg (sem cabeça de ligação)
Ventilador de arrefecimento B402S
Potência do ventilador:	4 kW
Fluxo do ventilador:	41m³/s
Requisitos elétricos
Fornecimento de energia	AC de 3 fases 380V/50Hz 18 KW
Ar comprimido	0.6Mpa
Resistência do solo	≤ 4Ω

Máquina de ensaio de vibração de bateria para bicicletas elétricas Faixa de frequência 1 ̊4500 Hz 2
