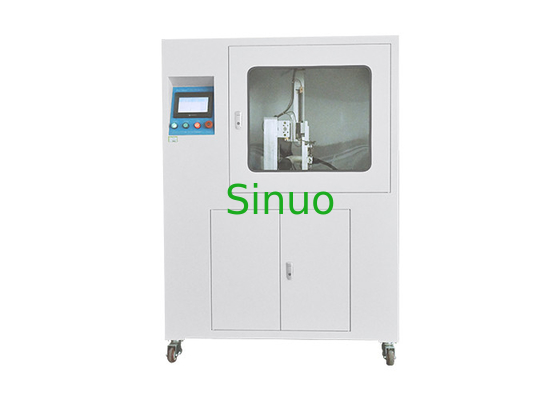

IEC 62196-1 Arma de carregamento Dispositivo eletrónico de bloqueio Aparelho de ensaio completo

MOQ:	1
preço:	Negociável
Embalagem padrão:	Caixa de compensado
Período de entrega:	30 dias
Método do pagamento:	T/T
Capacidade de abastecimento:	20 conjuntos por mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate (Cost Additional)

Número do modelo

SNQC1023A

Estação de teste:

Única estação

Modo de Acionamento:

Servo motor

Força de desbloqueio:

0-50N

Erro da indicação:

≤ ± 0,5% F.S.

Tempo do intervalo:

0~200s ajustável

Carregue atual:

1-200mA ajustável

Condução inversa:

0 a 5000 ms

Canal de avanço:

0 a 5000 ms

Destacar:

Aparelho de ensaio abrangente IEC 62196-1

Aparelho de ensaio completo de arma de carga

Descrição do produto

IEC 62196-1 Arma de carregamento Dispositivo eletrónico de bloqueio Aparelho de ensaio completo

Resumo do produto:

Norma: de acordo com a IEC 62196-1:2022.

amostras e restrições:

Dispositivo de bloqueio eletrónico da tomada do veículo em CC (ver a norma GB/T 20234.4-2023, figura 10 e figura 11);

Dispositivo de bloqueio eletrónico da tomada de corrente alterna do veículo (ver GB/T 20234.2-2015 desenho A.2);

Dispositivo de bloqueio mecânico da tomada do veículo em CC (ver norma GB/T 20234.4-2023, figura 10 e figura 11);

Dispositivo de bloqueio mecânico da tomada do veículo AC (ver GB/T 20234.2-2015 figura A da norma).1, figura A.3)

Aplicação: Utiliza-se para testar se os acessórios elétricos com dispositivos de bloqueio eletrónico, como as interfaces de carregamento de veículos elétricos,As tomadas e as tomadas industriais e os acopladores podem suportar o esforço mecânico, tensões eléctricas e térmicas que ocorrem durante a utilização normal sem desgaste excessivo ou outros efeitos nocivos.

Princípio de ensaio: O mecanismo de accionamento do servomotor é utilizado para aplicar força ao mecanismo eletrónico de bloqueio da amostra e o mecanismo eletrónico de controlo é utilizado para implementar o funcionamento normal,Desbloqueio de emergência, vida útil do ciclo em condições extremas e teste de resistência mecânica do mecanismo de bloqueio eletrônico.

Estrutura e características:

Adota um quadro integrado, acionado por um servomotor, parafuso de esferas de precisão e transmissão de correia síncrona, operação de tela sensível ao toque a cores e função de exibição digital poderosa,Sistema de controlo inteligente PLCO dispositivo também adota uma pinça ajustavel de três eixos, adequada para carregar a electrónica das armas.

Ambiente de utilização: Fornecimento de energia: AC380V±10%/50-60Hz, 5Kw, temperatura de funcionamento 0-40°C, umidade 30%-90%.

Parâmetros técnicos:

Dimensões	Cerca de W1000D900H1400mm; peso: cerca de 200kg
Elementos de ensaio	a) Ensaio de funcionamento normal (vida útil) do dispositivo eletrónico de bloqueio b) Ensaio manual de desbloqueio de emergência do dispositivo de bloqueio electrónico c) Duração do ciclo do dispositivo de bloqueio electrónico em condições extremas d) Ensaio de resistência estrutural do dispositivo eletrónico de bloqueio
Estação	Estação única
Método de controlo elétrico	Mitsubishi PLC controle integrado inteligente, 7 polegadas de cor interface de toque humano-máquina operação
Modo de funcionamento	Função manual ou controlada por programa
Instalação	a) Cumprir os acessórios dos dispositivos de bloqueio eletrónicos independentes ou acessórios universais; b) Cumprir o padrão americano e o padrão europeu de interface de carregamento AC e DC
Função de ensaio	Equipado com função de ensaio de bloqueio eletrônico de barra de empurrão
Desbloqueio do dispositivo de bloqueio electrónico	É capaz de desbloquear manualmente o dispositivo de bloqueio eletrónico, adota um modo de funcionamento automático controlado eletronicamente,e realiza a programação para satisfazer os requisitos de funcionamento normal (vida útil) do dispositivo de bloqueio eletrônicoO requisito da força de desbloqueio é de (0~50) N e o erro de indicação é ≤± 0,5% F.S., resolução ≤0,1N
Força do dispositivo de bloqueio eletrónico	É equipado com um dispositivo de aplicação de força para o mecanismo de barra de bloqueio do dispositivo de bloqueio electrónico.O dispositivo de aplicação de força pode prender a extremidade da haste de bloqueio e aplicar o impulso axial ou força de tração. A gama de medição da força é necessária para atender (0~50) N, e o erro de indicação é ≤± 0,5% F.S., resolução ≤0,1N, pode ajustar a taxa de aplicação da força e manter um valor de força constante;O dispositivo de aplicação da força pode medir o deslocamento da parte que suporta a força e a posição da haste de bloqueio., e a gama de medição do deslocamento corresponde a (0~50) mm, indicando erro de valor ≤±0,02 mm, resolução ≤0,01 mm
Conversão de polaridade	O programa PLC liga automaticamente e desliga automaticamente após 1 segundo após a monitorização do feedback de estado do bloqueio electrónico.
Fonte de alimentação por comutação	(0?? 24) VDC é ajustável, a precisão da tensão é melhor que 0,5 nível, resolução ≤0,1V
Canal de avanço	(0~5000) ms pode ser definido arbitrariamente, resolução ≤1ms
Condução inversa	(0~5000) ms pode ser definido arbitrariamente, resolução ≤1ms
Intervalos	Tempo de intervalo: pode ser definido arbitrariamente no intervalo de (0~200) s, resolução ≤1s, corrente de carga ajustável de 1-200mA para cooperar com a ação;
Função	Equipado com um escravo de corrente de carga regulavel de 1-200 mA, equipado com um dispositivo de monitorização que retorna o sinal eletrónico de desbloqueio/bloqueio da fechadura e regista o estado e os tempos de ligação e desligação do sinal;
Determinação de falhas	Julgamento de feedback de sinal incorporado, desligamento automático em caso de anomalia
Frequência do ensaio	Definição arbitrária no intervalo de (0~99999)
Protecção da segurança	Protecção do solo, protecção contra curto-circuito, protecção contra sobrecarga
Configuração principal
Nome		Especificações	Marca	QTY
PLC		Série FX	Mitsubishi	1 Conjunto
Ecrã táctil		7 polegadas	Weinview	1 Conjunto
Motor		400 W	Huichuan	1 Conjunto
Fonte de alimentação por comutação		35W/24V/	Bem-me-quer	1pcs
Relais intermediários		4J2J	Omron	Vários
Outros componentes elétricos			Chint, FUJI	Vários
Sensor de força		10 kg	Changqing	1 Conjunto
Máquinas e aparelhos			Sinusite	1 Conjunto
Chassis			Sinusite	1pcs
