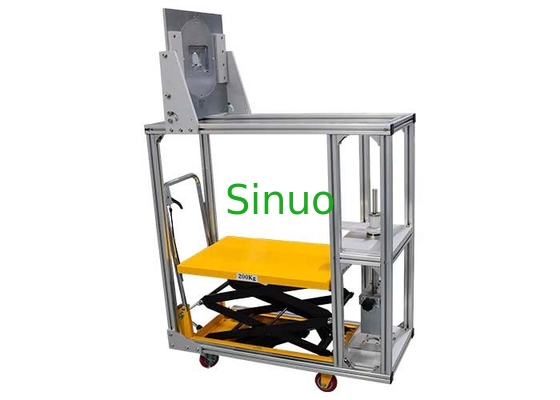

IEC 62196-1 Interface de carregamento Teste de carga mecânica Dispositivo Teste de conector do veículo

IEC 62196-1 Interface de carregamento Teste de carga mecânica Dispositivo Teste de conector do veículo

Informações sobre o produto:

Norma: de acordo com a IEC 62196-1:2022.

Exemplos e restrições: Interface de carregamento.

Aplicação: A estrutura da interface de carregamento deve facilitar a inserção e retirada da arma de carregamento e evitar que a arma de carregamento caia da tomada durante a utilização normal.Verifique se a força máxima necessária para retirar a arma de carregamento da tomada do aparelho está dentro do intervalo especificado pela normaÉ também utilizado para verificar se a força máxima necessária para inserir a arma de carregamento na tomada do aparelho está dentro do intervalo especificado pela norma.

Princípio de ensaio: Força máxima de arranque da tomada: aplicar a força máxima de arranque especificada na norma (força total do peso principal, peso adicional, gancho (dispositivo de fixação),e tampão de ensaio) ao tampão de ensaio, e a tomada deve sair da tomada.

A força para inserir a arma de carregamento na tomada: Coloque a arma de carregamento verticalmente para baixo, coloque o peso principal de acordo com o padrão na arma de carregamento e, em seguida, use um 0.8 kg de peso para cair livremente de uma altura de 5 cm para impactar o peso principalA arma de carregamento deve ser inserida na tomada, na posição necessária do contato.

Estrutura e características:

Este dispositivo consiste no dispositivo de fixação instalado debaixo da placa superior A, no peso principal F, no peso adicional G e no tapete de ensaio C. O quadro deste dispositivo é compatível com a norma GB/T20234.1 Figura 5 e GB11918.4 Figura 102, incluindo um ensaio de carga mecânica de interface de carregamento horizontal, ensaio do dispositivo de bloqueio e ensaio da força de inserção e retirada.

Nota: é utilizada a pinça ajustável, que pode ser trocada entre direcções vertical e horizontal, e pode prender todos os tipos de produtos; a pinça D é substituída por um anel pendurado,que é mais conveniente de operarO peso principal é directamente contrapeso, sem necessidade de um suporte.

Ambiente de utilização: temperatura de trabalho de 5 a 35°C, umidade de 30% a 90%.

Especificações técnicas:

Estação de ensaio	Estação única
Configuração do gabarito	Feito de S136, o pin é o tamanho padrão mínimo, a tolerância é de ±0,01mm, o espaçamento é de ±0,05mm, e a suavidade é de 0,8um O calibre é opcional.
Elementos de ensaio	7.11.8Teste de carga mecânica da interface de carregamento 7.15.1.1: Ensaio do dispositivo de bloqueio 7.17: Ensaio de força de aperto e de puxa
Principais parâmetros técnicos do ensaio de carga mecânica da interface de carga
Desenho do traçado de ensaio
Tempo de retenção do ensaio	60s, o cilindro hidráulico impulsiona a palete para levantar e baixar o peso, e o tempo é controlado manualmente.
Frequência do ensaio	4 vezes, uma vez em cada direcção de 90° em torno do eixo horizontal, manualmente
Seleção da carga de ensaio
Configuração do peso da carga mecânica	165: 148,5 N de peso principal x1 + 16,5 N de peso adicional x1; 300N: 270N peso principal x1 + 30N peso adicional x1; 440N: 396N peso principal x1 + 44N peso adicional x1; 660N: 594N peso principal x1 + 66N peso adicional x1; 750N: 675N peso principal x1 + 75N peso adicional x1; Nota: O peso do peso principal inclui o peso do gancho e o peso do peso é realizado por sobreposição e combinação.
Principais parâmetros técnicos do ensaio do dispositivo de bloqueio
Tempo de retenção do ensaio	60s, o cilindro hidráulico impulsiona a palete para levantar e levantar o peso, e o tempo é controlado manualmente.
Desenho do traçado de ensaio
Principais parâmetros técnicos do ensaio de força de inserção e de força de extração
Diagrama de traçado do ensaio de força de inserção
Configuração do peso da força de inserção	Peso principal da arma de carregamento AC: 9,2 kg Peso principal da arma de carregamento de corrente contínua: 13,2 kg Peso adicional: 0,8 kg Nota: O peso do peso principal inclui o peso da pinça e da haste de guia.
Teste	Durante o ensaio, o dispositivo de bloqueio deve ser aberto.
Configuração do peso da força de tração	Pistola de carregamento AC: 100N (90N+10N) Pistola de carregamento de corrente contínua: 140N (126N+14N) 1.0kg
