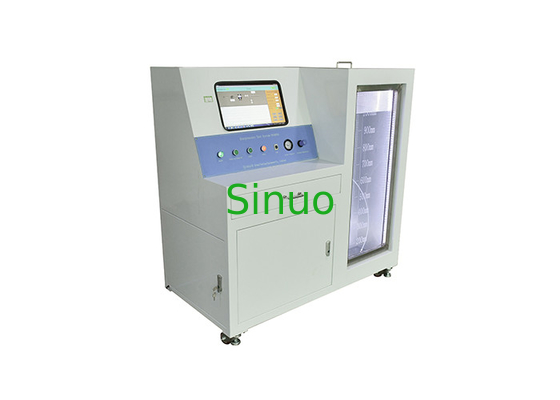

IEC 62196 Máquina de ensaio de detecção automática de aperto de ar Teste de sobrepressão 10L
| Applied standard: | IEC 62196-3-1 | Applied clause: | Cláusula 101.6 |
| Test station: | Única estação | Test pressure: | 1.0-10.0 bar |
| Display accuracy: | 0,1 barras | Test medium: | Ar seco |
| Driving air pressure: | 0,2-0,8 MPA | Volume size: | Menos de 10 litros |
| High Light: | Máquina de ensaio de detecção de estanqueidade de ar de 10 litros,Máquina de ensaio de detecção de estanqueidade de ar sob pressão |
||
IEC 62196 Máquina de ensaio de detecção automática de aperto de ar Teste de sobrepressão 10L
Informações sobre o produto:
Padrão: de acordo com a norma IEC 62196-3-1, secção 101.6, ensaio de sobrepressão.
Amostras e restrições: ensaio de desempenho de vedação para volumes inferiores a 10 L.
Aplicação: Utilizado para a realização de ensaios de fuga de pressão em aparelhos que contenham refrigerantes líquidos e que necessitem de vedação.
Princípio de ensaio: De acordo com as diferentes pressões da amostra, a bomba de reforço do sistema produz uma alta pressão para verificar a pressão da amostra.
Estrutura e características: é constituído por um sistema de controlo elétrico, um sistema de controlo de pressão e um reservatório de água.
Ambiente de utilização:
Fornecimento de energia: AC220V±10%/50-60Hz
Fonte de ar: 0,5-0,8 MPa de ar comprimido
Lugar de utilização: pressão atmosférica de 80 a 106 kPa; temperatura ambiente de 5 a 40 °C; umidade relativa (20 a 80%) % RH; sem agitação violenta, vibração, interferência eletromagnética, poeira,Sem gases explosivos e corrosivos, boa dissipação de calor
Parâmetros técnicos:
| Estação de ensaio | Estação única |
| Método de controlo elétrico | Controle e funcionamento inteligentes por computador |
| Pressão de ensaio | 1.0-10.0Bar, propulsão da bomba de reforço |
| Precisão do controlo da pressão | +1% do limite superior do valor da pressão de ensaio, -1% do limite inferior |
| Precisão de exibição | 0.1 Bar |
| Meio de ensaio | Ar seco |
| Método de controlo da pressão | Controle por computador |
| Taxa de aumento | De potência superior a 1000 W |
| Tempo de compressão | 0-9999s pode ser definido arbitrariamente, com segundos como a unidade de tempo, exibição do computador |
| Processo de ensaio | Aumentar-Pressão-Reliver-Pressão |
| Pressão do ar de condução | 0.2-0.8MPa |
| Tamanho do volume | Menos de 10 litros |
| Tamanho do reservatório de água | WDH = 500 × 500 × 1000 mm |
| Interface de saída | Fio interno ZG1/4 |
| Indicação da curva de pressão | Display em tempo real do software de aquisição de dados |
| Armazenamento dos dados de ensaio | Relatórios e formulários de teste do excel podem ser salvos |
| Computador | Memória Intel i7 de 4 G (ou superior) SSD de 512 G, sistema operacional Windows 7 e software de processamento OFFICE, com interface de comunicação RS232 |
| Dispositivo de protecção de segurança | |
| Fornecimento de energia | Protecção contra fugas, sobrecarga e curto-circuito |
| Motor | Proteção contra sobrecarga e curto-circuito |
