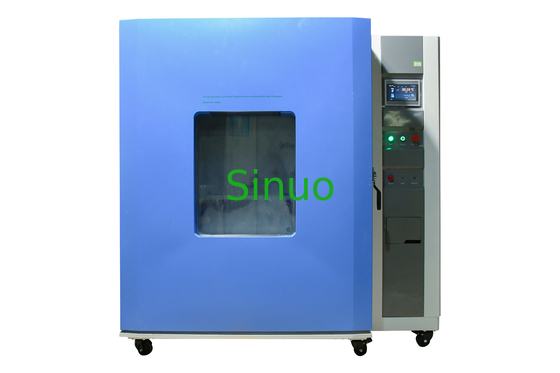

UL2594 Câmara de ensaio de temperatura e umidade de alta precisão para ensaios ambientais

UL2594 Câmara de ensaio de temperatura e umidade de alta precisão para ensaios ambientais

Resumo do produto:

A norma: de acordo com a UL2594-2016, IEC60068-2-1:2007, IEC60068-2-2:2007, IEC60068-2-30:2005.

amostras e restrições: peças e materiais para aparelhos electrónicos, alimentos, automóveis, materiais de borracha e plástico, metais e outros produtos, tais como fibras ópticas, LCDs, cristais, inductores,PCB, baterias, computadores, telemóveis, borracha, plásticos e outros produtos.

Aplicação: É usado para realizar testes de resistência ao frio, resistência ao calor, resistência à umidade e resistência ao seco em matérias-primas e dispositivos como eletrônicos, eletricistas,Aparelhos elétricosO objectivo é confirmar o desempenho fiável dos produtos durante o armazenamento, o transporte e a utilização em ambientes úmidos e quentes de alta e baixa temperatura.

Princípio de ensaio: utilizar sistemas de aquecimento, humidificação e refrigeração para controlar e alterar a temperatura e a umidade ambiente na câmara, simulando a temperatura ambiente,humidade e procedimentos alternativos exigidos pelo produto

Estrutura e características:

Esta máquina tem uma estrutura de câmara fechada e possui as seguintes características:

A. Dispõe de um intervalo de controlo de temperatura e umidade muito amplo, que pode satisfazer as diversas necessidades dos utilizadores.Adotar um método único de ajuste de temperatura e umidade equilibrados para ajustar o ambiente ideal de temperatura e umidadePossui capacidades estáveis e equilibradas de aquecimento e humidificação e pode realizar um controlo de temperatura e umidade de alta precisão e elevada estabilidade.

C. Seleção automática do circuito de refrigeração: o dispositivo de controlo automático tem a capacidade de selecionar e operar automaticamente o circuito de refrigeração de acordo com o valor de regulação da temperatura.para que o frigorífico possa ser ligado diretamente para resfriamento sob alta temperaturaA refrigeração utiliza uma unidade de compressor refrigerada a ar e um compressor totalmente fechado (importado). .

D. A porta está equipada com uma janela de observação iluminada, que permite observar facilmente o estado de ensaio da amostra de ensaio.

Ambiente de utilização: Fornecimento de energia: 220V ou AC380V±5%/50Hz, 7KW

Temperatura ambiente: 5°C+30°C, não deve haver uma elevada concentração de poeira, gases corrosivos e atmosfera inflamável e explosiva ao redor

Parâmetros técnicos:

Controle e funcionamento		Sistema de controlo inteligente PLC e touch screen
Tamanho da câmara (facultativo)		1000L: câmara interna WDH=1000×1000×1000mm, câmara externa WDH=1470×1400×2100mm
Intervalo de temperatura (facultativo)		B: -40 ∼ 150 °C;
Intervalo de humidade		20%~98%RH
Resolução da temperatura		0.1°C
Fluctuação da temperatura		± 0,5°C
Uniformidade da temperatura		± 2°C
Desvio da humidade		± 3,0%RH ((> 75%RH); ± 5,0%RH ((≤ 75%RH)
Taxa de aquecimento		¥2-3°C/min
Taxa de arrefecimento		¥0,7-1°C/min
Diagrama da faixa de temperatura e umidade
Principais componentes do sistema
Câmara	A câmara interna é feita de chapa de aço inoxidável SUS304# com cantos arredondados, lisa e fácil de limpar.
	A câmara exterior é feita de 304 # escovado chapa de aço inoxidável com cantos arredondados, lisa e suave, e fácil de limpar.
	Furo de ensaio: a câmara interna e externa estão equipadas com um furo de rosca com um tapete de borracha
	Material isolante: espuma de poliuretano
	Janela de observação: porta de vidro temperado à prova de explosão de duas camadas
	Prateleira: Feita de aço inoxidável 304, a prateleira é removível
Sistema de aquecimento	Método de aquecimento: aquecimento eléctrico
	Elementos de aquecimento: estrutura de aquecimento cerâmica, resistência a altas temperaturas, bom isolamento, sem fugas e curto-circuito.O diâmetro do fio é grosso.No centro do fio de aquecimento é colocado um tubo de vidro de quartzo.Sua função importante é evitar que o fio de aquecimento de amolecer e cair quando queima vermelho, fazendo com que o fio de aquecimento entre em contacto com o metal da câmara interna e causando um curto-circuito e outros defeitos.
	Circulação térmica: o conduto de ar de circulação forçada assegura o transporte do calor gerado pelo aquecedor,previne temperaturas locais excessivas e garante os requisitos de temperatura na sala de trabalho
Sistema de humidificação	Método de humidificação: A estrutura externa de humidificação é utilizada para transportar a humidificação através do ducto de ar.A vantagem é que a velocidade é estável e tem pouco impacto sobre a temperatura da câmara interna, assegurando assim um aumento estável da temperatura e um efeito de humidificação ideal.
	Tubo de humidificação: adota um design em forma de U e um buraco de sonda de sobre-temperatura.garantir que o tubo de humidificação tenha uma longa vida útil e seja durável.
	Umidificação e reabastecimento de água: a câmara é equipada com uma câmara de adição de água de tipo gaveta.A escala de exibição do nível do líquido do tanque de água circulante pode observar visualmente o nível da águaAdota controlo automático do nível da água e alarme de escassez de água.
Sistema de arrefecimento	Método de refrigeração: refrigeração por arrefecimento a ar com compressor-cambiador de calor
	Principais componentes da refrigeração: 1O compressor adota a marca francesa Taikang e utiliza refrigerante ecológico. 2A válvula de expansão e a válvula electrónica são ambas fabricadas pela Danfoss dinamarquesa. 3O óleo e os filtros são feitos na Emerson, nos Estados Unidos. 4Use óleo de refrigeração da marca American Ice Bear. 5As condutas utilizadas no sistema de refrigeração são todas feitas de cobre vermelho, que tem a vantagem de boa flexibilidade, não é fácil de quebrar,e tem o melhor efeito de absorção de choques nas características de vibração a longo prazo do sistema de refrigeração. 6O evaporador e o condensador são marcas nacionais bem conhecidas.
	Circulação de ar frio: o conduto de ar de circulação forçada garante um retorno e um fornecimento de ar suaves e garante uma temperatura uniforme no estúdio
Sistema de controlo	Ecrã táctil: TIME880, Coreia do Sul Sanyuan
	Controle de temperatura: auto-ajuste PID, utilizando o sensor de resistência de platina PT100 de classe A
	Função: ensaio de valor fixo e ensaio de programa Teste de valor fixo: quando o ambiente de ensaio requer apenas uma temperatura única, selecione este modo e defina a temperatura, a umidade e o tempo de funcionamento necessários. Teste do programa: Quando o ambiente de teste requer várias temperaturas, selecione este modo para definir a temperatura e o tempo de execução de cada programa, defina a sequência de execução do programa,e utilizar 100 grupos de programas.
Armazenamento de dados	Com uma interface de curva de temperatura para registrar alterações e processos de dados, com uma interface padrão R232 ou uma interface de comunicação em disco em U, os dados podem ser baixados
Protecção da segurança	Função de memória de desligamento, protecção da sequência de fases, protecção contra fugas, protecção contra sobre-temperatura, protecção contra sobrecarga do compressor, alarme de escassez de água, protecção anormal
