IEC 60309 Interface de carregamento Sistema de ensaio de elevação de temperatura do canhão de carregamento EV Ensaios

IEC 60309 Sistema de ensaio de elevação de temperatura da interface de carregamento EV Ensaio de arma de carregamento

Padrão:

O controlo da temperatura corresponde às cláusulas 6.2.9 e 7.24, aumento da temperatura correspondente cláusulas 6.3.13 e 7.24 da norma GB/T 20234.1-2023, a detecção de temperatura correspondente à cláusula 10.3.20, temperatura superficial e temperatura terminal na norma GB/T 20234.4-2023 correspondente às cláusulas 8.13 e 9.13O ensaio de elevação de temperatura do componente de ligação de carregamento deve ser efectuado de acordo com os métodos especificados nos pontos F.2 e F.3 do apêndice F.

O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.aumento da temperatura O instrumento de ensaio de referência para os ensaios corresponde ao apêndice B.

Características do equipamento:

Adota um software de programação independente e operação controlada por computador.É utilizado para avaliar o aquecimento da superfície da interface de carregamento e acessórios elétricos quando a corrente de carga está ligada, e se a elevação da temperatura do eléctrodo satisfaz os requisitos da norma.

Parâmetros técnicos principais:

1Estação de saída: 1 estação AC.

Voltagem de saída máxima: AC10V de fase única.

Corrente de ensaio ajustável constante de saída: AC10~1400A.

Precisão de exibição da corrente: ± (0,25% de leitura + 0,25% de intervalo), resolução 1A.

Precisão de exibição da tensão: ± (0,25% de leitura + 0,25% de intervalo), resolução 0,01V.

Estabilidade da corrente de ensaio: ± ((1% do valor definido + 0,5 A), o tempo de reação é de cerca de 1 S.

2Fornecimento de energia de contacto de controlo: corrente AC (0~2) A.

3Modo de funcionamento: modo contínuo, modo ligado e desligado e modo de controlo automático da temperatura.

Modo de ligação/desligação contínua:

Tempo de ensaio em modo contínuo: 0,01 ‰ 99,99 horas

Modo ligado/desligado: energia, tempo ligado/desligado: 0,01 ‰ 99,99 horas

Número de vezes de ligação e desligação: 1~9999 vezes, desligação automática quando o número for atingido

Configuração actual: configuração programável

Modo de controlo automático da temperatura: pode definir um valor de aumento de temperatura estável e encontrar automaticamente o valor de corrente adequado

Intervalo de definição do aumento de temperatura: 0 ̊100°C

Precisão estável ±0,5°C

Obter automaticamente o resultado atual que requer valor de aumento de temperatura

4. Teste de elevação de temperatura (módulo de recolha de temperatura importado):

Intervalo de medição da temperatura: 0~260°C, precisão ±0,3% da leitura +1°C; resolução: 0,1°C.

Pontos de medição da temperatura: 20 canais (incluindo um ponto para a medição da temperatura ambiente).

Termocouple: o instrumento suporta J, K, T, E, S, N, B, R e outros tipos de termopares.

Termócopo de medição de temperatura: termocopo de filamento American Ω Company K-type 30AWG, de 2 metros de comprimento, 20 no total.

A sonda de temperatura pode ser testada com eletricidade sem danificar o instrumento.

Velocidade de varredura da temperatura, intervalo de armazenamento do registo: 0,1 ~ 1800 segundos para todos os canais.

Registo de dados de temperatura: completado automaticamente por computador, configurado com um software de ensaio por computador.

O software pode definir o canal de temperatura ambiente e a temperatura ambiente pode ser subtraída automaticamente ao recolher dados.

5Equipado com um computador de controlo industrial integrado com ecrã táctil (CPU de 4/1.8G ou superior, memória de 4G, unidade de estado sólido de 64G, monitor LCD de 15 polegadas),instalado com sistema operacional XP Inglês e software de processamento OFFICE.

A. Modo de configuração de energia: possui configurações de edição programáveis e pode definir não menos de 10 segmentos de programas atuais e pode implementar continuamente diferentes valores de corrente.Com função de interruptor de relógio, configuração da interface de operação, ajuste automático e reinicialização automática.

B. Múltiplas opções de modo de funcionamento: modo contínuo, modo ligado e desligado, modo de controlo automático da temperatura.

C. Exibição de dados: pode exibir o valor de temperatura, o valor de corrente e a curva do eixo de tempo de cada canal em tempo real.O intervalo de gravação de dados é ajustável de 100ms a 1800s.

D. Poupança de dados: tem a função de guardar automaticamente ou manualmente os dados do ensaio e o espaço de armazenamento é de pelo menos 8G.

E. Exportação de dados: possui função de exportação de dados USB e os dados podem ser exportados para ficheiros CSV, XLSX e outros formatos.

F. Modo de configuração de energia: possui configurações de edição programáveis e pode definir não menos de 10 segmentos de programas de saída de corrente e pode implementar continuamente diferentes valores de corrente.Com função de interruptor de relógio, configuração da interface de operação, ajuste automático e reinicialização automática.

6Fornecimento de energia: AC220V±10%, 50/60Hz, 10KVA.

7Dimensões: Aproximadamente 1000 mm de largura × 1000 mm de profundidade × 1600 mm de altura, e pesa aproximadamente 300 kg.

Equipado com rodas móveis de carga pesada para fácil fixação e movimento.

8. Equipado com funções de protecção contra sobrecarga e protecção contra sobrecorrência.

Quando o equipamento para, a saída de corrente é automaticamente cortada.

O equipamento pode funcionar continuamente durante muito tempo e é estável e fiável.

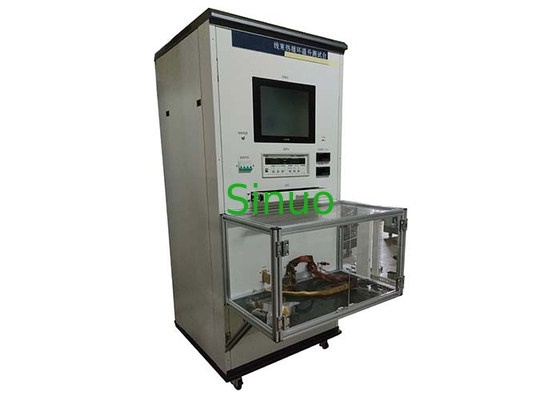

9Diagrama do equipamento (a imagem inclui um computador):
