| MOQ: | 1 |
| preço: | Customized |
| Embalagem padrão: | De madeira contraplacada |
| Período de entrega: | 30 dias |
| Método do pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 20 SETS por mês |

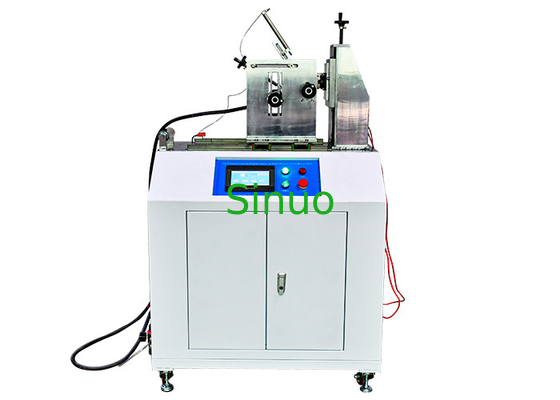

IEC62196-1 Dispositivo de ensaio da capacidade de ruptura das tomadas dos veículos elétricos com ecrã de exibição PLC
Introdução ao sistema:
O equipamento de ensaio cumpre os requisitos dos artigos 22.o e 23.o da norma IEC 62196-1: 2020, 20.o e 21.o da norma IEC 60309-1: 2012.
Utilizado para verificar se os acessórios elétricos, tais como as interfaces de carregamento, as tomadas industriais, as tomadas e os acopladores, podem suportar a pressão mecânica,tensões eléctricas e térmicas durante o funcionamento normal sem desgaste excessivo ou outros efeitos nocivos.
Mecanismo de acionamento do servomotor, para que a amostra repita a ação de plug e pull.ângulo pode ser pré-definido na tela sensível ao toque.
Parâmetros técnicos:
|
Máquina de ensaio de resistência mecânica |
|
|
Estação de ensaio |
Single, pode ser personalizado |
|
Método de controlo elétrico |
Controle integrado inteligente por PLC, com ecrã sensível ao toque humanizado a cores |
|
Modo de Acionamento |
Servo motor |
|
Método de fixação da amostra |
Aperto mecânico, a posição do ponto de aperto pode ser ajustada ao longo da fixação de três eixos |
|
Aceleração linear |
0-100 mm, pode ser pré-definido (o intervalo entre a tomada de ensaio e a tomada de ensaio ≥ 50 mm) |
|
Tempo de condução |
0-99,9s, pode ser pré-definido (contato elétrico deve ser mantido não mais de 4s, não menos de 2s) |
|
Velocidade de inserção e separação |
0-0,85 m/s pode ser pré-definido, padrão ((0,8±0,1) m/s |
|
Ciclos de ensaio |
0 ~ 999999 ciclos podem ser pré-definidos (uma vez é a inserção ou retirada da tomada ou do conector do veículo e dos seus acessórios correspondentes).um para inserção e outro para saída. |
|
Frequência dos ensaios |
0-10 ciclos/min, pode ser pré-definido ((3,75 ciclos/min=7,5 ciclos/min) |
|
Armário de carga |
|
|
Canal |
1 Canal |
|
Voltímetro digital |
0 ′ 300V, precisão ± 0,5% |
|
Amperiómetro digital |
0°82A, precisão ±0,5% |
|
Medidor de potência de exibição digital |
024KW, precisão ±0,5% |
|
Medidor de fator de potência de exibição digital |
0.2 ¢ 0.999, precisão ± 0,5% |
|
Modo de carga |
Resistente, indutivo, capacitivo três em um, comutável |
|
Carga de capacidade |
70uf, 140uf, 7.3uf podem ser trocados |
|
Modo de saída de carga |
Cada potência (contínua) / intervalo de potência pode ser comutável |
|
Temporizador |
09999 vezes, pode ser pré-definido |
|
Potência de carga |
24 KVA únicos |
|
Limite superior da corrente de saída |
82A, quando exceder 82a, será cortado automaticamente. |
|
- Geral |
|
|
Conteúdo do teste |
Ensaio de capacidade de ruptura do acoplador elétrico/interface de carga Ensaio de vida útil normal do acoplador elétrico/interface de carga |
|
Função de detecção |
Um alarme de circuito aberto pode ser realizado durante o ensaio sob carga e os ciclos podem ser registrados em tempo real. |
|
Protecção da segurança |
Protecção do solo, proteção contra curto-circuito |
|
|
