IEC60068-2 Câmara de Teste Ambiental de Temperatura Constante e Umidade 60m³
Padrões para câmara de teste ambiental de temperatura constante e umidade 60m³:
IEC60068-2-78:2012 “Teste Ambiental-Parte 2-78: Testes-Cabine de Teste: Calor úmido, estado estacionário, IDT”
IEC60068-2-30:2005 “Teste Ambiental-Parte 2-30: Testes-Teste Db: Calor úmido, cíclico (ciclo de 12h+12h), IDT”
IEC60068-2-2:2007 "Teste Ambiental-Parte 2-1: Testes - Teste B-Calor seco, IDT"
IEC60068-2-1:2007 “Teste Ambiental-Parte 2-1: Testes-Teste A: Frio, IDT”
Visão geral do produto para câmara de teste ambiental de temperatura constante e umidade 60m³:

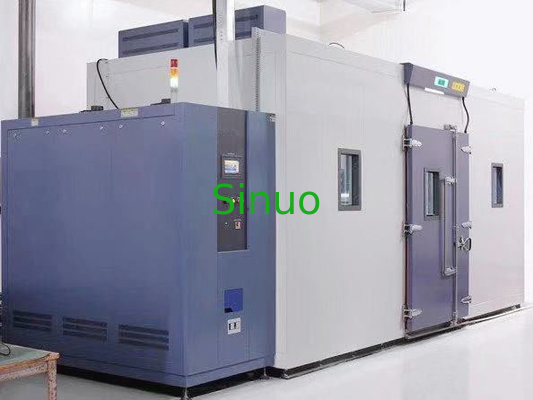

Esta câmara de teste walk-in simula o ambiente variável de temperatura e umidade para os produtos ou materiais.É amplamente utilizado no teste de adaptabilidade de elétricos, eletrônicos, instrumentos e medidores e outras peças de produtos sob alta e baixa temperatura e ambiente úmido durante o armazenamento, transporte e uso, para determinar a adaptabilidade de temperatura dos produtos ou materiais acima para alta e baixa temperatura e ambiente úmido, especialmente para mudanças de eletrificação do produto no desempenho e propriedades mecânicas.
Parâmetro técnico para câmara de teste ambiental de temperatura constante e umidade 60m³:
| 1.Nome do produto | Câmara de Teste de Temperatura e Umidade Constante Walk-in |
| Modo | SN886-60m3 |
| 2.Instruções aplicáveis | |
| 2.1.Faixa aplicável | Este equipamento é adequado para testes de confiabilidade de simulação ambiental de vários produtos elétricos e eletrônicos e outros produtos, peças e materiais, como temperatura alta e baixa constante, mudança gradual e testes de ciclo. |
| 2.2.Restrições de teste de segurança |
A) Teste e armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis B) Teste de amostras de substâncias corrosivas, teste e armazenamento de amostras biológicas C) Teste e armazenamento de amostras de fonte de emissão eletromagnética forte |
| 3. Volume e tamanho | |
| 3.1.Volume efetivo | 60m³ |
| 3.2.Tamanho da caixa interna | L5000 mm *D4000mm*A3000 mm |
| 3.3.Tamanho da caixa externa |
Cerca de W5700 mm*D5000 mm*H3200 mm(Excluindo o tamanho da unidade) Lembrete: Consulte o projeto final e confirme as três visualizações para as dimensões externas |
| 4.Desempenho | |
| 4.1.Método de resfriamento | Resfriamento a água |
| 4.2.Faixa de temperatura | -50°～ 80℃ |
| 4.3.Faixa de umidade | 30%-98% UR |
| 4.4.Flutuação de temperatura/umidade | ±2℃ / ±2,0% UR |
| 4.5.Precisão da resolução de temperatura | 0,01℃ |
| 4.6.Precisão da resolução de umidade | 0,01 UR |
| 4.7.Uniformidade de temperatura | ≤2℃ |
| 4.8.Uniformidade de umidade | < 75%UR:±3%UR;>75% UR ± 5% UR |
| 4.9.tempo de aquecimento | RT～80℃≤90min |
| 4.10.Tempo de resfriamento | RT～-50℃≤130min |
| 4.11.Excesso de aumento e queda de temperatura | ≤±1℃ |
| 4.12.situação de carga | 4KW (capacidade de geração de calor da amostra) |
| 4.14.Padrões de teste |
IEC60068-2-1:2007 “Teste Ambiental-Parte 2-1: Testes-Teste A: Frio, IDT” IEC60068-2-2:2007 "Teste Ambiental-Parte 2-1: Testes - Teste B-Calor seco, IDT" IEC60068-2-78:2012 “Teste Ambiental-Parte 2-78: Testes-Cabine de Teste: Calor úmido, estado estacionário, IDT” IEC60068-2-30:2005 “Teste Ambiental-Parte 2-30: Testes-Teste Db: Calor úmido, cíclico (ciclo de 12h+12h), IDT” |

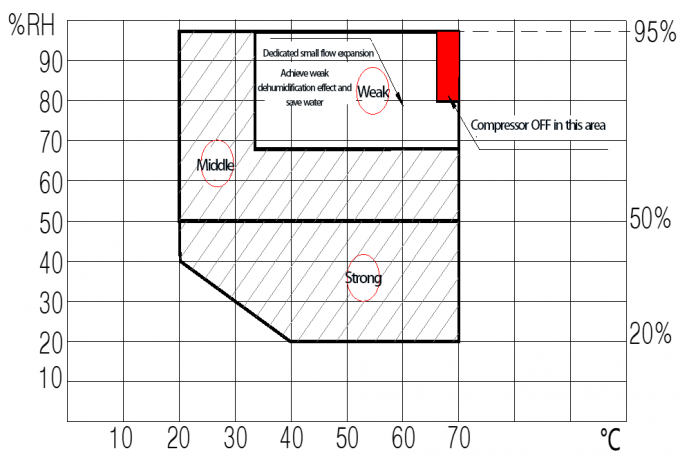

| 4.15.Diagrama esquemático de temperatura e umidade |
PS: Umidade padrão 20% ~ 95% HR |
| 5. Estrutura e material | |
| 5.1 Material da caixa externa | Adote tinta de cozimento nano não estática de placa de aço fria e quente avançada |
| 5.2.Material da caixa interna | placa de aço inoxidável SUS304 |
| 5.3.Materiais de isolamento térmico | Espuma de poliuretano rígida de alta temperatura e resistente ao fogo |
| 5.4.Faixa de vedação da moldura da porta | Tira de vedação de borracha de silicone |
| 5.5.porta da câmara | As portas de duas folhas abrem para fora, a moldura da porta e a borda do painel da porta são equipadas com dispositivos de aquecimento elétrico e vala de transbordamento |
| 5.6.Janela de observação de vidro de aquecimento elétrico |
quantidade: 2 Localização: Na porta da sala de testes (ou no local designado pelo cliente) Forma: vidro reforçado a vácuo de 3 camadas com elemento de aquecimento antiembaçante integrado |
| 5.7.Iluminação | Lâmpada economizadora de energia à prova de explosão resistente a altas e baixas temperaturas |
| 5.8.Porta de equilíbrio de pressão | Toda em liga de alumínio com linha anti-suor 4 conjuntos de janelas de pressão auto-redefinidas |
| 5.9.Suporte de peso | Carga laboratorial: 1000KG |
| 5.10.orifício de amostragem |
Um orifício com um diâmetro de φ100 mm na parede da câmara do lado esquerdo e equipado com um tampão de isolamento de borracha e uma tampa de borracha ao mesmo tempo.
|

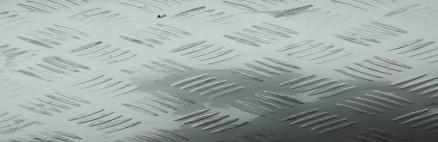

| 5.11.piso antiderrapante |
O piso adota um design antiderrapante de aço inoxidável de 4,0 mm para evitar que o pessoal se machuque durante as operações internas.
|
| 5.12 Drenagem |
O piso é projetado com um tanque de drenagem,
e a câmara de teste não tem água dentro após o final do teste de alta temperatura e umidade
|
| 5.13 Copa do pé |
O copo do pé da caixa elétrica adota uma almofada de gel de sílica para absorver o choque e proteger o compressor e a soldagem do tubo de cobre
|
| 5.15.Ruído de toda a máquina | ≦80dB |
| 6.Sistema de ar condicionado | |
| 6.1.Método de temperatura constante | Adote o método de equilíbrio frio |
| 6.2.Princípio de funcionamento da economia de energia |
Método convencional de umidade constante:Quando a temperatura real atinge a temperatura definida, a capacidade de resfriamento do compressor permanece inalterada e o método de aquecimento é usado para compensar a capacidade de resfriamento do compressor para atingir o equilíbrio de temperatura na caixa. Método de equilíbrio a frio:Quando a temperatura real atinge o valor definido, a saída da válvula solenóide fria é controlada pelo controlador PID e a temperatura na caixa é balanceada através da saída de resfriamento controlada.Comparado com o método convencional de umidade constante, a saída de aquecimento é reduzida para fazer toda a unidade Comparado com o método convencional, o equipamento pode atingir 40% de economia de energia |
| 6.3.Método de resfriamento de ar | Refrigeração por compressor em cascata |
| 6.4.motor de circulação | Motor de indução de baixa tensão Taiwan Tatung |
| 6.5.Sensor |
Com sensor e controlador de medição de temperatura e umidade Sensor de resistência de platina PT100 |
| 6.6.roda de vento | Ventilador de circulação centrífuga multi-asa, lâmina de liga de alumínio resistente a altas e baixas temperaturas |
| 7.Sistema de refrigeração | |
| 7.1.Método de resfriamento | Tipo silencioso original importado em cascata, compressor de alta eficiência e economia de energia |
| 7.2.Compressor |
Compressor semi-hermético alemão bitzer original importado. 2 conjuntos de compressores de 10HP
|
| 7.3.Refrigerante |
Proteção ambiental sem flúor HFC404A (Honeywell) e refrigerante DuPont R23
|
| 7.4.Condensador |
Tipo de casco e tubo de alta eficiência (resfriamento a água)
Equipado com torre de resfriamento de água (marca conhecida) e pipeline
|
| 7.5.Evaporador |
Evaporador de aletas multiseção de alta eficiência com membrana hidrofílica (aleta espessada)
|
| 7.6.Separador de óleo |
Emerson AW
|
| 7.7.Válvula de expansão |
Válvula de Expansão Térmica Danfoss
|
| 7.8.Válvula solenoide |
Japão Saginomiya e Danfoss
|
| 7.9.Outros acessórios |
Todos os produtos de alta qualidade da primeira marca internacional (foto à direita: filtro de secagem)
|
| 7.10.Desumidificação |
Congelamento e desumidificação pelo sistema de refrigeração (o ar da caixa passa pelo evaporador abaixo da temperatura do ponto de orvalho e a água é precipitada).
*Escolha as aletas do evaporador com tratamento de membrana hidrofílica, melhor desempenho de desumidificação, porque a tensão da água das aletas de alumínio da membrana hidrofílica é pequena, as gotas de água da condensação do ar são fáceis de escorregar e não é fácil produzir pontes de água obstrutivas na abertura da aleta.Melhorando assim muito a eficiência da desumidificação! |
| 8. Sistema de aquecimento e umidificação | |
| 8.1.Método de aquecimento | Aquecimento elétrico |
| 8.2.Método de fornecimento de vapor | Injeção direta aberta, o interior do gerador é conectado diretamente à câmara de teste, mantendo a pressão interna próxima de zero |
| 8.3.Tubo de aquecimento |
Tubo de aquecimento elétrico de liga de níquel-cromo com aletas de aço inoxidável, projeto de adesão anti-MC do tubo de aquecimento, conexão do aquecedor, fio resistente ao calor é usado, o aquecedor é colocado no duto de ar circulante na parte superior da caixa e materiais resistentes ao fogo e isolantes de calor são adicionados ao redor dele
|
| 8.4.Tubo de umidificação |
A) O cilindro de umidificação (método da caldeira) é usado para umidificação, que é mais rápido que a umidificação de superfície tradicional (tipo panela de água) e possui maior precisão de controle. Na caixa Não produzirá poluição por impurezas, como incrustações, tem bom desempenho em baixa umidade e é fácil de limpar. B) O tubo de umidificação adota um invólucro sem costura de aço inoxidável, a resistência de isolamento é maior que 50MΩ e possui um controlador de prevenção de queimadura a seco C) O cilindro de umidificação é feito de aço inoxidável e possui uma janela de observação do nível de água. D) Baixa temperatura com ar seco
|
| 8.5.Método de controle |
Controle sem contato o sinal de saída do controlador atinge alta precisão através do relé de estado sólido SSR Controle de interruptor sem contato |
| 8.6.caldeira de umidificação | Instalado dentro da sala de máquinas |
| 8.7.Tratamento de água de umidificação | Equipado com um dispositivo de amaciamento de água dedicado, que pode efetivamente remover impurezas na água (1 conjunto de dispositivo de sistema de recuperação de água pura, com filtro de carvão ativado para filtrar as impurezas da água). |
| 9.Sistema de controle | |
| 9.1.Controlador | O controlador tem exibição em inglês, função de autodiagnóstico, solicita a causa da falha e o método de tratamento e registra dados de teste e processo |
| 9.2.interface de diálogo | Display LCD colorido de tela sensível ao toque de arquitetura de controle industrial, modo de diálogo de menu em inglês |
| 9.3.Precisão de configuração | Temperatura 0,1℃, tempo 0,1 minutos, umidade 1% UR |
| 9.4.Entrada de temperatura | Sensor de alta precisão |
| 9.5.entrada de umidade | Sensor de umidade de capacitância eletrostática de alta precisão |
| 9.6.Método de controle | controle PID |
| 9.7.Modo de operação | Modo de operação de programa, modo de operação de valor fixo, modo de operação de inicialização de temporização |
| 9.8.Capacidade do sistema | 1000 grupos de programas * 100 segmentos por grupo (1000 vezes podem ser alternados separadamente), o número de segmentos necessários para cada grupo de programas pode ser dividido arbitrariamente e cada grupo de programas pode ser vinculado livremente entre si |
| 9.9.Exibição de dados de teste | Temperatura definida, temperatura medida, tempo operacional total, tempo operacional do segmento, tempo restante do segmento, status de aquecimento, tempo do calendário, etc. |
| 9.10.Função PLC integrada | Ele pode conduzir diretamente cada peça de execução e a operação lógica é concluída pelo software PLC |
| 9.11.Seleção automática das condições de trabalho do refrigerador | De acordo com diferentes condições de teste, selecione automaticamente o estado de funcionamento do refrigerador |
| 9.12.Interface de comunicação | Equipado com interface RS485, pode ser conectado a um computador externo para controle remoto de temperatura e possui função de diagnóstico remoto por computador.Ele pode ajustar e monitorar o funcionamento do equipamento, programas, instruções e software através da rede Inter. |
| 10. Os principais componentes do circuito de controle |
Os principais componentes do circuito de controle são todos marcas de alta qualidade
|
| 11. Função de proteção de segurança |
1. Teste a proteção contra superaquecimento do produto (independente) 2. Sem interruptor de proteção de fusível 3. Interruptor de proteção contra superaquecimento do aquecedor 4. O compressor está sobrecarregado e superaquecido 5. Proteção de alta e baixa pressão do compressor 6. Dispositivo de proteção contra sobrecorrente do sistema 7. O controlador autodiagnostica a falha e a exibe 8. A pressão da água de resfriamento é uma proteção muito baixa 9. Proteção contra vazamento, proteção contra curto-circuito, proteção contra perda de fase/fase errada, proteção contra sobrecarga do ventilador, proteção independente contra superaquecimento, proteção contra escassez de água, proteção contra corte de água, indicação de operação, alarme sonoro e luminoso, desligamento automático após alarme, etc. |
| 12. Condições de uso |
1. Temperatura ambiente: -5℃~+28℃; 2. Umidade relativa: ≤85%RH; 3. Pressão atmosférica: 80kPa~106kPa 4. Nenhuma vibração forte ao redor 5. Fonte de alimentação do equipamento: (observe que a fonte de alimentação de teste não está incluída) 5.1 Conecte à fonte de alimentação 380V AC (±10%), fio trifásico + fio terra de proteção, resistência de aterramento ≤ 4Ω; 5.2 Potência total: cerca de 30KW 5.3 Corrente máxima de trabalho: cerca de 70A |
|
|
