Name: IEC 62196-1 do instrumento do teste da força da retirada do bloqueio da tomada do interruptor do veículo
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1013
Availability: InStock

MOQ:	1 grupo
preço:	Negociável
Embalagem padrão:	caixa da madeira compensada
Período de entrega:	30 DIAS
Método do pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Sinuo

Certificação

Calibration Certificate(cost additional )

Número do modelo

SNQC1013

Padrão aplicado:

IEC 62196-1: 2020

Cláusula aplicada:

Cláusula 14.1.5, 14.1.6,

Figura Aplicada:

Fig13 e fig14,

Tabela aplicada:

Tabela 5

Método da operação:

Manual

plugues de teste:

Personalizado

Tipo:

Sinuo

Garantia:

1 ano

Destacar:

Instrumento do teste da força da retirada do bloqueio do veículo

Instrumento do teste da força da retirada do IEC 62196-1

Descrição do produto

IEC 62196-1 do instrumento do teste da força da retirada do bloqueio da Interruptor-tomada do veículo

Produto InformationN para o instrumento do teste da força da retirada do bloqueio da Interruptor-tomada do veículo:

Este equipamento de teste conforma-se à cláusula 14.1.5 do 62196-1:2020 do IEC, 14.1.6, fig13, fig14. Está usado para verificar a força máxima exigida quando a tomada do teste é retirada do conector da soquete-tomada ou do veículo. Igualmente usa-se para verificar que o projeto de travar o dispositivo que guarda a tomada no conector da soquete-tomada ou do veículo permanecerá na posição travada durante o uso.

Teste máximo da força da retirada para o instrumento do teste da força da retirada do bloqueio da Interruptor-tomada do veículo:

A força máxima da retirada da soquete-tomada cumprirá as exigências da tabela 1.

Aplique a força máxima da retirada especificada no padrão (a força total do peso principal, peso suplementar, gancho (dispositivo de aperto) à tomada do teste, quando o peso suplementar é deixado cair de uma altura de 50mm, a tomada deve sair do soquete.

O usuário deve selecionar um peso apropriado para o teste de acordo com a seguinte tabela:

Tabela 1

Tipo da amostra (C.A.A)	Retirada N	Peso principal N	Peso suplementar N
6-40	165	148,5	16,5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Tipo da amostra (C.C.A)
Alguns	750	396+148.5+49.5+15	75
Cláusula A 17,2
<59>	150	135	15
60-99	275	247,5	27,5
100-125	400	270+90	40
Nota: O peso principal já contém o peso da tomada e do gancho do teste

Força mínima da retirada para o instrumento do teste da força da retirada do bloqueio da Interruptor-tomada do veículo:

Introduza o calibre com a força mínima da retirada especificada no padrão (isto é, o pino do teste (único pino) que cumpre as exigências deste padrão, a massa total do pino deve ser igual ao valor especificado na tabela) em cada soquete individual na soquete-tomada. O calibre não deve ser removido do soquete dentro de 30 segundos.

Tabela 2

Diâmetro nominal do pino milímetro	Diâmetro do calibre milímetro +0 -0,01	Força total mínima N
5	4,80	2,5
6	5,80	5
7	6,80	5
8	7,80	10
10	9,80	15
12	11,80	20
Nota: A força mínima da retirada já inclui o peso do calibre

Verificação do dispositivo de travamento para o instrumento do teste da força da retirada do bloqueio da Interruptor-tomada do veículo:

O conector comutado da soquete-tomada ou do veículo com bloqueio é fixado ao apoio de um instrumento de modo que a linha central da separação seja horizontal. Com os dispositivos de travamento que guardam a tomada no conector da soquete-tomada ou do veículo na posição contratada, uma tração axial é aplicada ao cabo unido em uma tomada apropriada introduzida no conector comutado da soquete-tomada ou do veículo com bloqueio.

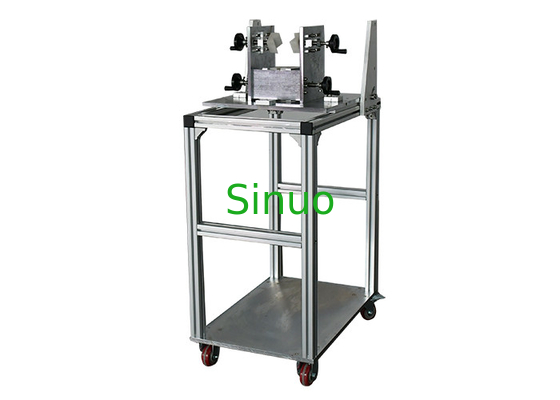

IEC 62196-1 do instrumento do teste da força da retirada do bloqueio da tomada do interruptor do veículo 0

IEC 62196-1 do instrumento do teste da força da retirada do bloqueio da tomada do interruptor do veículo 1

IEC 62196-1 do instrumento do teste da força da retirada do bloqueio da tomada do interruptor do veículo 2
